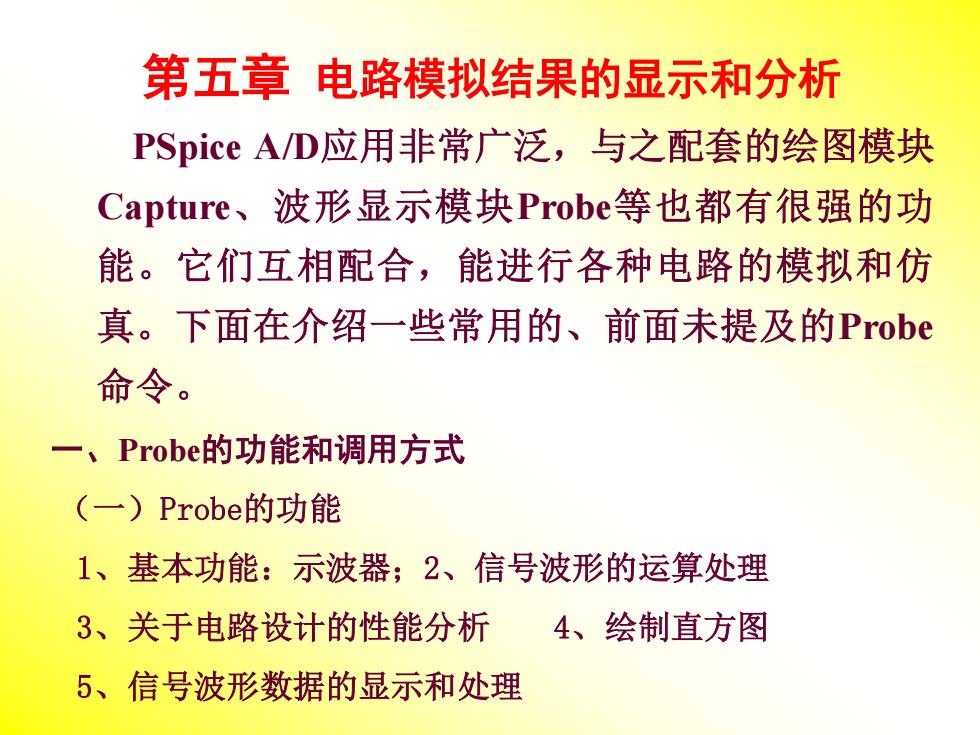

第五章电路模拟结果的显示和分析 PSpice A/D应用非常广泛，与之配套的绘图模块 Capture、波形显示模块Probe等也都有很强的功 能。它们互相配合，能进行各种电路的模拟和仿 真。下面在介绍一些常用的、前面未提及的Probe 命令。 一、Probe的功能和调用方式 (一)Probel的功能 1、基本功能：示波器；2、信号波形的运算处理 3、关于电路设计的性能分析 4、绘制直方图 5、信号波形数据的显示和处理
PSpice A/D应用非常广泛，与之配套的绘图模块 Capture、波形显示模块Probe等也都有很强的功 能。它们互相配合，能进行各种电路的模拟和仿 真。下面在介绍一些常用的、前面未提及的Probe 命令。 一、Probe的功能和调用方式 （一）Probe的功能 1、基本功能：示波器；2、信号波形的运算处理 3、关于电路设计的性能分析 4、绘制直方图 5、信号波形数据的显示和处理 第五章 电路模拟结果的显示和分析
二、Probe程序的调用 l、执行PSpice\Edit Simulation Settings命令，设置对 话框中选择Probe Windows?标签后再进行参数设置即可。 2、Probei程序的直接调用 (1)在绘图软件环境下调用Probe 执行PSpice\View Simulation Results子命令即可。 (2)在PSpice A/D窗口中调用Probe ad1 OrCAD Model Editor [Q2N2222] File Edit View Model Plot Tools Window Help 山它回回固围国@画区*加目四國 mode1Q2w2222NPNw(1=14.34fzt1=3Eg=1.11Vaf=74.03B=50e=1.307 Model. Ise=14.34f Ikf=.2847 Xtb=1.5 Br=6.092 Nc=2 Isc=0 Ikr- Q2N2222 BJT Cjc=7.306pHc=.3416Vjc=.75Fc=,5Cje=22.01p1e=.3 T=46.91nTE=411.1nItf-.6Vtf=1.7E=3=10) National pid=19 case=To18 88-09-07 bam creation 用该方法可改变场效应管的g、,稳压管的稳压值等
二、Probe程序的调用 1、执行PSpice\Edit Simulation Settings命令，设置对 话框中选择Probe Windows标签后再进行参数设置即可。 2、Probe程序的直接调用 （1）在绘图软件环境下调用Probe 执行PSpice\View Simulation Results子命令即可。 （2）在PSpice A/D窗口中调用Probe 用该方法可改变场效应管的gm、VT，稳压管的稳压值VZ等

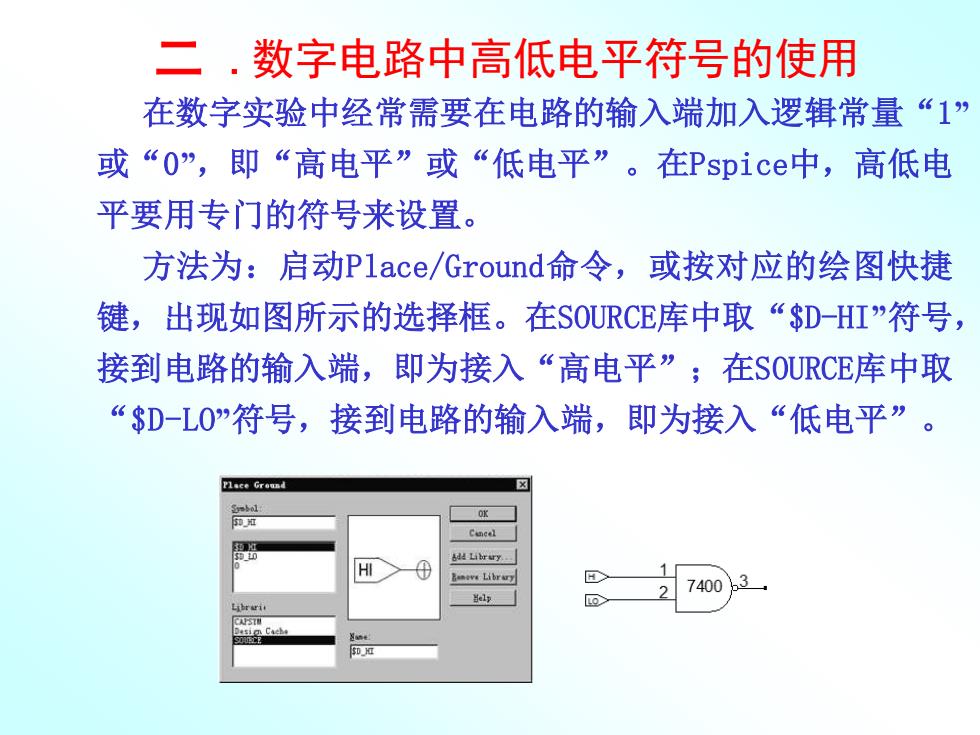

二.数字电路中高低电平符号的使用 在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0”，即“高电平”或“低电平”。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-L0”符号，接到电路的输入端，即为接入“低电平”。 0 Cancel dL山rry Baneve Library 7400
在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0” ，即“高电平”或“低电平” 。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-LO”符号，接到电路的输入端，即为接入“低电平” 。 二 .数字电路中高低电平符号的使用
一.修改器件的模型参数 从器件库中调出的元器件参数是一定的，不一定满足我们 的要求，可根据需要加以修改。例如将三极管Q2N2222修改 为B=50,步骤为： 选中三极管Q2N2222,执行Edit/Pspice Model命令，出 现如图2.4.1所示的三极管Q2N2222的模型参数，修改为 Bf=50(即B=50)。 ad1 OrCAD Model Editor [Q2N2222] File Edit View Model Plot Tools Window Help ·©回回国电国回四目出國 moode1Q22222wPw(Is=14.34fzt1=3Eg=1.11Vaf=74.03BE=50We=1.307 Model. I3e=14.34fIkf=.2847Xtb=1.5Br=6.092Nc=2I3c=0Ikr= Q2N2222 BJT Cjc=7.306pHc=.3416Vc=.75fc=,5Cje=22.01pHje=.3: Tx=46.91nTE=411.1nItf-.6Vtf=1.7E=3=10) National pid=19 case=To18 88-09-07 bam creation 用该方法可改变场效应管的g、,稳压管的稳压值等
从器件库中调出的元器件参数是一定的，不一定满足我们 的要求，可根据需要加以修改。例如将三极管Q2N2222修改 为β=50，步骤为： 一 .修改器件的模型参数 选中三极管Q2N2222，执行Edit/Pspice Model命令，出 现如图2.4.1所示的三极管Q2N2222的模型参数，修改为 Bf=50（即β=50）。 用该方法可改变场效应管的gm、VT，稳压管的稳压值VZ等
二.数字电路中高低电平符号的使用 在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0”，即“高电平”或“低电平”。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place,/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-L0”符号，接到电路的输入端，即为接入“低电平”。 0 Cancel dL山rry Baneve Library 7400
在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0” ，即“高电平”或“低电平” 。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-LO”符号，接到电路的输入端，即为接入“低电平” 。 二 .数字电路中高低电平符号的使用
