一.修改器件的模型参数 从器件库中调出的元器件参数是一定的，不一定满足我们 的要求，可根据需要加以修改。例如将三极管Q2N2222修改 为B=50,步骤为： 选中三极管Q2N2222,执行Edit/Pspice Model命令，出 现如图2.4.1所示的三极管Q2N2222的模型参数，修改为 Bf=50(即B=50)。 ad1 OrCAD Model Editor [Q2N2222] File Edit View Model Plot Tools Window Help ·©回回国电国回四目出國 moode1Q22222wPw(Is=14.34fzt1=3Eg=1.11Vaf=74.03BE=50We=1.307 Model. I3e=14.34fIkf=.2847Xtb=1.5Br=6.092Nc=2I3c=0Ikr= Q2N2222 BJT Cjc=7.306pHc=.3416Vc=.75fc=,5Cje=22.01pHje=.3 Tx=46.91nTE=411.1nItf-.6Vtf=1.7E=3=10) National pid=19 case=To18 88-09-07 bam creation 用该方法可改变场效应管的g、,稳压管的稳压值等
从器件库中调出的元器件参数是一定的，不一定满足我们 的要求，可根据需要加以修改。例如将三极管Q2N2222修改 为β=50，步骤为： 一 .修改器件的模型参数 选中三极管Q2N2222，执行Edit/Pspice Model命令，出 现如图2.4.1所示的三极管Q2N2222的模型参数，修改为 Bf=50（即β=50）。 用该方法可改变场效应管的gm、VT，稳压管的稳压值VZ等
二.数字电路中高低电平符号的使用 在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0”，即“高电平”或“低电平”。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-L0”符号，接到电路的输入端，即为接入“低电平”。 0 Cancel dL山rry Baneve Library 7400
在数字实验中经常需要在电路的输入端加入逻辑常量“1” 或“0” ，即“高电平”或“低电平” 。在Pspice中，高低电 平要用专门的符号来设置。 方法为：启动Place/Ground命令，或按对应的绘图快捷 键，出现如图所示的选择框。在SOURCE库中取“$D-HI”符号， 接到电路的输入端，即为接入“高电平”；在SOURCE库中取 “$D-LO”符号，接到电路的输入端，即为接入“低电平” 。 二 .数字电路中高低电平符号的使用

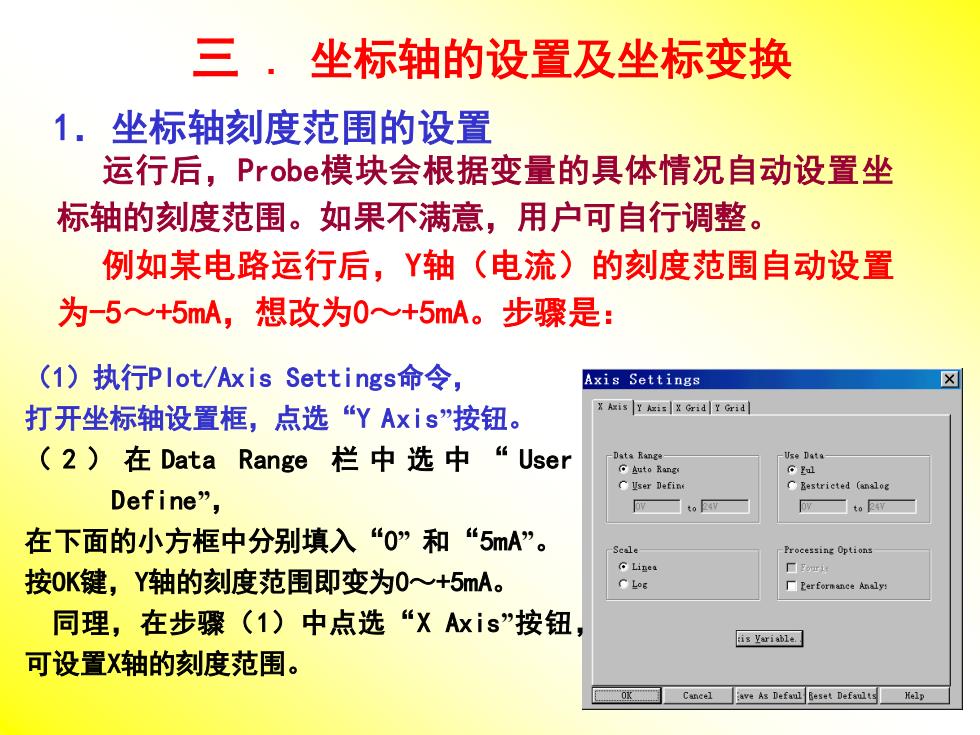

三·坐标轴的设置及坐标变换 1. 坐标轴刻度范围的设置 运行后，Probe模块会根据变量的具体情况自动设置坐 标轴的刻度范围。如果不满意，用户可自行调整。 例如某电路运行后，Y轴（电流）的刻度范围自动设置 为-5≈+5mA,想改为0~+5mA。步骤是： (1)执行PIot/Axis Settings命令， Axis Settings 打开坐标轴设置框，点选“Y Axis”按钮。 X Axis Y Ais X Grid Y Grid （2)在Data Range栏中选中“User -Data Range- -Use Data Auto Range o里l C业ser Define CBestricted (anslog Define”, OV to 24V 在下面的小方框中分别填入“0”和“5mA”。 Scale -Processing Options G Linea 按0K键，Y轴的刻度范围即变为0+5mA。 同理，在步骤（1)中点选“X Axis'”按钮， is业ariab1e 可设置X轴的刻度范围。 Cancel ave As Defaul Beset Defaults Help
1．坐标轴刻度范围的设置 运行后，Probe模块会根据变量的具体情况自动设置坐 标轴的刻度范围。如果不满意，用户可自行调整。 例如某电路运行后，Y轴（电流）的刻度范围自动设置 为-5～+5mA，想改为0～+5mA。步骤是： 三 . 坐标轴的设置及坐标变换 （1）执行Plot/Axis Settings命令， 打开坐标轴设置框，点选“Y Axis”按钮。 （ 2 ） 在 Data Range 栏 中 选 中 “ User Define” ， 在下面的小方框中分别填入“0” 和“5mA” 。 按OK键，Y轴的刻度范围即变为0～+5mA。 同理，在步骤（1）中点选“X Axis”按钮， 可设置X轴的刻度范围
