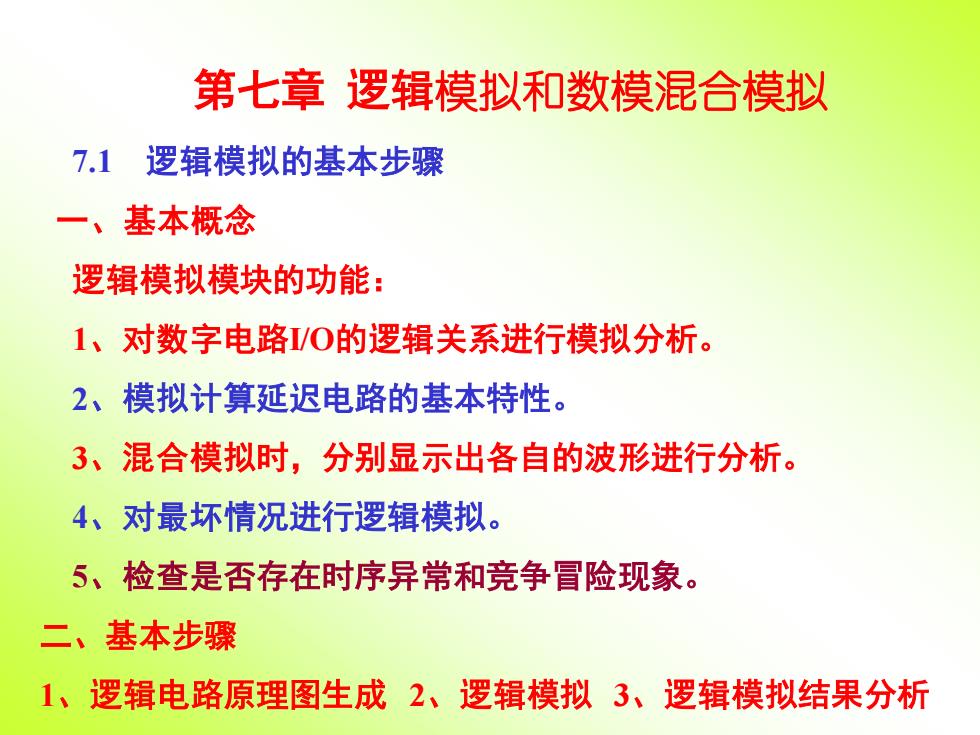

第七章逻辑模拟和数模混合模拟 7.1逻辑模拟的基本步骤 一、基本概念 逻辑模拟模块的功能： 1、对数字电路/O的逻辑关系进行模拟分析。 2、模拟计算延迟电路的基本特性。 3、混合模拟时，分别显示出各自的波形进行分析。 4、对最坏情况进行逻辑模拟。 5、检查是否存在时序异常和竞争冒险现象。 二、基本步骤 1、逻辑电路原理图生成2、逻辑模拟3、逻辑模拟结果分析
7.1 逻辑模拟的基本步骤 一、基本概念 逻辑模拟模块的功能： 1、对数字电路I/O的逻辑关系进行模拟分析。 2、模拟计算延迟电路的基本特性。 3、混合模拟时，分别显示出各自的波形进行分析。 4、对最坏情况进行逻辑模拟。 5、检查是否存在时序异常和竞争冒险现象。 二、基本步骤 1、逻辑电路原理图生成 2、逻辑模拟 3、逻辑模拟结果分析 第七章 逻辑模拟和数模混合模拟
7.2.数字电路分析 数字电路的分析方法与前面介绍的模拟电路的分析方法基本 相同，不同之处是输入激励信号源的类别。数字电路的分析 主要用瞬态分析。 1.数字电路的分析方法 例：分析如图所示的组合逻辑电路。 DSTM8 ○A 四B U1A DSTM2 7400 U2A U4A Out 匹KDC DSTM3 7400 7410 U3A 7400
7.2.数字电路分析 数字电路的分析方法与前面介绍的模拟电路的分析方法基本 相同，不同之处是输入激励信号源的类别。数字电路的分析 主要用瞬态分析。 １．数字电路的分析方法 例：分析如图所示的组合逻辑电路。 C B A Out C LK DSTM 3 U2A 7400 1 2 3 U1A 7400 1 2 3 DSTM 8 U3A 7400 1 2 3 C LK DSTM 2 U4A 7410 1 2 12 13

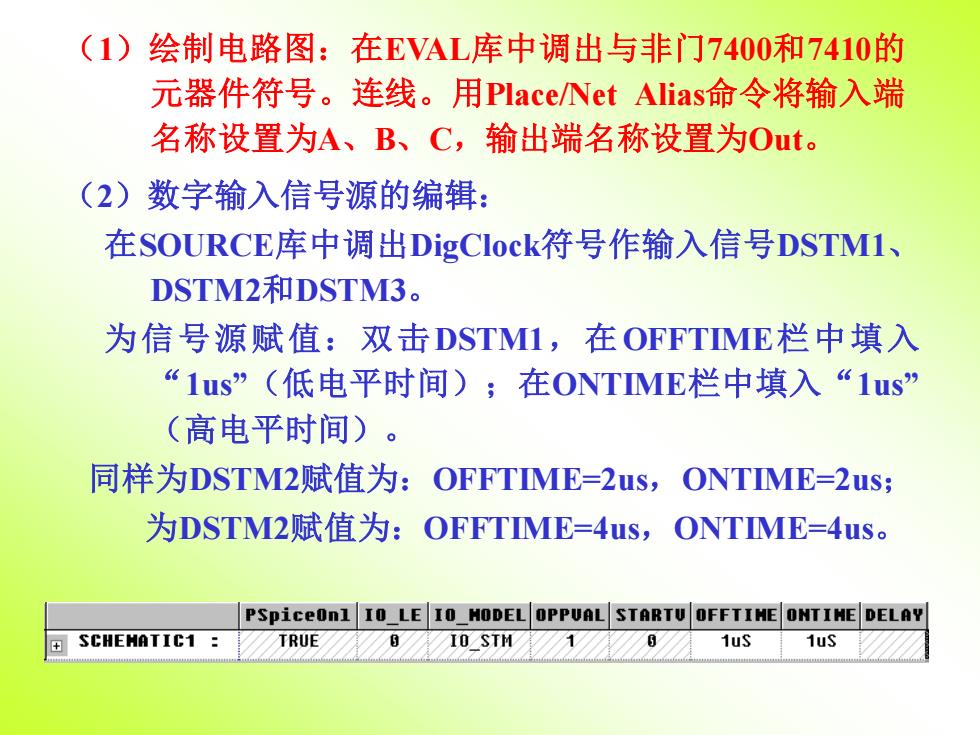

(1)绘制电路图：在EVAL库中调出与非门7400和7410的 元器件符号。连线。用Place/Net Alias命令将输入端 名称设置为A、B、C,输出端名称设置为Out。 (2)数字输入信号源的编辑： 在SOURCE库中调出DigClock符号作输入信号DSTM1、 DSTM2和DSTM3. 为信号源赋值：双击DSTM1,在OFFTIME栏中填入 “1us”(低电平时间)；在ONTIME栏中填入“1us” (高电平时间)。 同样为DSTM2赋值为： OFFTIME=2us,ONTIME=2us; 为DSTM2赋值为：OFFTIME=4us,ONTIME=4us。 PSpiceon1 IO_LE IO_HODEL OPPUAL STARTU OFFTIHEONTIHE DELAY ▣SCHEHATIC1: TRUE IO_STM 1uS 1uS
（1）绘制电路图：在EVAL库中调出与非门7400和7410的 元器件符号。连线。用Place/Net Alias命令将输入端 名称设置为A、B、C，输出端名称设置为Out。 （2）数字输入信号源的编辑： 在SOURCE库中调出DigClock符号作输入信号DSTM1、 DSTM2和DSTM3。 为信号源赋值：双击DSTM1，在OFFTIME栏中填入 “1us”（低电平时间）；在ONTIME栏中填入“1us” （高电平时间）。 同样为DSTM2赋值为：OFFTIME=2us，ONTIME=2us； 为DSTM2赋值为：OFFTIME=4us，ONTIME=4us
(3)设置分析类型和参数： 选瞬态分析。终止时间为16μs,步长为0.2us。 (4)运行Pspice。 (5)查看分析结果：在Probe窗口中，执行Trace/Add Trace命令，用光标依次点选输入输出变量名A、B、 C、Out即可。 A B Out 4us 8us 12us 16us Time
（3）设置分析类型和参数： 选瞬态分析。终止时间为16ms，步长为0.2us。 （4）运行Pspice。 （5）查看分析结果：在Probe窗口中，执行Trace/Add Trace命令，用光标依次点选输入输出变量名A、B、 C、Out即可。 Time 0s 4us 8us 12us 16us A B C Out

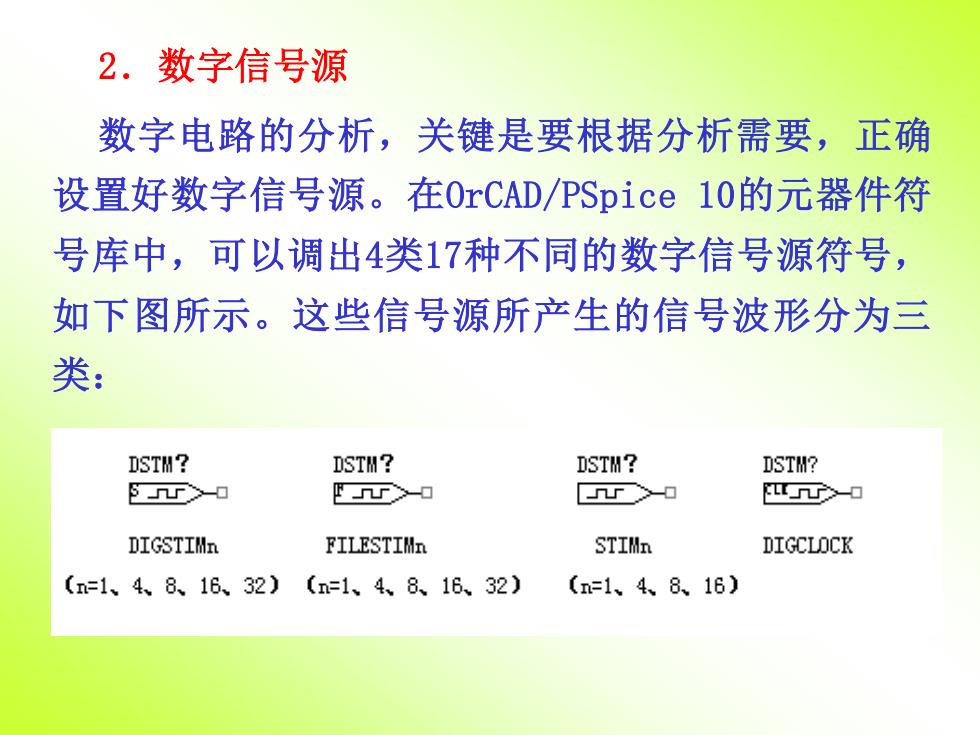

2.数字信号源 数字电路的分析，关键是要根据分析需要，正确 设置好数字信号源。在0rCAD/PSpice10的元器件符 号库中，可以调出4类17种不同的数字信号源符号， 如下图所示。这些信号源所产生的信号波形分为三 类： DSTM? DSTM? DSTM? DSTM? s >o n正o nr0 >o DIGSTIMn FILESTIMn STIMn DIGCLOCK (=1、4、8、16、32)（=1、4、8、16、32) (=1、4、8、16)
２ 2．数字信号源 数字电路的分析，关键是要根据分析需要，正确 设置好数字信号源。在OrCAD/PSpice 10的元器件符 号库中，可以调出4类17种不同的数字信号源符号， 如下图所示。这些信号源所产生的信号波形分为三 类：
