第二章Capture软件与电路图绘制 2.1.调用Capture2软件 在计算机上选择命令集：程序/OrCAD1O.0/Capture CIS 点击后就会在屏幕上出现Capture)启动窗口。首先说明 Capture CIS软件的构成。 Oread Capture [Session Log] ☒▣X Ei1￥ew gdit0 ptionsind Help 多每X脑包2回回回 可凤2西画圆国旦 ·01121.3··41.567819·101.1112814616117·.18·19202 Session Log 开始电路计算机仿真 旺Orcad Capture 联日9《41943
2.1 .调用Capture软件 在计算机上选择命令集：程序/OrCAD10.0/Capture CIS ， 点击后就会在屏幕上出现Capture启动窗口。首先说明 Capture CIS 软件的构成。 第二章 Capture软件与电路图绘制

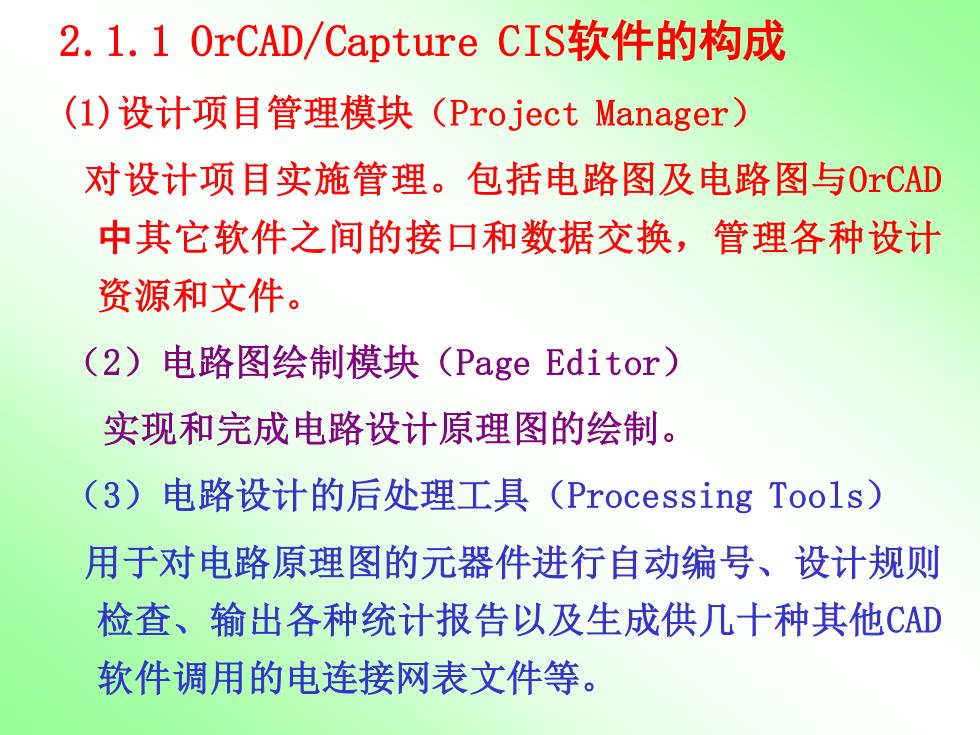

2.1.10rCAD/Capture CIS软件的构成 (I)设计项目管理模块(Project Manager) 对设计项目实施管理。包括电路图及电路图与OrCD 中其它软件之间的接口和数据交换，管理各种设计 资源和文件。 (2)电路图绘制模块(Page Editor) 实现和完成电路设计原理图的绘制。 (3)电路设计的后处理工具(Processing Tools) 用于对电路原理图的元器件进行自动编号、设计规则 检查、输出各种统计报告以及生成供几十种其他CD 软件调用的电连接网表文件等
2.1.1 OrCAD/Capture CIS软件的构成 (1)设计项目管理模块（Project Manager） 对设计项目实施管理。包括电路图及电路图与OrCAD 中其它软件之间的接口和数据交换，管理各种设计 资源和文件。 （2）电路图绘制模块（Page Editor） 实现和完成电路设计原理图的绘制。 （3）电路设计的后处理工具（Processing Tools） 用于对电路原理图的元器件进行自动编号、设计规则 检查、输出各种统计报告以及生成供几十种其他CAD 软件调用的电连接网表文件等
(4)元器件符号编辑和建库模块(Part Editor) 包括有四万多种常用的元器件符号，并可以修改 和编辑。 (⑤)元器件信息管理系统CIS(Component Information System) A.对元器件的使用和库存实施高效管理； B.具有互联网元器件助理ICA(Internet Component Assistant)功能（可以从互联网上查阅元器件，然 后调用或添加到元器件库中)
（4)元器件符号编辑和建库模块（Part Editor） 包括有四万多种常用的元器件符号，并可以修改 和编辑。 (5) 元器件信息管理系统 CIS （ Component Information System） A.对元器件的使用和库存实施高效管理； B.具有互联网元器件助理ICA(Internet Component Assistant)功能（可以从互联网上查阅元器件，然 后调用或添加到元器件库中）

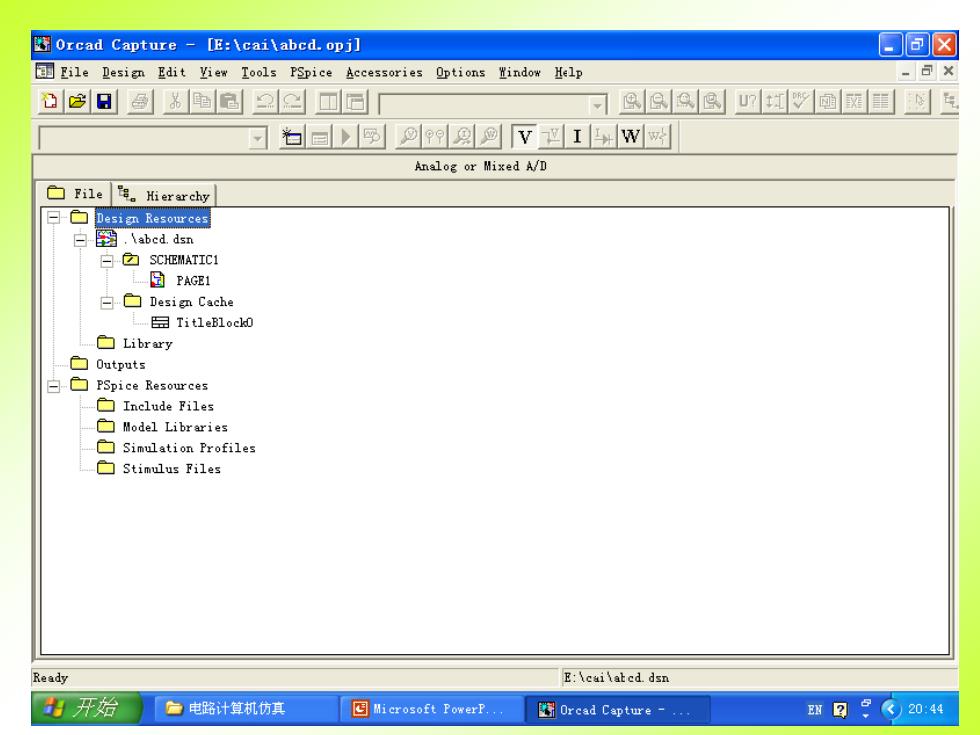

Orcad Capture [E:\cai\abed.opj] ▣回☒ Eile Design Edit View Tools PSpice Accessories Options Window Help 多画色≌回回 7u划画售车 名国>倒@v应Iw网 Analog or Mixed A/D □File。Hierarchy 可白Design Resources 白☒，\abcd.dsn 白力SCHEMATIC1 □FAGE1 白白Design Cache TitleBlocko ☐Library 白0 utputs 白-☐PSpice Resources ☐Inelude Files C白Model Libraries ☐Simulation Profiles ☐Stimulus Files Ready E:\cai\ated.dsn 山开始 命电路计算机仿真 因Microsoft PowerP., 朝0 rcad Capt世e- w☒8《)2044
2.1.2 OrCAD/Capture CIS 中的窗口界面 在调用Capture CIS 软件生成电路图的过程中，根据处理对 象的不同，可出现7种不同的窗口界面： 1．Project Manager窗口 该窗口统一管理 和运作Capture CIS软件的各种功 能。 打开方法： （1）启动Capture CIS； （2） 打开File/New/Project 即可
图Orcad Capture-[/-(SC亚aTIC1:PAGE1)] 回☒ Eile Edit Yiew Place Macro PSpice Accessories Options Window Help - 它日叠鱼扈2图回回「 恩且⑨凰u口虹画菌■ 可名国9网VgIw D 154AC-T1038Z 2 154AC-T1038Z A 1 item selected Part Ref:L3 Part Value:154AC-T1038Z Sca1e=100% X=7.20Y=2.60 出开始 。电路计算机仿真 国Microsoft PowerP, 图Orcad Capture w☒日《20：51
2.电路图编辑窗口（Page Editor） 在该窗口中对电路图进行编辑处理
