西北大学化工原理课件 第四节固体流态化技术 一、流化床的基本概念 固体流态化是一种使流体与固体颗粒接触并使整个流—固 系统具有流体性质的技术。广泛应用于：颗粒物料的加热、干 燥、混合、浸取、缎烧、输送及反应过程。 反应气 标准流化床 (乙烯氧氯化反应器) 冷剂 C22 HCL 空气
1 西北大学化工原理课件 一、流化床的基本概念 第四节 固体流态化技术 固体流态化技术 固体流态化是一种使流体与固体颗粒接触并使整个流 — 固 系统具有流体性质的技术。广泛应用于：颗粒物料的加热、干 燥、混合、浸取、煅烧、输送及反应过程

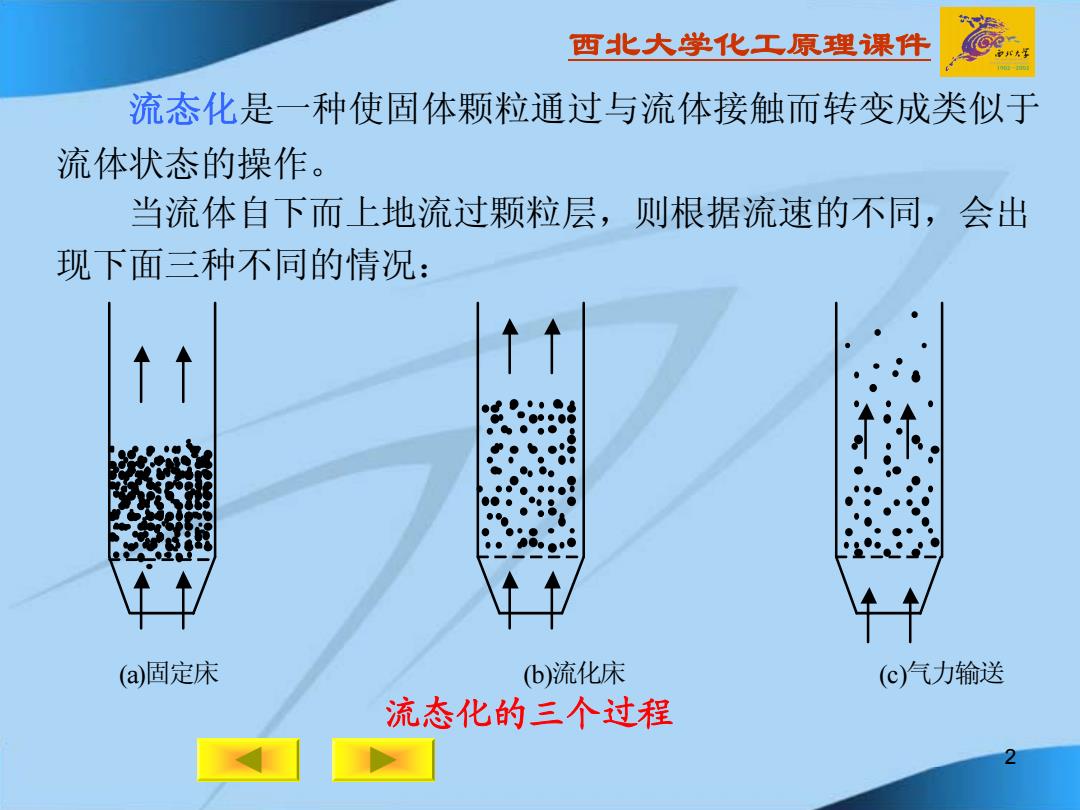

西北大学化工原理课件 流态化是一种使固体颗粒通过与流体接触而转变成类似于 流体状态的操作。 当流体自下而上地流过颗粒层，则根据流速的不同，会出 现下面三种不同的情况： (a)固定床 b)流化床 (c)气力输送 流态化的三个过程 2
2 西北大学化工原理课件 流态化是一种使固体颗粒通过与流体接触而转变成类似于 流体状态的操作。 当流体自下而上地流过颗粒层，则根据流速的不同，会出 现下面三种不同的情况： (a)固定床 (b)流化床 (c)气力输送 流态化的三个过程
西北大学化工原理课件 1.流化床 流化床在不同气速下的状态-固定床 ①固定床阶段 如果流体通过床层的表观速 度（即空塔速度）加较低，颗粒空 隙中流体的实际流速u<山，则 颗粒基本静止，颗粒层为固定 床。则理论最大表观速度： Umax=Ut 8 ↑气体
3 西北大学化工原理课件 1.流化床 如果流体通过床层的表观速 度 (即空塔速度)u较低，颗粒空 隙中流体的实际流速 u 1<u t，则 颗粒基本静止，颗粒层为固定 床。则理论最大表观速度： umax=u t ε ① 固定床阶段
西北大学化工原理课件 ②流化床阶段 流化床在不同气速下的状态-流化床 如果流体通过床层的表观速 度山大于固定床阶段的最大表观 速度umax,流体通过颗粒空隙的 实际流速u>山，此时床层内颗 粒将“浮起”，颗粒层“膨胀”，称 为流化床。此时床层内流体的实 际流速山与与表观速度山的关系 可表示为： u 41= E ↑气体
4 西北大学化工原理课件 如果流体通过床层的表观速 度 u大于固定床阶段的最大表观 速度 umax，流体通过颗粒空隙的 实际流速 u 1>u t，此时床层内颗 粒将 “浮起 ”，颗粒层 “膨胀 ”，称 为流化床。此时床层内流体的实 际流速 u 1与与表观速度 u的关系 可表示为： ② 流化床阶段 1 u u ε =
西北大学化工原理课件 3 颗粒输送阶段 流化床在不同气速下的状态-流体输送 如果继续提高流体的表观速度 u,使真实速度u>u,则颗粒将被 气流所带走，此时床层上界面消 失，这种状态称为颗粒输送阶段。 依据此原理，可实现气力和液力输 送。 2.广义流化与狭义流化 狭义流态化 u=u阶段； 广义流态化 各种非固床 的流一固系统，包括载流床和气力 输送。 气体
5 西北大学化工原理课件 ③ 颗粒输送阶段 如果继续提高流体的表观速度 u，使真实速度 u1>ut，则颗粒将被 气流所带走，此时床层上界面消 失，这种状态称为颗粒输送阶段。 依据此原理，可实现气力和液力输 送。 2. 广义流化与狭义流化 狭义流态化———u 1=u t 阶段； 广义流态化———各种非固床 的流 —固系统，包括载流床和气力 输送
