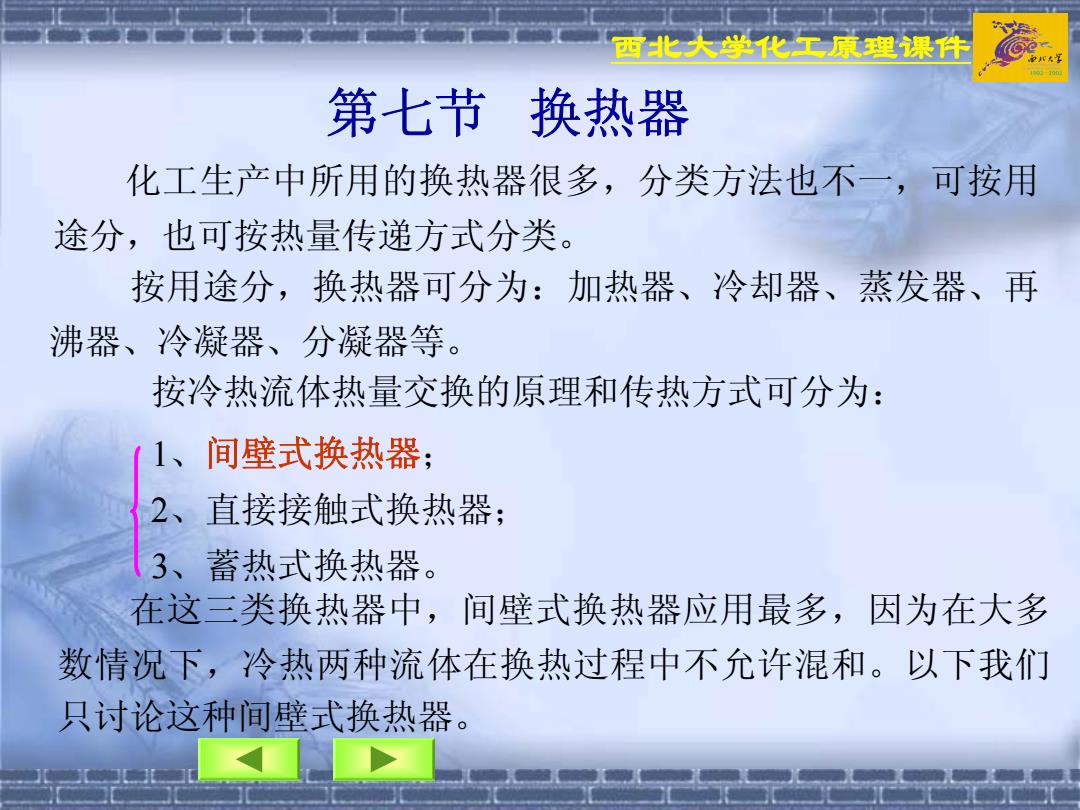

西北大学化工原理课件 第七节换热器 化工生产中所用的换热器很多，分类方法也不一，可按用 途分，也可按热量传递方式分类。 按用途分，换热器可分为：加热器、冷却器、蒸发器、再 沸器、冷凝器、分凝器等。 按冷热流体热量交换的原理和传热方式可分为： 1、间壁式换热器： 2、直接接触式换热器： 3、蓄热式换热器。 在这三类换热器中，间壁式换热器应用最多，因为在大多 数情况下，冷热两种流体在换热过程中不允许混和。以下我们 只讨论这种间壁式换热器
西北大学化工原理课件 第七节 换热器 化工生产中所用的换热器很多，分类方法也不一，可按用 途分，也可按热量传递方式分类。 按冷热流体热量交换的原理和传热方式可分为： 1、间壁式换热器； 2、直接接触式换热器； 3、蓄热式换热器。 按用途分，换热器可分为：加热器、冷却器、蒸发器、再 沸器、冷凝器、分凝器等。 在这三类换热器中，间壁式换热器应用最多，因为在大多 数情况下，冷热两种流体在换热过程中不允许混和。以下我们 只讨论这种间壁式换热器
西北大学化工原理课件 一、间壁式换热器的类型 1、夹套式换热器 (1)优点：结构简单； (2)用途：主要用于反应器的加热和冷却； (3)缺点：加热面受到容器壁面的限制，所 以传热系数不高； (4)改进设备的措施：当需要及时移走较大 热量时，应在容器内部加蛇管（或列管）冷却 Thale Email Gais 器，管内通入冷却水，及时取走热量或在釜内安 装搅拌器，使釜内液体受热均匀。 当夹套内通入的是冷却水或无相变的加热剂 时，可在夹套内加设挡板，这样即可使冷却水流 动画演示 向一定，又可以提高流速，使K增加
西北大学化工原理课件 一、间壁式换热器的类型 （1）优点：结构简单； （2）用途：主要用于反应器的加热和冷却； （3）缺点：加热面受到容器壁面的限制，所 以传热系数不高； （4）改进设备的措施：当需要及时移走较大 热量时，应在容器内部加蛇管（或列管）冷却 器，管内通入冷却水，及时取走热量或在釜内安 装搅拌器，使釜内液体受热均匀。 当夹套内通入的是冷却水或无相变的加热剂 时，可在夹套内加设挡板，这样即可使冷却水流 向一定，又可以提高流速，使K增加。 1、夹套式换热器 动画演示
西北大学化工原理课件 2、沉浸式蛇管换热器 蛇管结构如图6-45所示。 动画演示 蛇管大多是用管子弯曲绕成的，或制成适应容器需要的形状， 沉浸在容器中，两种流体分别在管内、外进行换热。 (1)优点：结构简单，便于制造，便于腐蚀，且能承受高压； (2)缺点：容器内流体湍流程度低； (3)改进措施：在容器内装搅拌器。( 外小、K也小
西北大学化工原理课件 2、沉浸式蛇管换热器 蛇管结构如图6-45所示。 （1）优点：结构简单，便于制造，便于腐蚀，且能承受高压； （2）缺点：容器内流体湍流程度低； （3）改进措施：在容器内装搅拌器。 α 外小、K也小。 动画演示 蛇管大多是用管子弯曲绕成的，或制成适应容器需要的形状， 沉浸在容器中，两种流体分别在管内、外进行换热

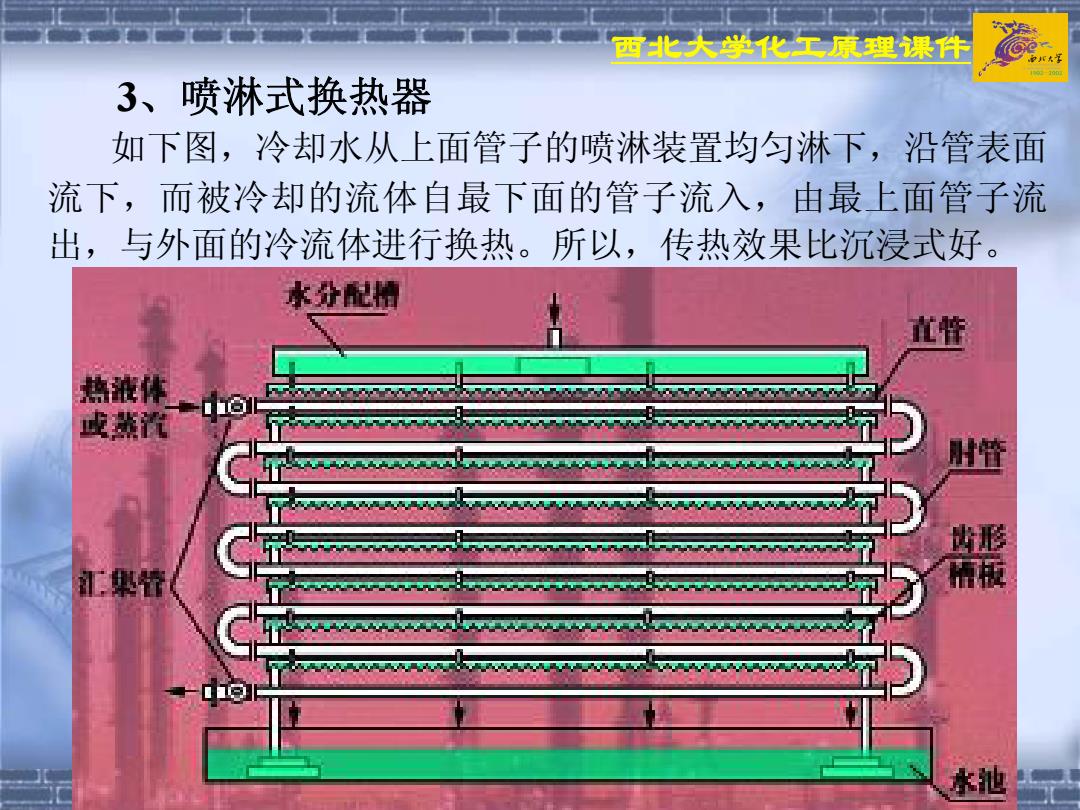

西北大学化工原理课件 3、喷淋式换热器 如下图，冷却水从上面管子的喷淋装置均匀淋下，沿管表面 流下，而被冷却的流体自最下面的管子流入，由最上面管子流 出，与外面的冷流体进行换热。所以，传热效果比沉浸式好。 木分配 直管 a 或蒸置 形 江果节 6 水池
西北大学化工原理课件 3、喷淋式换热器 如下图，冷却水从上面管子的喷淋装置均匀淋下，沿管表面 流下，而被冷却的流体自最下面的管子流入，由最上面管子流 出，与外面的冷流体进行换热。所以，传热效果比沉浸式好
西北大学化工原理课件 Ge- 动画演示 (1)优点：便于检修和清洗； (2)缺点：占地面积大，水滴溅洒到周围环境，且喷淋 不宜均匀
西北大学化工原理课件 （1）优点：便于检修和清洗； （2）缺点：占地面积大，水滴溅洒到周围环境，且喷淋 不宜均匀。 动画演示
