版权©2014，版权保留，侵犯必究 共源放大器， 源极跟随器和共栅放大器 复旦大学射频集成电路设计研究小组 -022- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2014，版权保留，侵犯必究 -022- 共源放大器， 源极跟随器和共栅放大器
版权©2014，版权保留，侵犯必究 运算放大器(Opamp) 电流镜 差分对 IN VOUT 电流镜 单管放大器 复旦大学 射频集成电路设计研究小组 -023- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2014，版权保留，侵犯必究 -023- 运算放大器(Opamp) 电流镜 电流镜 差分对 单管放大器 1 : B vOUT vIN- vIN+
版权©2014，版权保留，侵犯必究 目录 ·共源放大器 ·源极跟随器 ·共栅放大器 Ref.:W.Sansen Analog Design Essentials,Springer 2006 复旦大学射频集成电路设计研究小组 -024- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2014，版权保留，侵犯必究 -024- 目录 共源放大器 源极跟随器 共栅放大器 Ref.: W. Sansen : Analog Design Essentials, Springer 2006

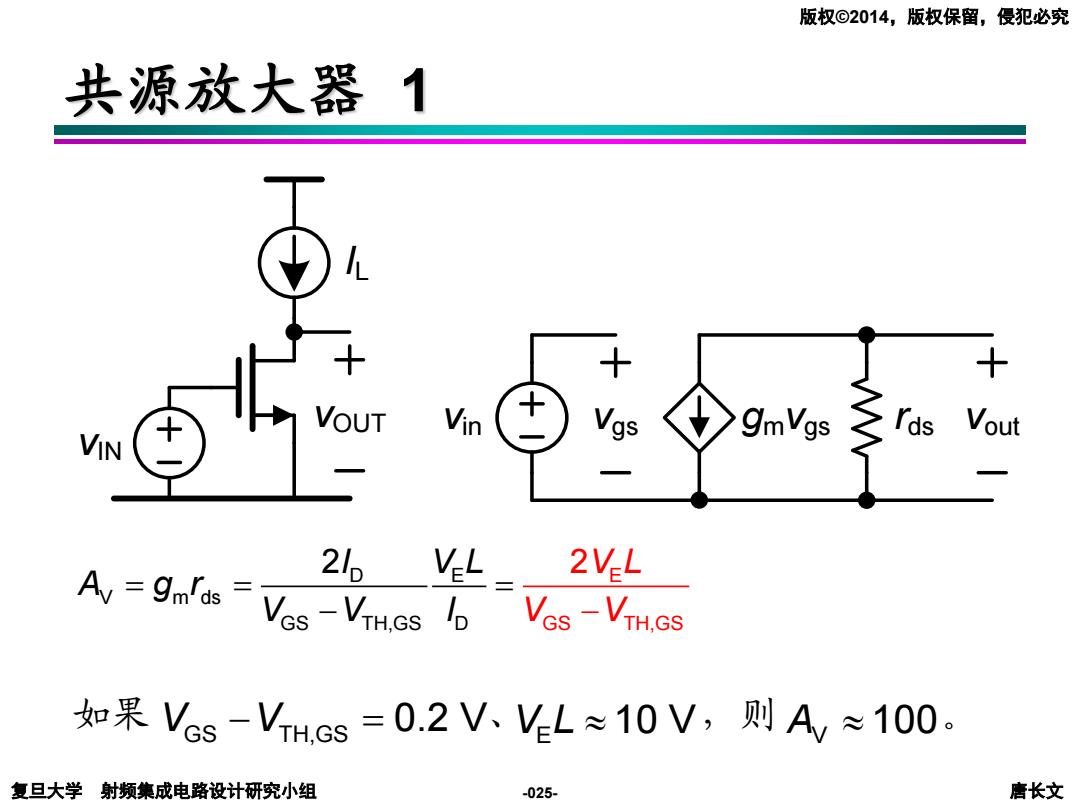

版权©2014，版权保留，侵犯必究 共源放大器1 + VOUT Vin 9n rds Vout VIN 21p VEL 2VL Av=9mn os Vas -Vm.as lo Ves-VTH.GS 如果Vcs-VrH.cs=0.2VVL≈10V,则Ay≈100 复旦大学射频集成电路设计研究小组 -025- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2014，版权保留，侵犯必究 -025- 如果 、 ，则 。 vOUT vin vgs gmvgs rds vout vIN IL 共源放大器 1 = = = − − D E V m ds GS TH,GS E D GS TH,GS 2I VL 2 A gr V V V L I V V V V GS TH,GS − = 0.2 V V LE ≈ 10 V AV ≈ 100
版权©2014，版权保留，侵犯必究 共源放大器2 高增益？ 小(VGs-VTH,Gs),大LIl 0.15≈0.2V1 4~5Lmin 复旦大学射频集成电路设计研究小组 -026- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2014，版权保留，侵犯必究 -026- 共源放大器 2 高增益？ 小(VGS-VTH,GS) , 大L!!! 0.15~0.2 V 4~5Lmin
