第二节细纱牵伸与加捻卷绕 Vc型曲线牵伸： 在V型牵伸基础上添加一根控制辊 (直径8mmM0mm) 特点1： 特点2： (1)控制辊下压纱条产生 接触包围弧，形成后区中 (2)控制辊下压牵伸纱条， 部较强的附加摩擦力场， 使牵伸纱条直接水平进入 使后罗拉包围弧的摩擦力 中钳口，消除了V型曲线 场向前延伸，并与控制辊 牵伸中上罗拉反包围， 型成的中部摩擦力场两者 使后区牵伸摩擦力场强度 连成一片，显著增强了牵 分布更加合理，有利于后 伸区后部摩擦力场强度分 区牵伸潜力的发挥。 布，后区牵伸潜力比V型 牵伸有所增大
第二节 细纱牵伸与加捻卷绕 特点2： (2) 控制辊下压牵伸纱条， 使牵伸纱条直接水平进入 中钳口，消除了V型曲线 牵伸中上罗拉反包围弧， 使后区牵伸摩擦力场强度 分布更加合理，有利于后 区牵伸潜力的发挥。 特点1： (1)控制辊下压纱条产生 接触包围弧，形成后区中 部较强的附加摩擦力场， 使后罗拉包围弧的摩擦力 场向前延伸，并与控制辊 型成的中部摩擦力场两者 连成一片，显著增强了牵 伸区后部摩擦力场强度分 布，后区牵伸潜力比V型 牵伸有所增大。 Vc型曲线牵伸： 在V型牵伸基础上添加一根控制辊 (直径8 mm~10 mm)

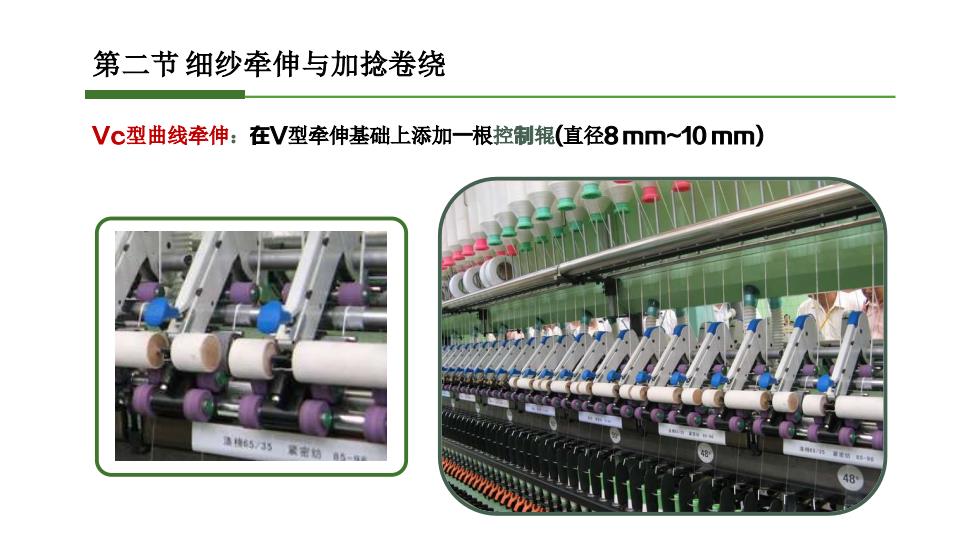

第二节细纱牵伸与加捻卷绕 Vc型曲线牵伸：在V型牵伸基础上添加一根控制辊（直径8mm~Omm) 3精65/35紧密结n5= 48
第二节 细纱牵伸与加捻卷绕 Vc型曲线牵伸：在V型牵伸基础上添加一根控制辊(直径8 mm~10 mm)
第二节细纱牵伸与加捻卷绕 二、细纱的加捻与卷绕 Front drafting rolls (一)加捻卷绕过程 Pigtail guide Balloon ◆前罗拉输出的须条→导纱钩→ Bobbin 钢丝圈→筒管（环锭纺） ◆纱线分三段：纺纱段、气圈段、 Ring 卷绕段 Ring rail Yarn on bobbin Spindle tape Spindle rail Spindle bolster
第二节 细纱牵伸与加捻卷绕 （一）加捻卷绕过程 ◆ 前罗拉输出的须条→导纱钩→ 钢丝圈→筒管（环锭纺） ◆ 纱线分三段：纺纱段、气圈段、 卷绕段 二、细纱的加捻与卷绕

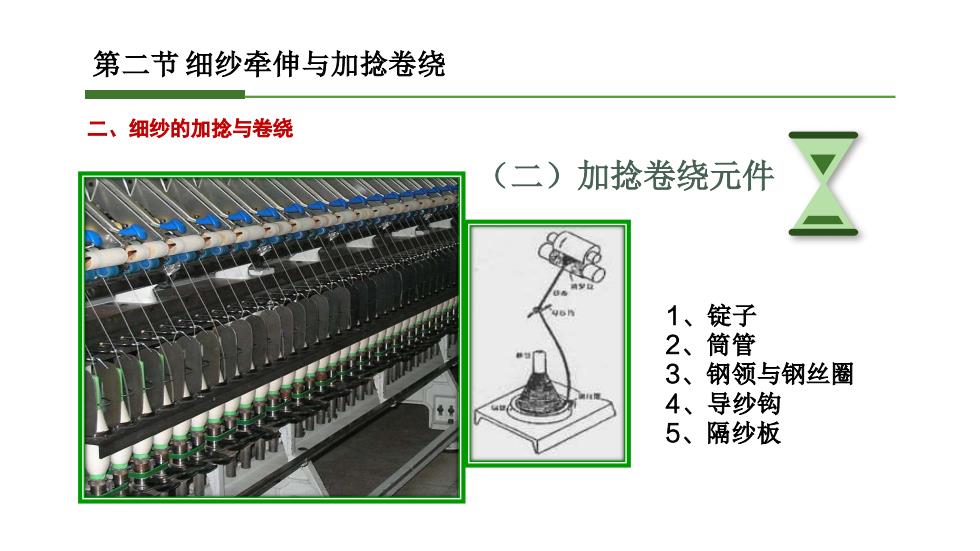

第二节细纱牵伸与加捻卷绕 二、细纱的加捻与卷绕 (二)加捻卷绕元件 1、锭子 2、筒管 3、钢领与钢丝圈 4、导纱钩 5、隔纱板
第二节 细纱牵伸与加捻卷绕 （二）加捻卷绕元件 1、锭子 2、筒管 3、钢领与钢丝圈 4、导纱钩 5、隔纱板 二、细纱的加捻与卷绕

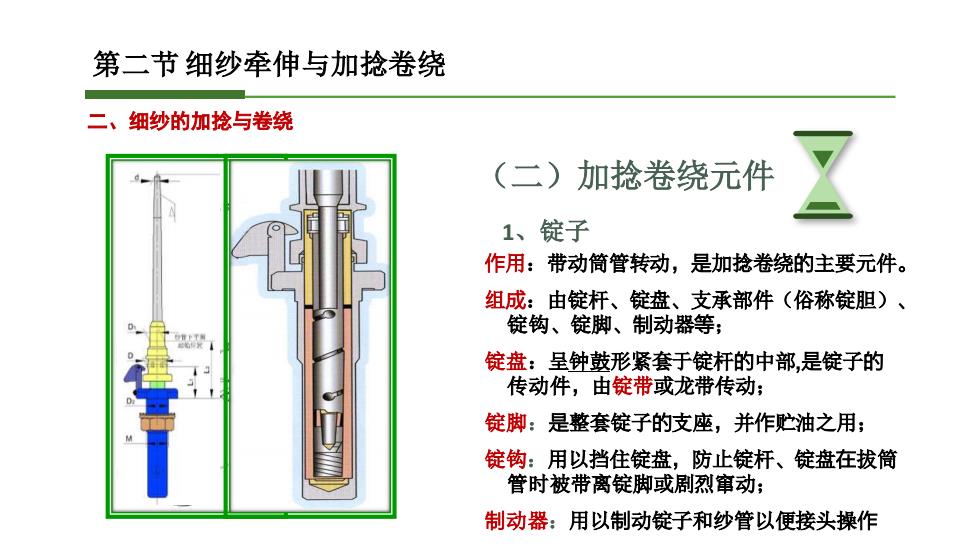

第二节细纱牵伸与加捻卷绕 二、细纱的加捻与卷绕 (二)加捻卷绕元件 1、锭子 作用：带动筒管转动，是加捻卷绕的主要元件。 组成：由锭杆、锭盘、支承部件（俗称锭胆）、 锭钩、锭脚、制动器等； 锭盘：呈钟鼓形紧套于锭杆的中部，是锭子的 传动件，由锭带或龙带传动； 锭脚：是整套锭子的支座，并作贮油之用； 锭钩：用以挡住锭盘，防止锭杆、锭盘在拔筒 管时被带离锭脚或剧烈审动； 制动器：用以制动锭子和纱管以便接头操作
第二节 细纱牵伸与加捻卷绕 （二）加捻卷绕元件 作用：带动筒管转动，是加捻卷绕的主要元件。 组成：由锭杆、锭盘、支承部件（俗称锭胆）、 锭钩、锭脚、制动器等； 锭盘：呈钟鼓形紧套于锭杆的中部,是锭子的 传动件，由锭带或龙带传动； 锭脚：是整套锭子的支座，并作贮油之用； 锭钩：用以挡住锭盘，防止锭杆、锭盘在拔筒 管时被带离锭脚或剧烈窜动； 制动器：用以制动锭子和纱管以便接头操作 二、细纱的加捻与卷绕 1、锭子
