第二节细纱牵伸与加捻卷绕 (二) 前牵伸区 大中平力上 前区压力棒上销 2、前区压力棒牵伸 牵伸前区上销隔距块为带压力棒的隔距块，胶圈钳口与 附加摩擦 力界 前罗拉钳口之间的直线通道变成曲线通道。 压力棒与被牵伸的纤维束接触，迫使纤维束呈曲线运行。 压力棒增强了主牵伸区后部的摩擦力界分布。 主牵伸区 图1压力棒摩擦力界分布
第二节 细纱牵伸与加捻卷绕 （二）前牵伸区 2、前区压力棒牵伸 ◆ 牵伸前区上销隔距块为带压力棒的隔距块,胶圈钳口与 前罗拉钳口之间的直线通道变成曲线通道。 ◆ 压力棒与被牵伸的纤维束接触, 迫使纤维束呈曲线运行。 压力棒增强了主牵伸区后部的摩擦力界分布。 前区压力棒上销

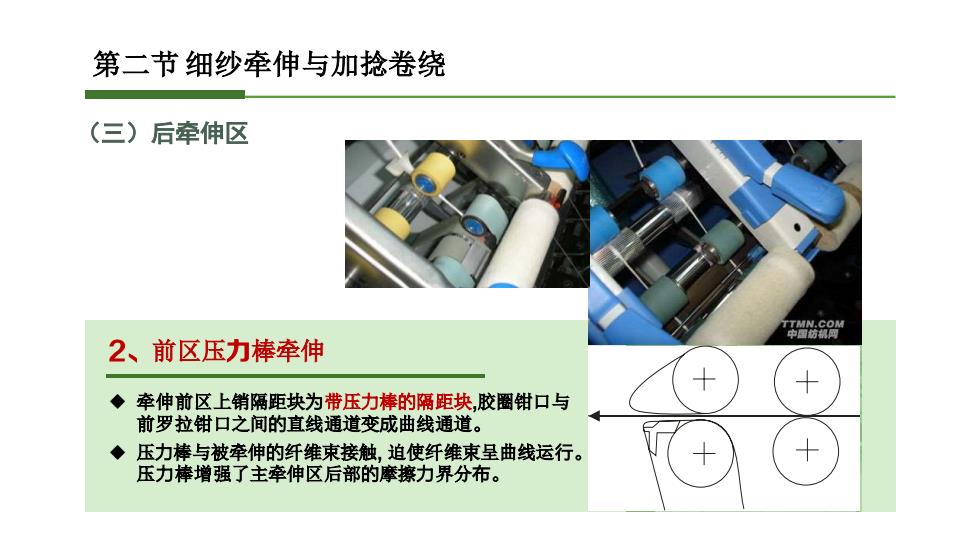

第二节细纱牵伸与加捻卷绕 (三)后牵伸区 2、前区压力棒牵伸 ◆ 牵伸前区上销隔距块为带压力棒的隔距块，胶圈钳口与 前罗拉钳口之间的直线通道变成曲线通道。 ◆压力棒与被牵伸的纤维束接触，迫使纤维束呈曲线运行。 压力棒增强了主牵伸区后部的摩擦力界分布
第二节 细纱牵伸与加捻卷绕 （三）后牵伸区 2、前区压力棒牵伸 ◆ 牵伸前区上销隔距块为带压力棒的隔距块,胶圈钳口与 前罗拉钳口之间的直线通道变成曲线通道。 ◆ 压力棒与被牵伸的纤维束接触, 迫使纤维束呈曲线运行。 压力棒增强了主牵伸区后部的摩擦力界分布

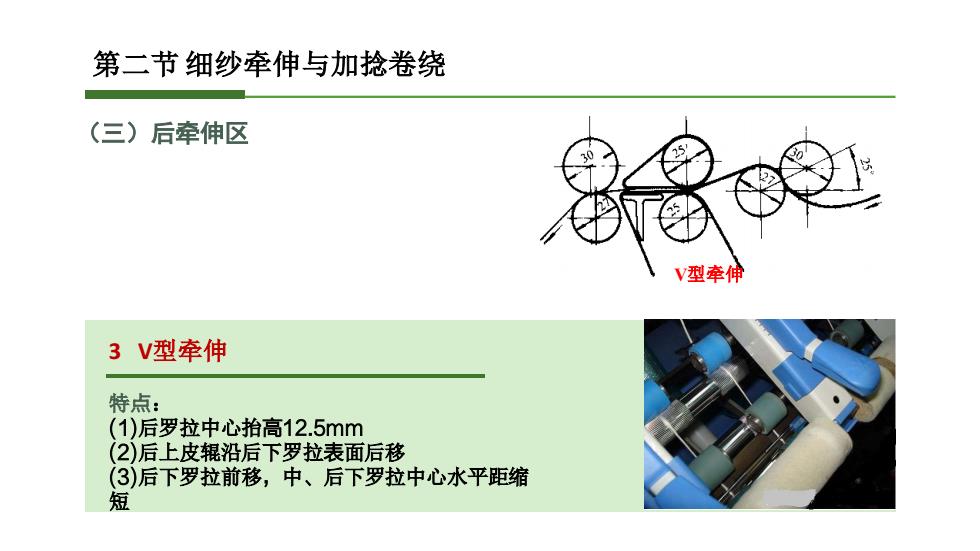

第二节细纱牵伸与加捻卷绕 (三)后牵伸区 V型牵伸 3V型牵伸 特点： (1)后罗拉中心抬高12.5mm (2)后上皮辊沿后下罗拉表面后移 (3)后下罗拉前移，中、后下罗拉中心水平距缩 短
第二节 细纱牵伸与加捻卷绕 （三）后牵伸区 3 V型牵伸 特点： (1)后罗拉中心抬高12.5mm (2)后上皮辊沿后下罗拉表面后移 (3)后下罗拉前移，中、后下罗拉中心水平距缩 短 V型牵伸

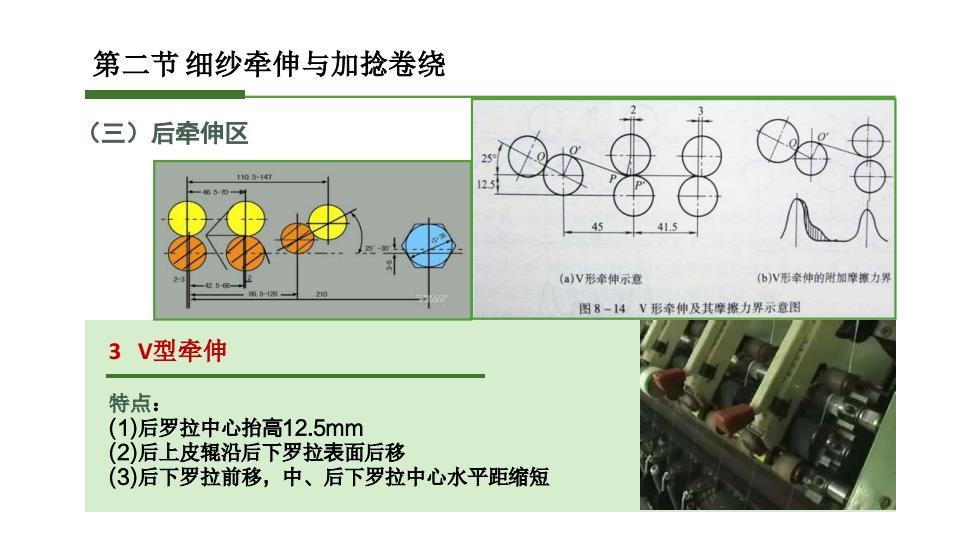

第二节细纱牵伸与加捻卷绕 (三)后牵伸区 1也514粒 (a)V形牵伸示意 (b)V形牵神的附加摩擦力界 图8一14V形牵伸及其摩擦力界示意图 3V型牵伸 特点： (1)后罗拉中心抬高12.5mm (2)后上皮辊沿后下罗拉表面后移 (③)后下罗拉前移，中、后下罗拉中心水平距缩短
第二节 细纱牵伸与加捻卷绕 （三）后牵伸区 3 V型牵伸 特点： (1)后罗拉中心抬高12.5mm (2)后上皮辊沿后下罗拉表面后移 (3)后下罗拉前移，中、后下罗拉中心水平距缩短

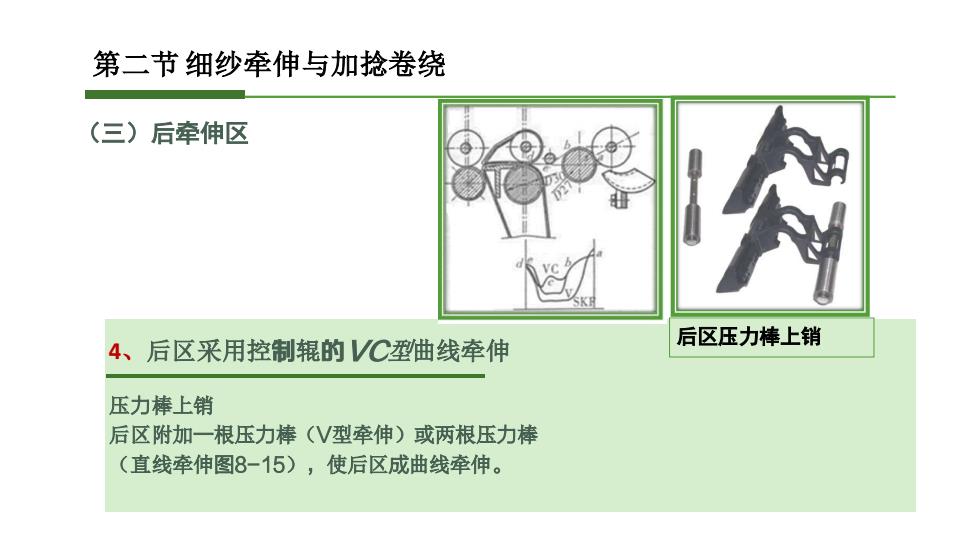

第二节细纱牵伸与加捻卷绕 (三)后牵伸区 4、后区采用控制辊的VC型曲线牵伸 后区压力棒上销 压力棒上销 后区附加一根压力棒(V型牵伸)或两根压力棒 (直线牵伸图8-15)，使后区成曲线牵伸
第二节 细纱牵伸与加捻卷绕 （三）后牵伸区 4、后区采用控制辊的VC型曲线牵伸 压力棒上销 后区附加一根压力棒（V型牵伸）或两根压力棒 （直线牵伸图8-15），使后区成曲线牵伸。 后区压力棒上销
