医学影像电子学△△公公 引入电流负反馈的目的一稳定输出电流 稳定过程：R一，个一，个一W↓ in↓ 负载变化时，输出电流稳定—输出电阻↑ 分立电路组成的电流串联负反馈电路 o+Vcc

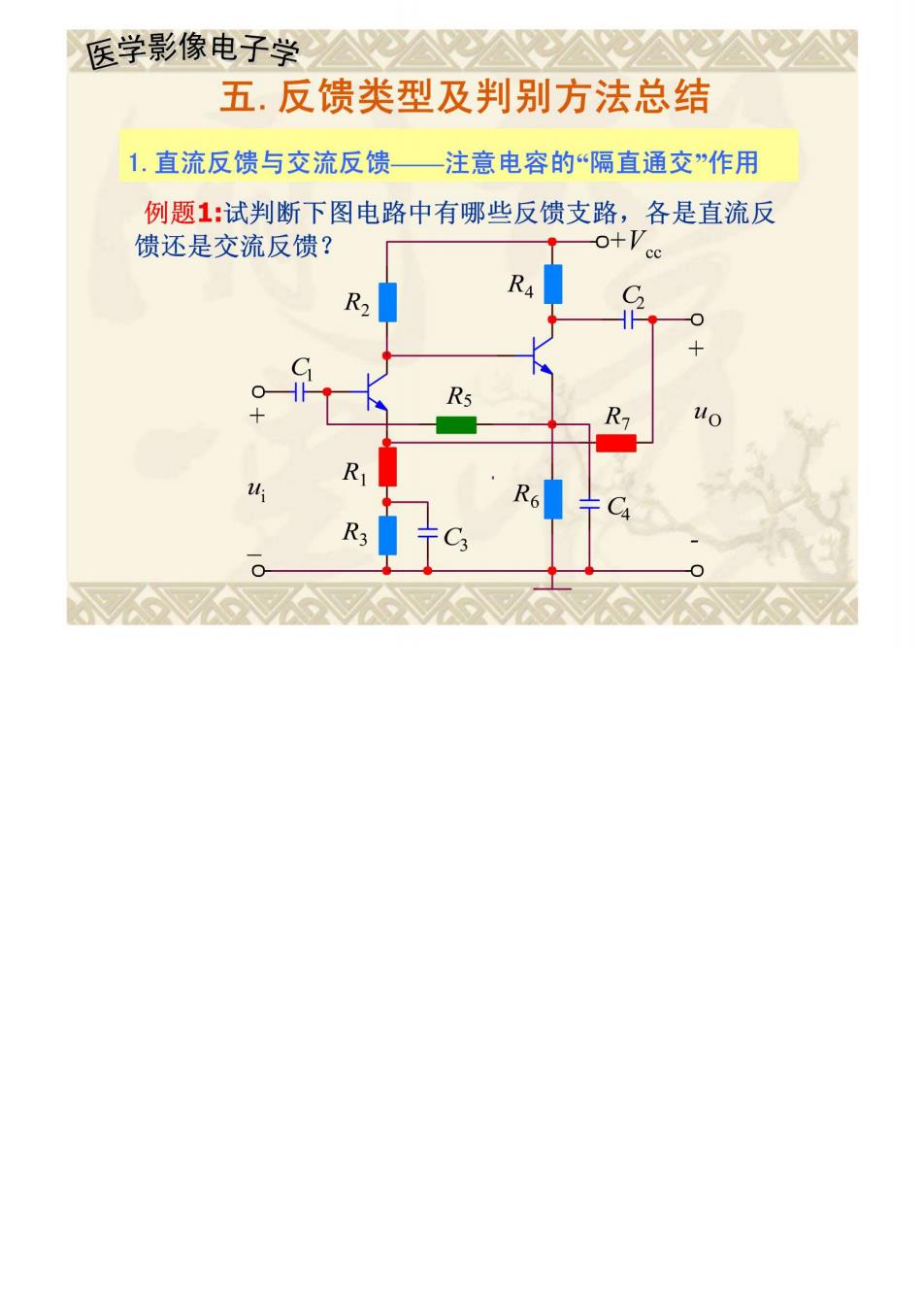

医学影像电子学公公公公公公 五.反馈类型及判别方法总结 1.直流反馈与交流反馈一注意电容的“隔直通交”作用 例题1：试判断下图电路中有哪些反馈支路，各是直流反 馈还是交流反馈？ 0+y R R R R C

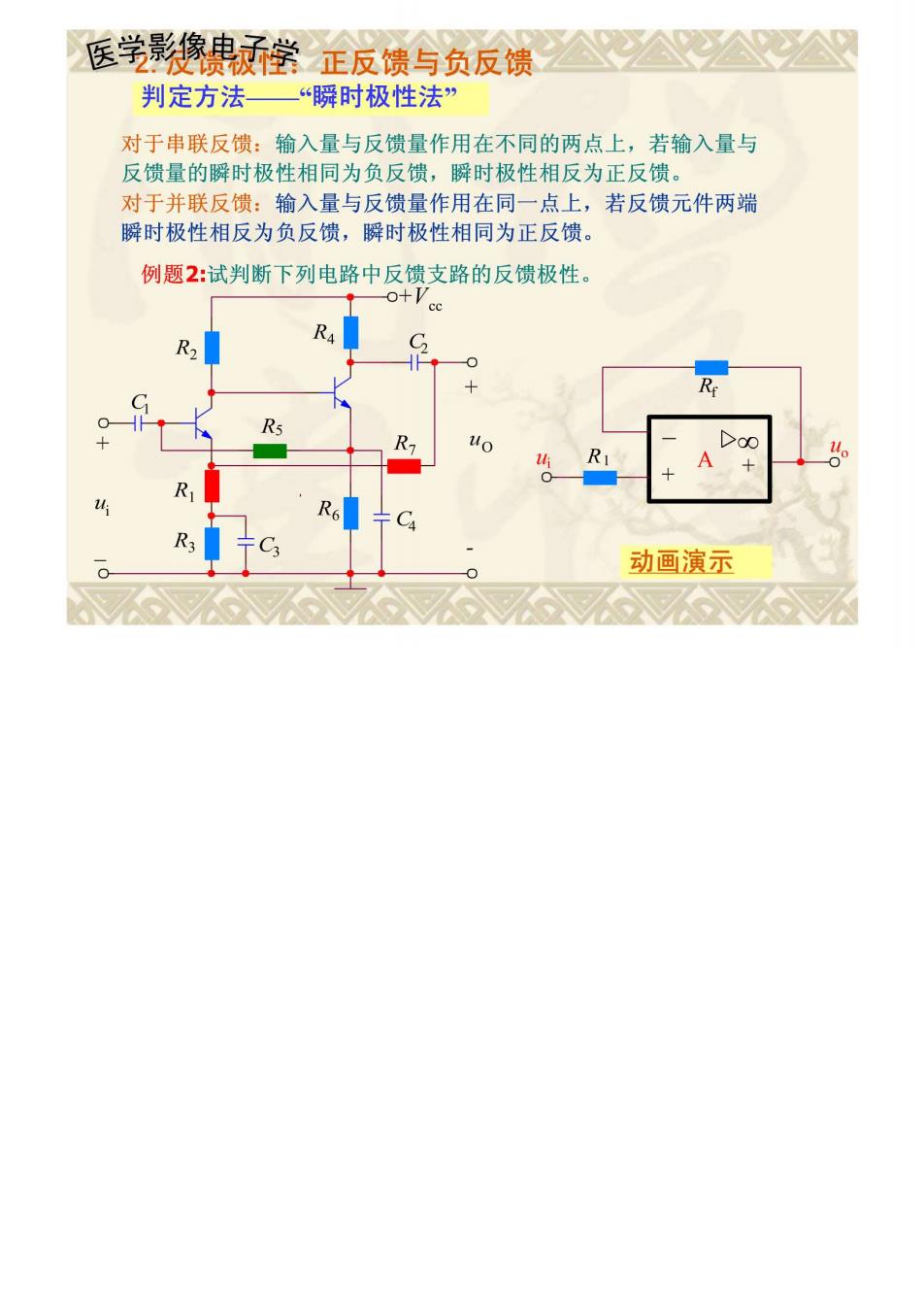

医学影像忠贡学正反馈与负反馈 判定方法一“瞬时极性法” 对于串联反馈：输入量与反馈量作用在不同的两点上，若输入量与 反馈量的瞬时极性相同为负反馈，瞬时极性相反为正反馈。 对于并联反馈：输入量与反馈量作用在同一点上，若反馈元件两端 瞬时极性相反为负反馈，瞬时极性相同为正反馈。 例题2：试判断下列电路中反馈支路的反馈极性。 R2 R R R R 动画演示

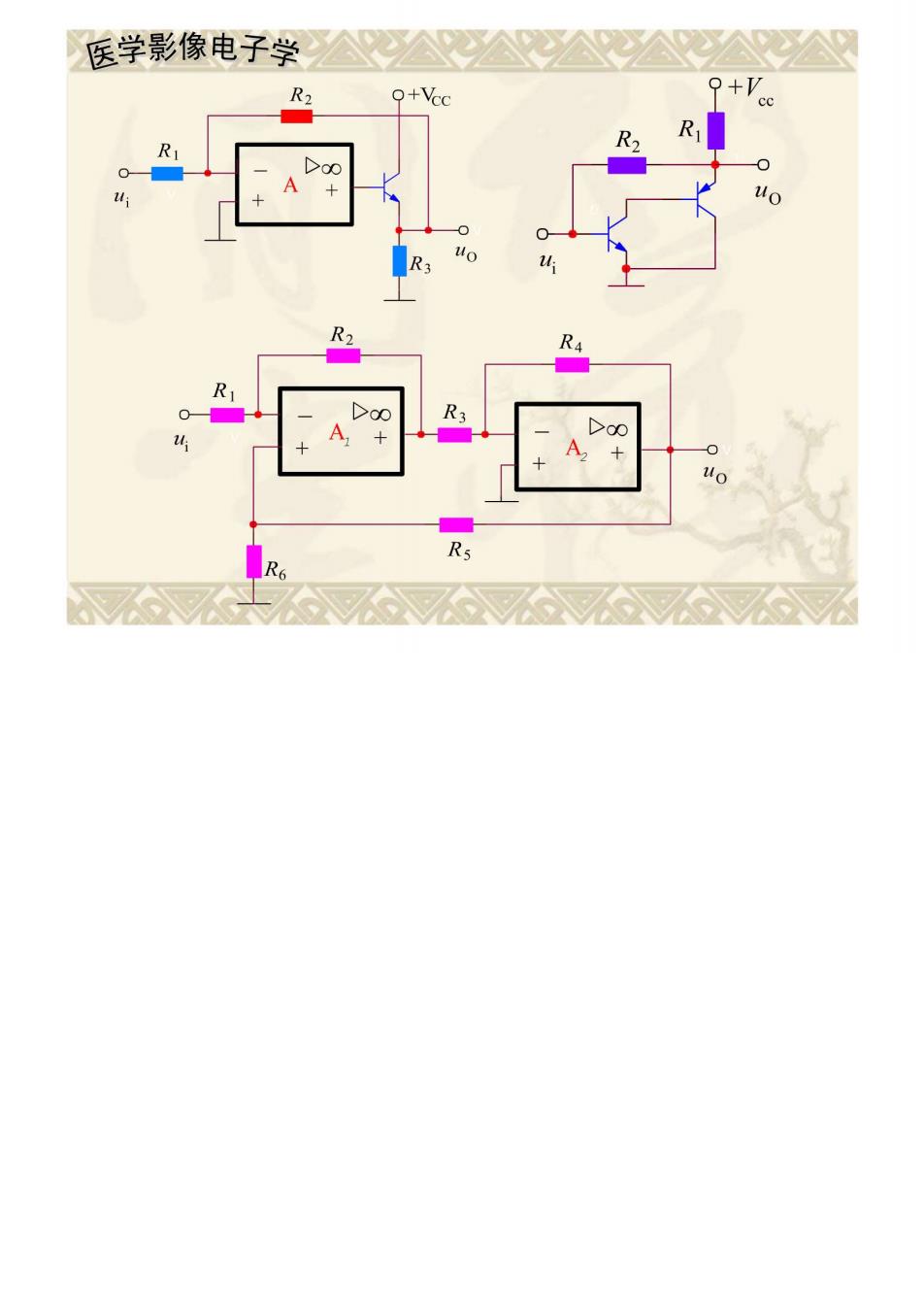

医学影像电子学公△公 R o+V 1 R Rs

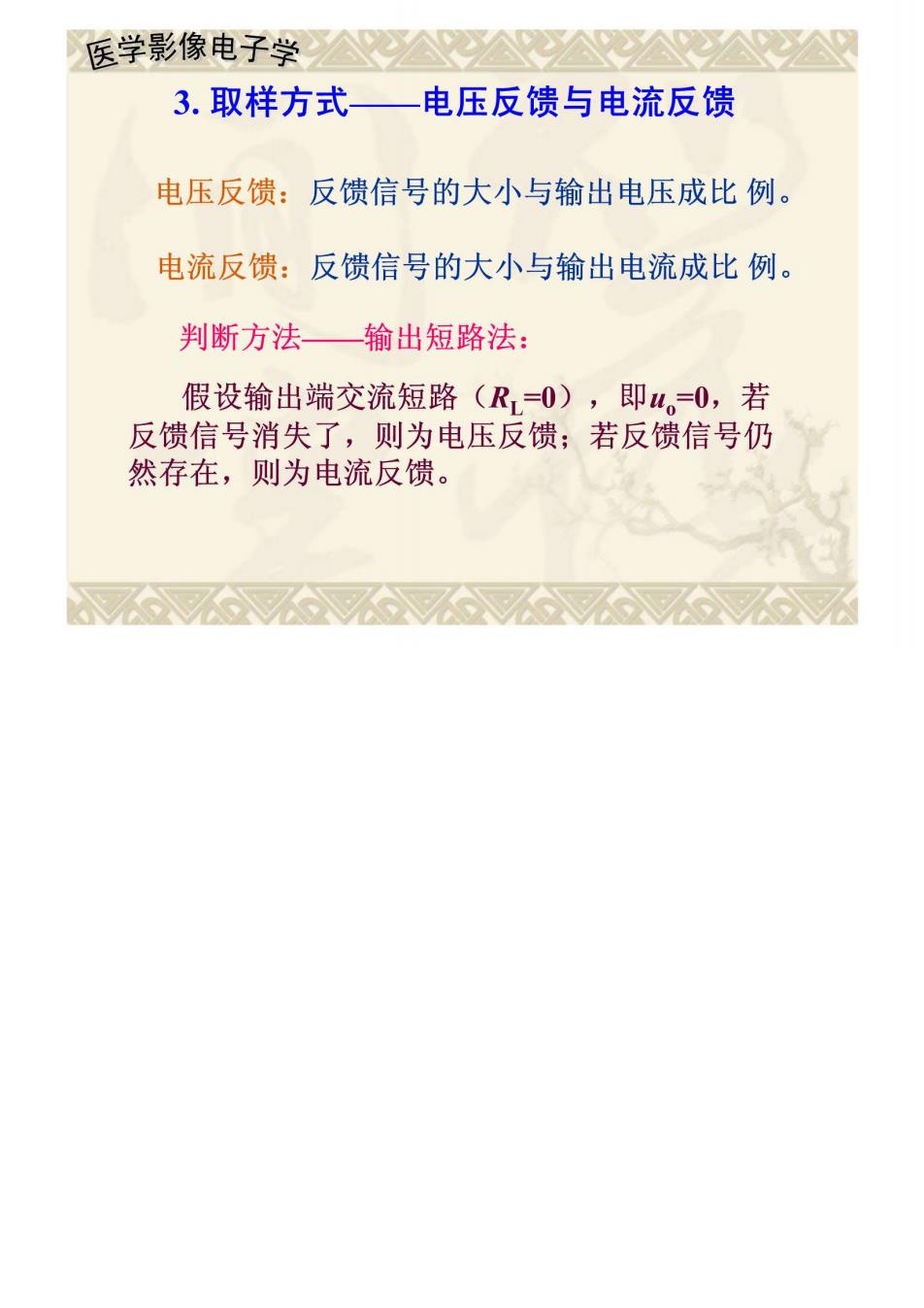

医学影像电子学△△△公 3.取样方式 —电压反馈与电流反馈 电压反馈：反馈信号的大小与输出电压成比例。 电流反馈：反馈信号的大小与输出电流成比例。 判断方法—输出短路法： 假设输出端交流短路(R=0)，即4。=0，若 反馈信号消失了，则为电压反馈；若反馈信号仍 然存在，则为电流反馈
