负反馈—输入量不变时，引入反馈后使净输入量减小， 放大倍数减小。 正反馈—输入量不变时，引入反馈后使净输入量增 加，放大倍数增加。 例：基本放大器，无反馈，净输 o+Vco 入量c=,电压放大倍数为： A=二R 引入反馈后，净输入量We=4, 电压放大倍数为： R Au= -BR e+(1+)R 可见，净输入量减小，放大倍数减小，所以是负反馈
医学影像电子学△△ 4.本级反馈与级间反馈 本级反馈—反馈只存在于某一级放大器中 级间反馈—反馈存在于两级以上的放大器中 例 o+Vcc R Rc2 Cbl Re 本级反馈 本级反馈 级间反馈
医学影像电子学△公公公 5.2负反馈放大器的四种类型 负反馈类型有四种组态： 电压串联负反馈 电压并联负反馈 电流串联负反馈 电流并联负反馈
医学影像电子学公 电压串联负反馈 R 反馈电压：4=从R+R 因为反馈量与输出电压成比例，所以称电压反馈。 从输入端看，有：”妇=4-山：故为串联负反馈。 用“瞬时极性法”判断反馈极性： 假设某一瞬时，在放大电路的输入 >a 端加入一个正极性的输入信号，按信 号传输方向依次判断相关点的瞬时极 性，直至判断出反馈信号的瞬时极性 如果反馈信号的瞬时极性使净输入减 小，则为负反馈；反之为正反馈。 根据瞬时极性判断是负反馈，所以该电路为电压串联负反 馈

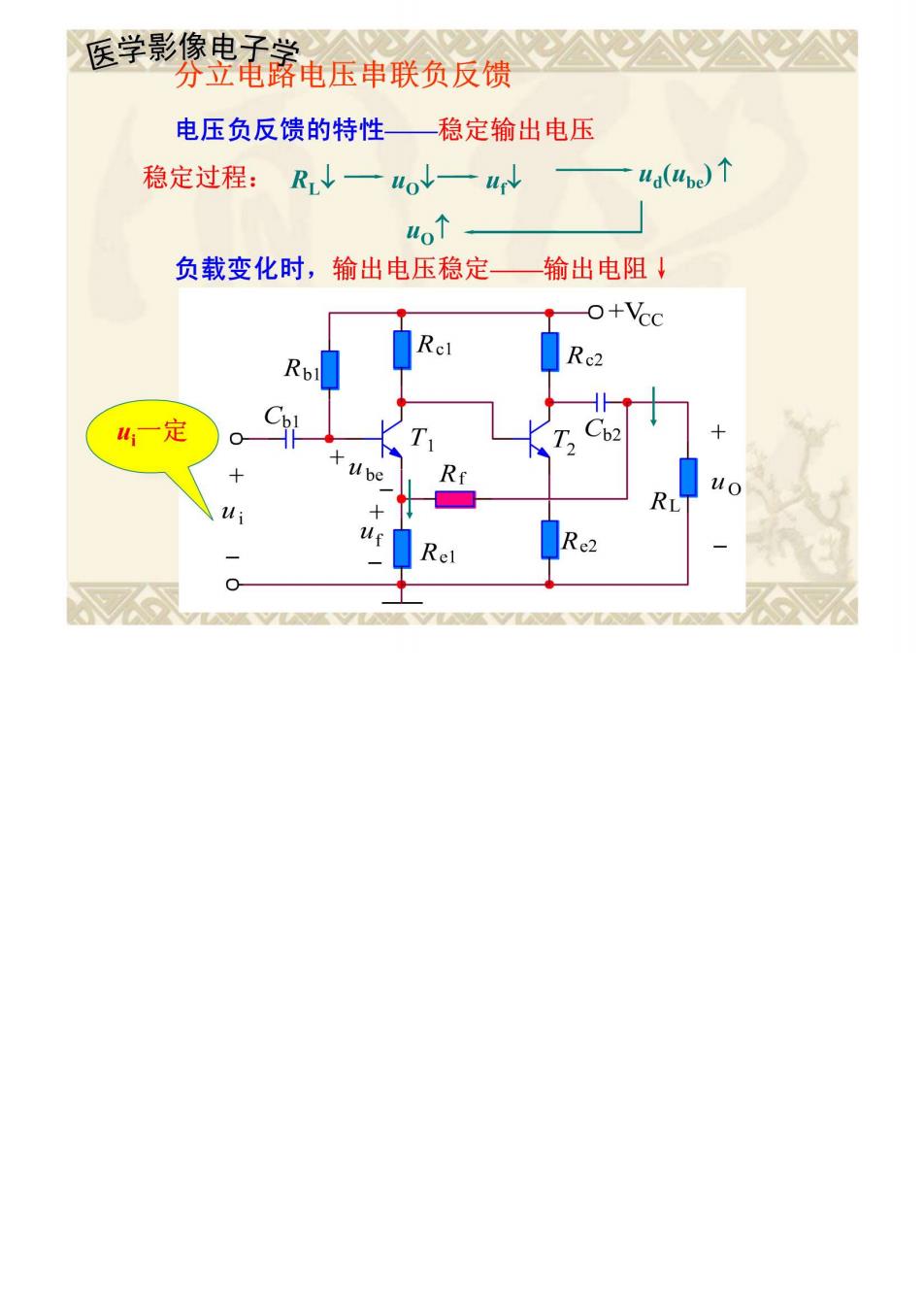

医学影缘电子学△公 分立电落电压串联负反馈 电压负反馈的特性稳定输出电压 稳定过程：R↓一o一 -la(oo)↑ uo↑ 负载变化时，输出电压稳定一输出电阻↓ +Vco R Rc2 ，一定 Rel
