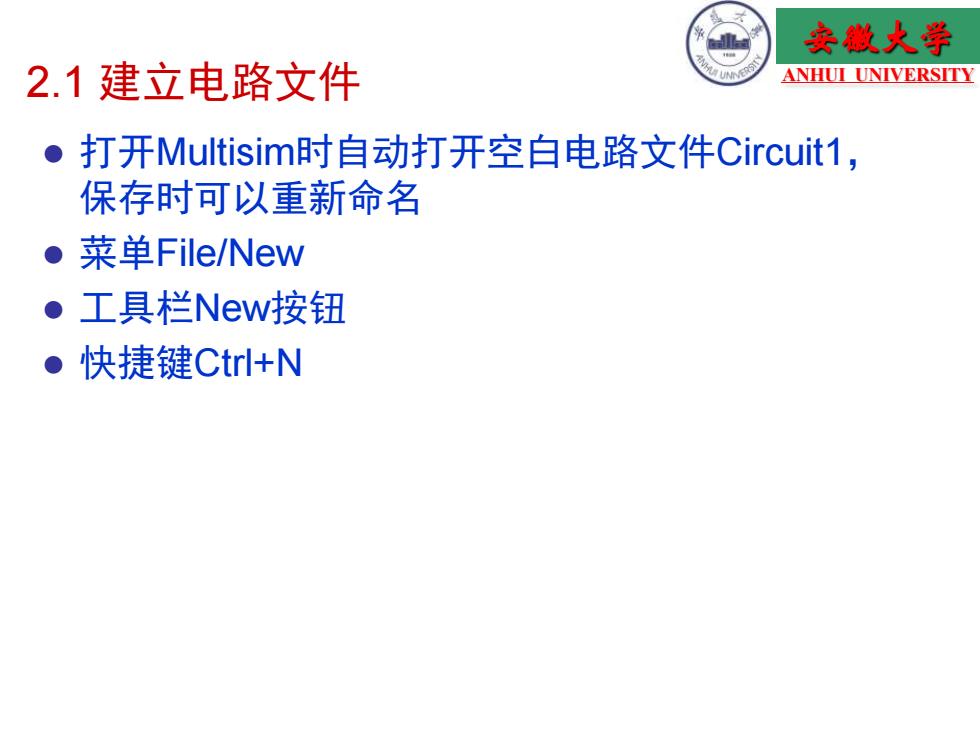

安散大学 2.1建立电路文件 ANHUI UNIVERSITY ●打开Multisim时自动打开空白电路文件Circuit1, 保存时可以重新命名 ●菜单File/New ●工具栏New按钮 ●1 快捷键Ctr+N
ANHUI UNIVERSITY 安徽大学 2.1 建立电路文件 打开Multisim时自动打开空白电路文件Circuit1， 保存时可以重新命名 菜单File/New 工具栏New按钮 快捷键Ctrl+N

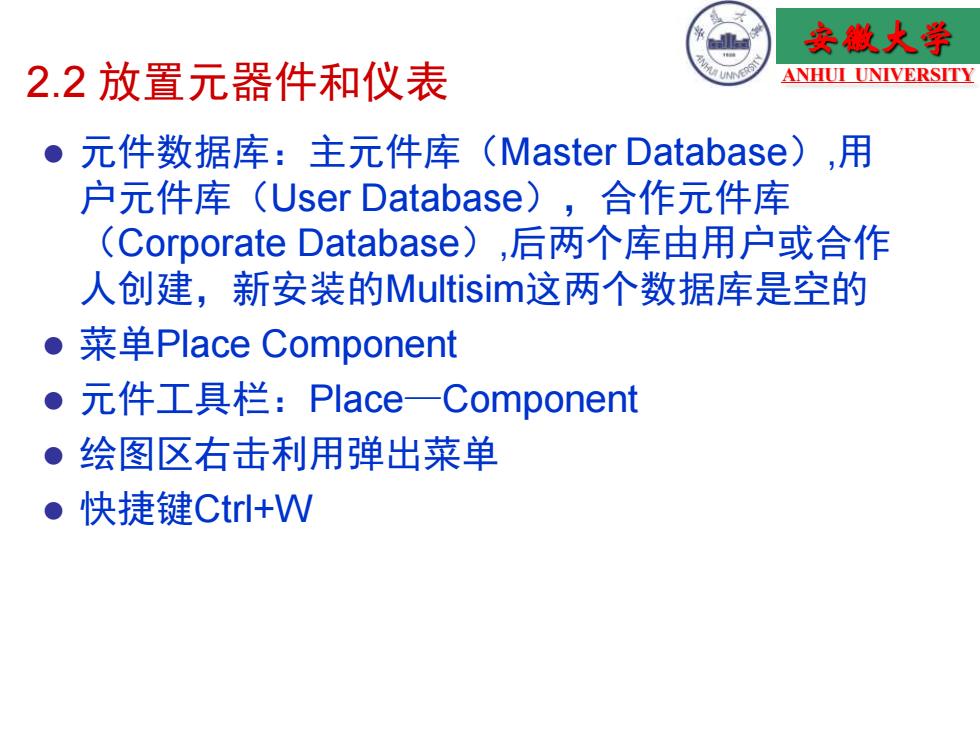

安散大学 2.2放置元器件和仪表 U ANHUI UNIVERSITY ●元件数据库：主元件库(Master Database),用 户元件库(User Database),合作元件库 (Corporate Database),后两个库由用户或合作 人创建，新安装的Multisim这两个数据库是空的 ●菜单Place Component ●元件工具栏：Place一Component ● 绘图区右击利用弹出菜单 快捷键Ctrl+W
ANHUI UNIVERSITY 安徽大学 2.2 放置元器件和仪表 元件数据库：主元件库（Master Database）,用 户元件库（User Database），合作元件库 （Corporate Database）,后两个库由用户或合作 人创建，新安装的Multisim这两个数据库是空的 菜单Place Component 元件工具栏：Place—Component 绘图区右击利用弹出菜单 快捷键Ctrl+W
安散大学 2.2放置元器件和仪表 ANHUI UNIVERSITY ● 以晶体管单管共射放大电路为例 ●放置+12V电源：Place Source Select a Component 三回☒ Database: Component: Symbol (ANSI】 Master Database vcc OK Group: AC_POWER Close Sources DC_POWER Search. DGND Detail Report GROUND ASelect all families THREE_PHASE DELTA Model. POWER_SOURCES THREE_PHASE_WYE Help ©SIGNAL_VOLTAGE_S0. VCC Function: TTL Supply SIGNAL_CURRENT_S. VDD VEE CONTROLLED_VOLTA. VSs ΦCONTROLLED_CURRE. ①CONTROL FUNCTION. Model manuf./ID GenencACC Footprint manuf./Type: Hyperlink: Components:10 Searching:
ANHUI UNIVERSITY 安徽大学 2.2 放置元器件和仪表 以晶体管单管共射放大电路为例 放置+12V电源：Place Source

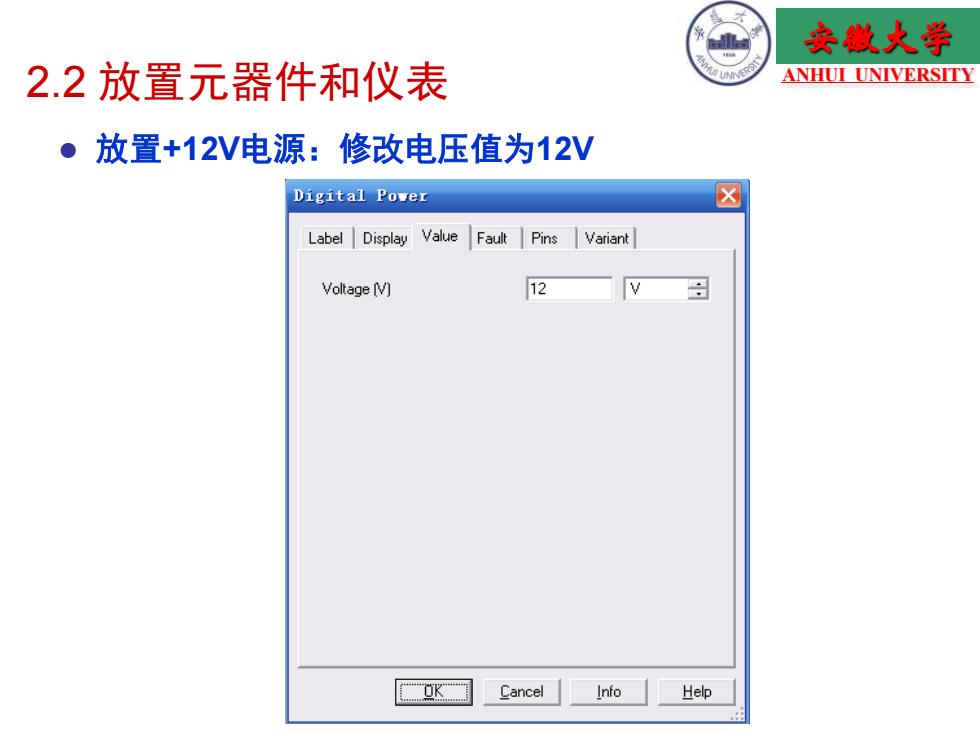

安散大学 2.2放置元器件和仪表 ANHUI UNIVERSITY ●放置+12V电源：修改电压值为12V Digital Power Label Display Value Fault Pins Variant Voltage (V) 12 K Cancel Info Help
ANHUI UNIVERSITY 安徽大学 2.2 放置元器件和仪表 放置+12V电源：修改电压值为12V

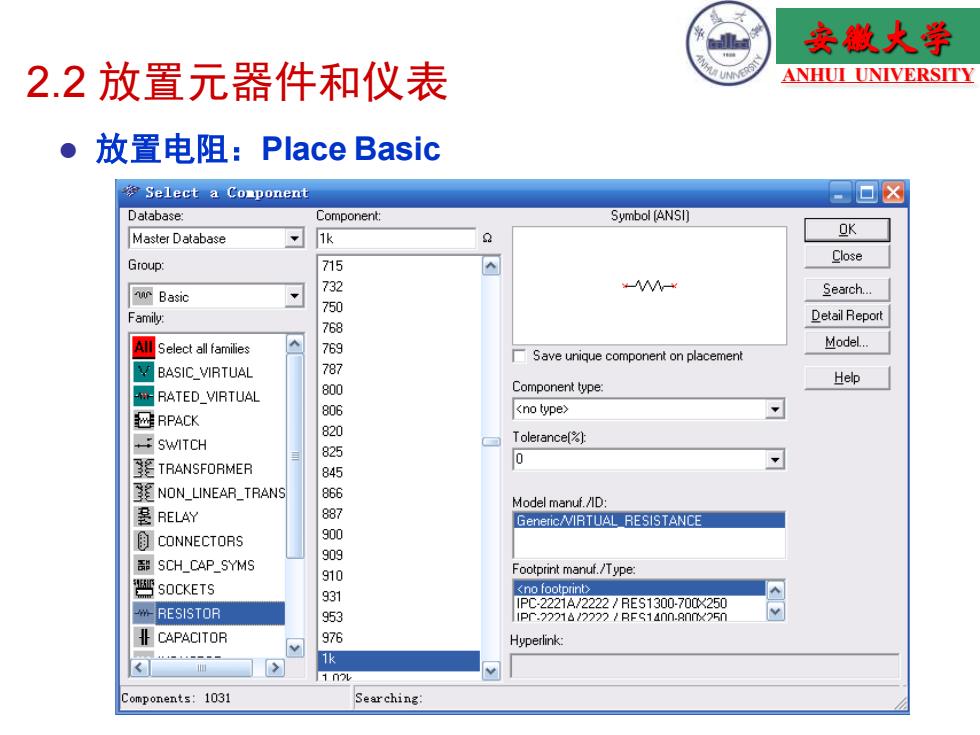

安散大学 2.2放置元器件和仪表 ANHUI UNIVERSITY ●放置电阻：Place Basic Select a Component ▣☒ Database: Component: Symbol [ANSI] Master Database 1k OK 715 Close Group: w Basic 732 MW- Search. 750 Family: Detail Report 768 知Select all families 769 Model. Save unique component on placement BASIC_VIRTUAL 787 Help RATED VIRTUAL 800 Component type: 806 <no type> RPACK 820 SWITCH Tolerance[☒) 825 TRANSFORMER 845 NON_LINEAR_TRANS 866 Model manuf./ID: 多RELAY 887 Generic/IRTUAL RESISTANCE CONNECTORS 900 鄙SCH_CAP_SYMS 909 910 Footprint manuf./Type: SOCKETS 931 <no footprint IPC-2221A/2222/RES1300-700X250 RESISTOR 953 1Pr.2221a2222/RFS14nm.9nx25m CAPACITOR 976 Hyperlink: 1k Components:1031 Searching
ANHUI UNIVERSITY 安徽大学 2.2 放置元器件和仪表 放置电阻：Place Basic
