形象思维与工程语言 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 1 内容 立体基本投影（视图） 口投影概念 口立体的投影（视图） ▣平面立体 口曲面立体 口截交线 ▣相贯线 2
1 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 形象思维与工程语言 2 投影概念 立体的投影（视图） 平面立体 曲面立体 截交线 相贯线 内 容 立体基本投影（视图）

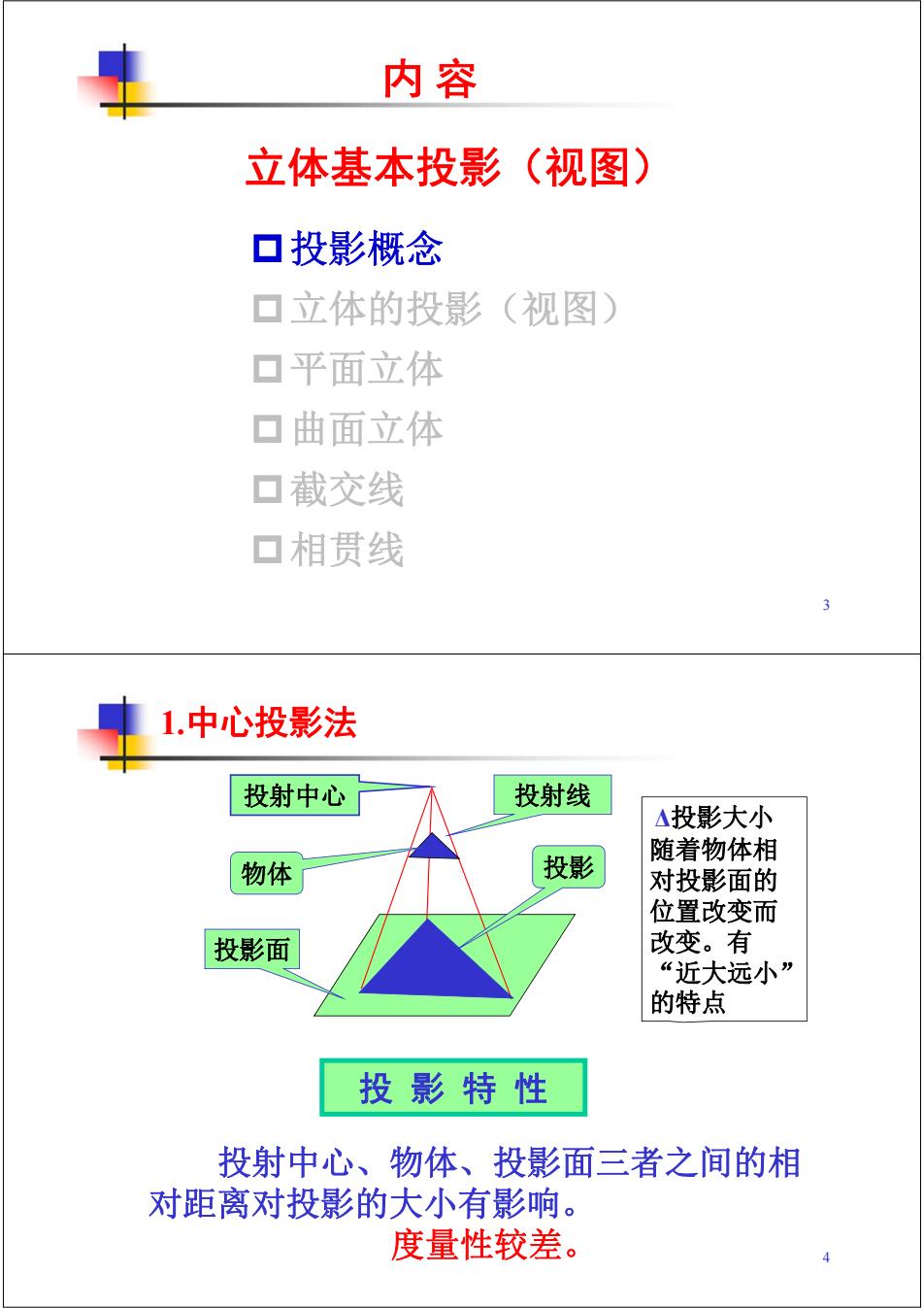

内容 立体基本投影（视图） 口投影概念 ▣立体的投影（视图） ▣平面立体 口曲面立体 ▣截交线 ▣相贯线 3 1.中心投影法 投射中心 投射线 △投影大小 随着物体相 物体 投影 对投影面的 位置改变而 投影面 改变。有 “近大远小” 的特点 投影特性 投射中心、物体、投影面三者之间的相 对距离对投影的大小有影响。 度量性较差
3 投影概念 立体的投影（视图） 平面立体 曲面立体 截交线 相贯线 内 容 立体基本投影（视图） 4 投射中心、物体、投影面三者之间的相 对距离对投影的大小有影响。 度量性较差。 投影特性 Δ投影大小 随着物体相 对投影面的 位置改变而 改变。有 “近大远小” 的特点 投射线 物体 投影面 投影 投射中心 1.中心投影法
2.平行投影法 斜投影 正投影 投影特性 投影大小与物体和投影面之间的距离无关， 度量性好，作图简便、利于图示和图解。 工程图样多数采用正投影法绘制。 3.投影分类 可用于画透视图，透 视图常作为“效果图” 中心投影 投影 斜投影 平行投影 正投影 为工程图样中常用的投影法，是本课程学习的 重点，以后就将正投影简称为“投影”。 6
5 投影特性 投影大小与物体和投影面之间的距离无关， 度量性好，作图简便、利于图示和图解。 工程图样多数采用正投影法绘制。 斜投影 正投影 2.平行投影法 6 投影 中心投影 平行投影 正投影 斜投影 可用于画透视图，透 视图常作为“效果图” 为工程图样中常用的投影法，是本课程学习的 重点，以后就将正投影简称为“投影”。 3.投影分类
内容 立体基本投影（视图） ▣投影概念 口立体的投影（视图） ▣平面立体 ▣ 曲面立体 ▣截交线 ▣相贯线 7 0.概述 。 机件都可以 表面仅由平面围成的基本 看作由一些基 体：平面立体 本几何体组合 而成 球 四棱 •基本的简单 锥 立体称为基本 圆柱 体。如：棱柱、 棱锥、圆柱、 圆锥 圆锥、球、环 表面包含曲面的基本体： 等。它们是构 曲面立体 成形体的基本 单元。 •基本体分为 平面立体和曲 六棱柱 面立体
7 投影概念 立体的投影（视图） 平面立体 曲面立体 截交线 相贯线 内 容 立体基本投影（视图） 8 • 机件都可以 看作由一些基 本几何体组合 而成 •基本的简单 立体称为基本 体。如：棱柱、 棱锥、圆柱、 圆锥、球、环 等。它们是构 成形体的基本 单元。 •基本体分为 平面立体和曲 面立体 表面仅由平面围成的基本 体 ： 平面立体 表面包含曲面的基本体： 曲面立体 球 圆 环 四棱 锥 圆柱 圆锥 六棱柱 0. 概述
0.概述 ● 立体的投影，实质上是构成该立体 的所有表面的投影总和。 9 1.三面投影与三视图 1)三视图 高 主视图一V投影 长 俯视图一H投影 宽 左视图一W投影 2)三视图之间的对应关系 主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等 10
9 V 立体的投影，实质上是构成该立体 的所有表面的投影总和。 0. 概述 10 1)三视图 主视图 —V投影 俯视图 —H投影 左视图 —W投影 2)三视图之间的对应关系 主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等 长 高 宽 宽 1. 三面投影与三视图
