形象思维与工程语言 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 1 内容 组合体视图 口组合关系 口视图选择 口组合体视图的画法 2
1 主讲教师：杨培中 上海交通大学机械与动力工程学院 pzyang@sjtu.edu.cn 形象思维与工程语言 2 组合关系 视图选择 组合体视图的画法 内 容 组合体视图

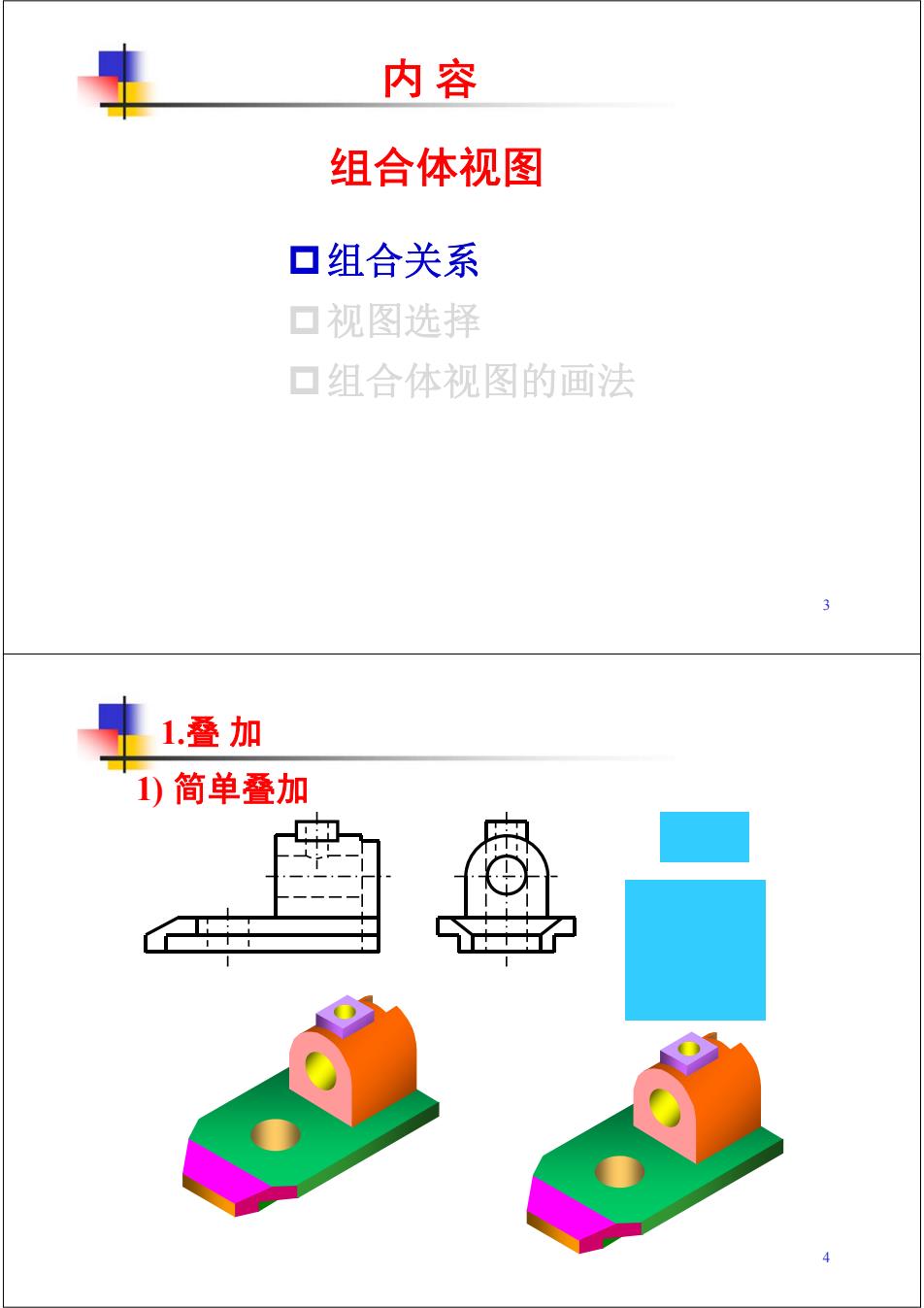

内容 组合体视图 口组合关系 口视图选择 口组合体视图的画法 3 1.叠加 1)简单叠加 4
3 组合关系 视图选择 组合体视图的画法 内 容 组合体视图 4 1.叠 加 1) 简单叠加
1.叠加 2)相切：表面光滑过渡 悬空线 (脱空线 无线 无线 注意：相切处无线！ 1.叠加 相切：示例 只有当圆柱面与 圆柱面相切的公 共面垂直于一个 投影面时，才在 该投影面上画出 切线的投影
5 无线 无线 ● 注意：相切处无线！ 2) 相切：表面光滑过渡 悬空线 （脱空线） 1.叠 加 6 无轮廓线 无轮廓线 只有当圆柱面与 圆柱面相切的公 共面垂直于一个 投影面时，才在 该投影面上画出 切线的投影 1.叠 加 相切：示例
1.叠加 3)相交：截交与相贯 表面产生截交线与相贯线！ 7 2.挖切 平面立体被切割、开槽
7 表面产生截交线与相贯线！ 3) 相交：截交与相贯 1.叠 加 8 2.挖切 平面立体被切割、开槽
2.挖切 圆柱体被切割、开槽、穿孔① 典型结构 9 2.挖切 圆柱体被切割、开槽、穿孔② 典型结构 ab 10
9 圆柱体被切割、开槽、穿孔 ① 2.挖切 10 圆柱体被切割、开槽、穿孔 ② 2.挖切
