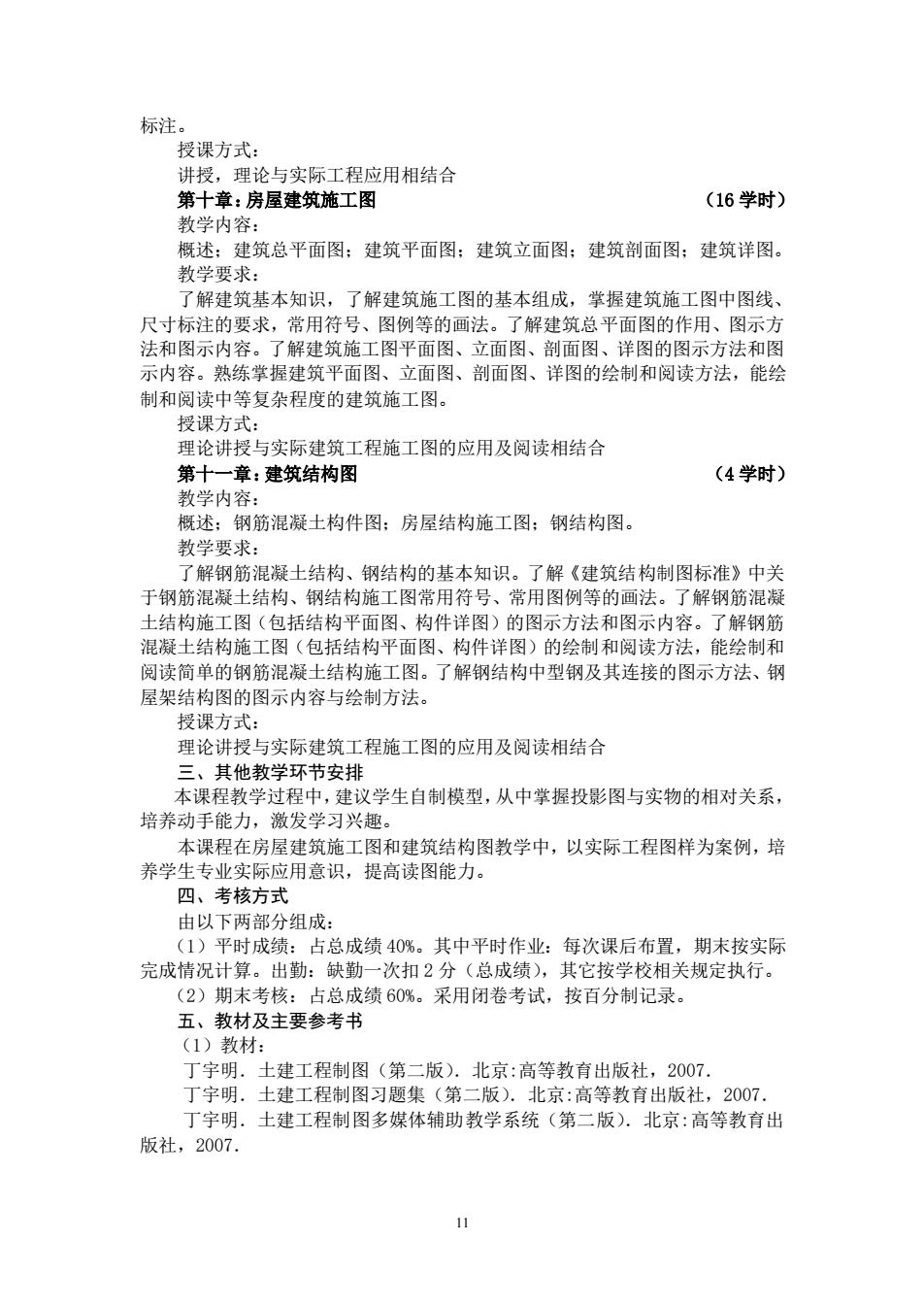

标注 授课方式： 讲授，理论与实际工程应用相结合 第十章：房屋建筑施工图 (16学时) 教学内容： 概述：建筑总平面图：建筑平面图：建筑立面图：建筑剖面图：建筑详图 教学要求： 了解建筑基本知识，了解建筑施工图的基本组成，掌握建筑施工图中图线， 尺寸标注的要求，常用符号、图例等的画法。了解建筑总平面图的作用、图示方 法和图示内容。 了解建筑施工图平面图、立面图、剖面图、详图的图示方法和图 示内容。熟练掌握建筑平面图、立面图、剖面图、详图的绘制和阅读方法，能绘 制和阅读中等复杂程度的建筑施工图。 授课方式： 理论讲授与实际建筑工程施工图的应用及阅读相结合 第十一章：建筑结构图 (4学时) 教学内容： 概述：钢筋混凝土构件图：房屋结构施工图：钢结构图 教学要求： 了解钢筋混凝士结构、钢结构的基本知识。了解《建筑结构制图标准》中关 于钢筋混凝土结构、钢结构施工图常用符号、常用图例等的画法。了解钢筋混凝 士结构施工图（包括结构平面图、构件详图）的图示方法和图示内容。了解钢筋 混凝土结构施工图（包括结构平面图、构件详图）的绘制和阅读方法，能绘制和 阅读简单的钢筋混凝士结构施工图。了解钢结构中型钢及其连接的图示方法、钢 屋架结构图的图示内容与绘制方法。 授果方式： 理论讲授与实际建筑工程施工图的应用及阅读相结合 其他教学环 安排 本课程教学过程中，建议学生自制模型，从中掌握投影图与实物的相对关系， 培养动手能力，激发学习兴趣。 本课程在房屋建筑施工图和建筑结构图教学中，以实际工程图样为案例，培 养学生专业实际应用意识 提高读图能力 四、考核方式 由以下两部分组成： (1)平时成绩：占总成结40%。其中平时作业：每次课后布留，期末按实际 完成情况计算。 出勒 :缺勤一次扣2分（总成绩），其它按学校相关规定执行。 (2)期末考核：占总成绩60%。采用闭卷考试，按百分制记录。 五、教材及主要参考书 (1)教材： 丁宇明.土建工程制图（第二版）.北京：高等教育出版社 2007 丁字明.土建工程制图习题集（第二版）.北京：高等教育出版社，2007， 丁宇明.土建工程制图多媒体辅助教学系统（第二版）.北京：高等教育出 版社，2007
11 标注。 授课方式： 讲授，理论与实际工程应用相结合 第十章：房屋建筑施工图 （16 学时） 教学内容： 概述；建筑总平面图；建筑平面图；建筑立面图；建筑剖面图；建筑详图。 教学要求： 了解建筑基本知识，了解建筑施工图的基本组成，掌握建筑施工图中图线、 尺寸标注的要求，常用符号、图例等的画法。了解建筑总平面图的作用、图示方 法和图示内容。了解建筑施工图平面图、立面图、剖面图、详图的图示方法和图 示内容。熟练掌握建筑平面图、立面图、剖面图、详图的绘制和阅读方法，能绘 制和阅读中等复杂程度的建筑施工图。 授课方式： 理论讲授与实际建筑工程施工图的应用及阅读相结合 第十一章：建筑结构图 （4 学时） 教学内容： 概述；钢筋混凝土构件图；房屋结构施工图；钢结构图。 教学要求： 了解钢筋混凝土结构、钢结构的基本知识。了解《建筑结构制图标准》中关 于钢筋混凝土结构、钢结构施工图常用符号、常用图例等的画法。了解钢筋混凝 土结构施工图（包括结构平面图、构件详图）的图示方法和图示内容。了解钢筋 混凝土结构施工图（包括结构平面图、构件详图）的绘制和阅读方法，能绘制和 阅读简单的钢筋混凝土结构施工图。了解钢结构中型钢及其连接的图示方法、钢 屋架结构图的图示内容与绘制方法。 授课方式： 理论讲授与实际建筑工程施工图的应用及阅读相结合 三、其他教学环节安排 本课程教学过程中，建议学生自制模型，从中掌握投影图与实物的相对关系， 培养动手能力，激发学习兴趣。 本课程在房屋建筑施工图和建筑结构图教学中，以实际工程图样为案例，培 养学生专业实际应用意识，提高读图能力。 四、考核方式 由以下两部分组成： （1）平时成绩：占总成绩 40%。其中平时作业：每次课后布置，期末按实际 完成情况计算。出勤：缺勤一次扣 2 分（总成绩），其它按学校相关规定执行。 （2）期末考核：占总成绩 60%。采用闭卷考试，按百分制记录。 五、教材及主要参考书 （1）教材： 丁宇明．土建工程制图（第二版）．北京:高等教育出版社，2007． 丁宇明．土建工程制图习题集（第二版）．北京:高等教育出版社，2007． 丁宇明．土建工程制图多媒体辅助教学系统（第二版）．北京:高等教育出 版社，2007．
(2)主要参考书： 朱万育.画法几何及土木工程制图.北京：高等教育出版社，2001 何铭新.画法几何及土木工程制图（第二版）.武汉理工大学出版社，2006. 撰写人：孙志红 审核人：黄世岩
12 （2）主要参考书： 朱万育．画法几何及土木工程制图．北京:高等教育出版社，2001． 何铭新．画法几何及土木工程制图（第二版）．武汉理工大学出版社，2006． 撰写人：孙志红 审核人：黄世岩

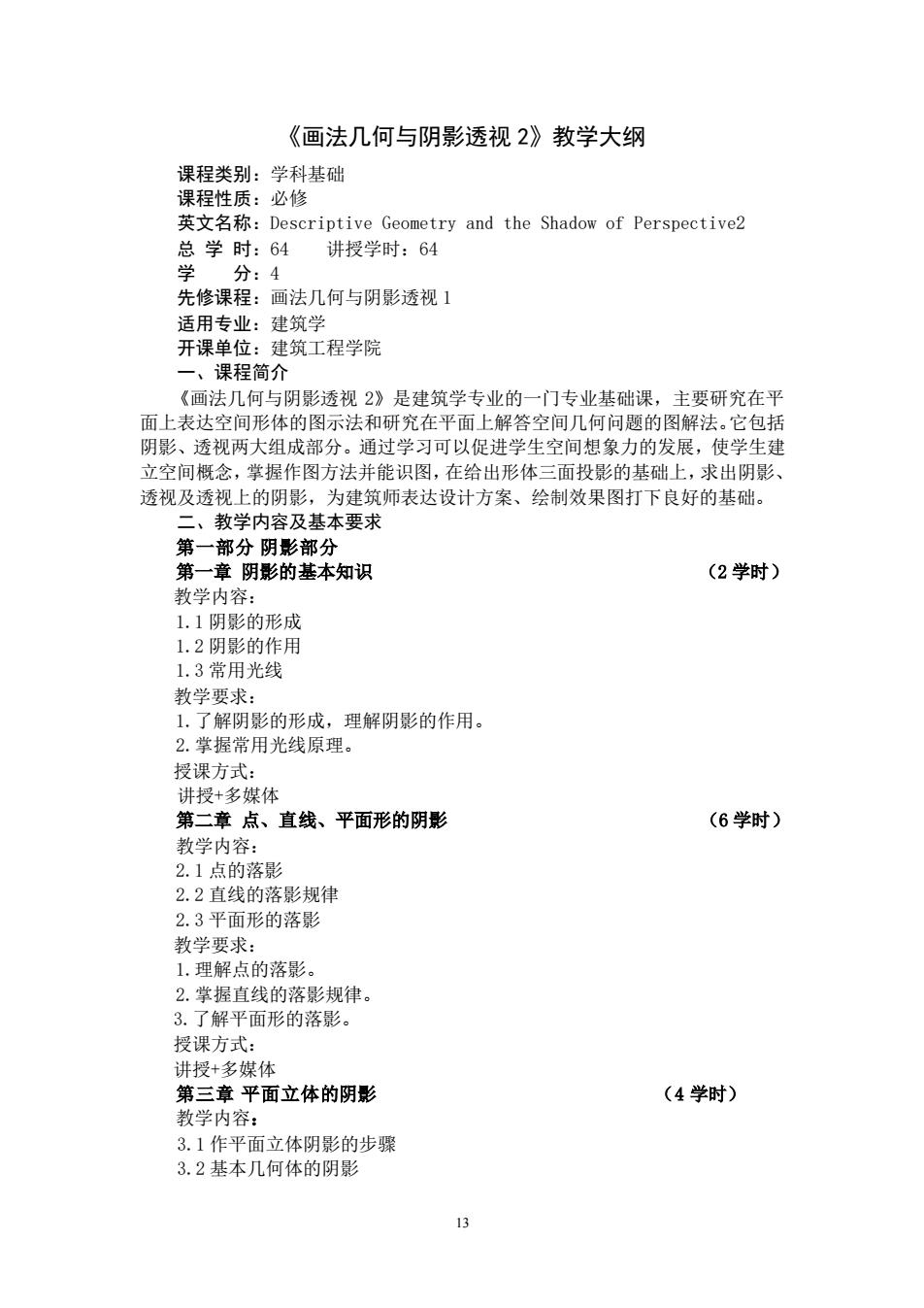

《画法几何与阴影透视2》教学大纲 课程类别：学科基础 课程性质：必修 英文名称：Descriptive Geometry and the Shadow of Perspective2 总学时：64讲授学时：64 分：4 先修课程：画法几何与阴影透视1 话用专业：建筑学 开课单位：建筑工程学院 课程简介 《画法几何与阴影透视2》是建筑学专业的一门专业基础课，主要研究在平 面上表达空间形体的图示法和研究在平面上解答空间几何问题的图解法。它包括 阴影、透视两大组成部分。通过学习可以促进学生空间想象力的发展，使学生建 立空间概念，掌握作图方法并能识图，在给出形体三面投影的基础上，求出阴影 透视及透视上的阴影，为建筑师表达设计方案、绘制效果图打下良好的基础。 二、教学内容及基本要求 第一部分阴影部分 第一章 阴影的基本知识 (2学时) 教学内容： 1.1阴影的形成 1.2阴影的作用 1.3常用光线 教学要求： 1.了解阴影的形成，理解阴影的作用。 2.掌握常用光线原理。 授课方式： 讲授+多媒休 第二章点、直线、平面形的阴影 (6学时) 教学内容： 2.1点的落影 2.2直线的落影规律 2.3平面形的落影 教学要求： 1.理解点的落影 2.掌握直线的落影规律 3.了解平面形的落影。 授课方式： #樱+多媒休 第三章 平面立体的阴影 (4学时) 教学内容： 3.1作平面立体阴影的步骤 3.2基本几何体的阴影
13 《画法几何与阴影透视 2》教学大纲 课程类别：学科基础 课程性质：必修 英文名称：Descriptive Geometry and the Shadow of Perspective2 总 学 时：64 讲授学时：64 学 分：4 先修课程：画法几何与阴影透视 1 适用专业：建筑学 开课单位：建筑工程学院 一、课程简介 《画法几何与阴影透视 2》是建筑学专业的一门专业基础课，主要研究在平 面上表达空间形体的图示法和研究在平面上解答空间几何问题的图解法。它包括 阴影、透视两大组成部分。通过学习可以促进学生空间想象力的发展，使学生建 立空间概念，掌握作图方法并能识图，在给出形体三面投影的基础上，求出阴影、 透视及透视上的阴影，为建筑师表达设计方案、绘制效果图打下良好的基础。 二、教学内容及基本要求 第一部分 阴影部分 第一章 阴影的基本知识 （2 学时） 教学内容： 1.1 阴影的形成 1.2 阴影的作用 1.3 常用光线 教学要求： 1.了解阴影的形成，理解阴影的作用。 2.掌握常用光线原理。 授课方式： 讲授+多媒体 第二章 点、直线、平面形的阴影 （6 学时） 教学内容： 2.1 点的落影 2.2 直线的落影规律 2.3 平面形的落影 教学要求： 1.理解点的落影。 2.掌握直线的落影规律。 3.了解平面形的落影。 授课方式： 讲授+多媒体 第三章 平面立体的阴影 （4 学时） 教学内容： 3.1 作平面立体阴影的步骤 3.2 基本几何体的阴影

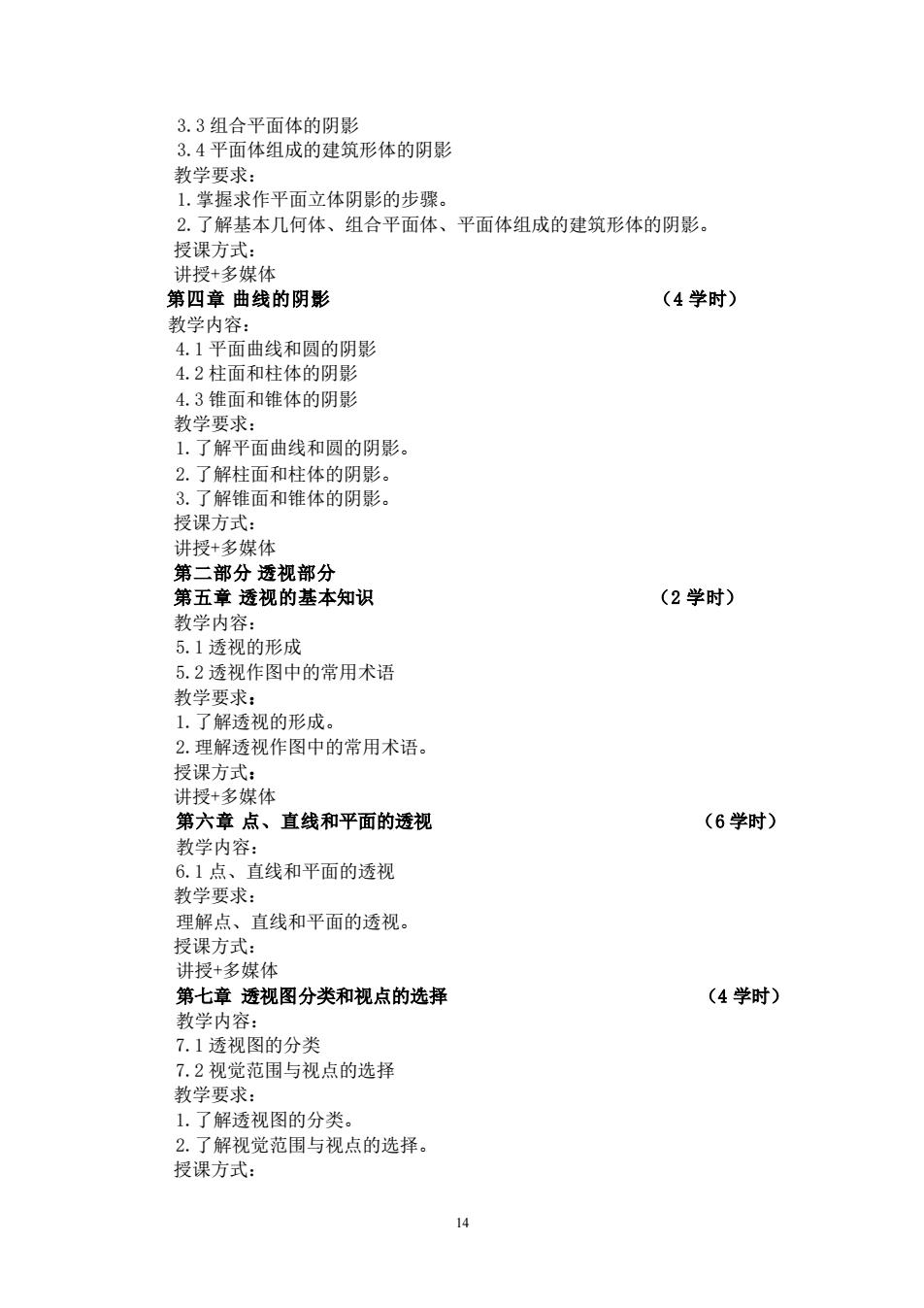

3.3组合平面体的阴影 3.4平面体组成的建筑形体的阴影 教学要求 1.掌握求作平面立体阴影的步骤。 2.了解基本几何体、组合平面体、平面体组成的建筑形体的阴影。 授课方式： 讲授 +多媒体 第四章曲线的阴影 (4学时) 教学内容： 41平面曲线和圆的阴吕形 4.2柱面和柱体的阴影 4.3锥面和锥体的阴 教学要求： 1.了解平面曲线和圆的阴影 2.了解柱面和柱体的阴影。 3.了解锥面和锥体的阴影。 授课方式： 排授+名做体 (2学时) 教学内容： 5.1诱视的形成 5.2透视作图中的常用术语 教学要求： 1.了解透视的形成。 2.理解透视作图中的常用术语。 授课方式： 讲授+多媒体 第六章点、直线和平面的透视 (6学时) 教学内容： 6.1点 直线和平面的透视 教学要 理解点、直线和平面的透视。 授课方式： 讲授+多媒体 第七章透视图分类和视点的选择 (4学时) 教学内容： 7.1透视图的分类 7.2视觉范围与视点的选择 教学要求 1.了解透视图的分类。 2.了解视觉范围与视点的选择。 授课方式：
14 3.3 组合平面体的阴影 3.4 平面体组成的建筑形体的阴影 教学要求： 1.掌握求作平面立体阴影的步骤。 2.了解基本几何体、组合平面体、平面体组成的建筑形体的阴影。 授课方式： 讲授+多媒体 第四章 曲线的阴影 （4 学时） 教学内容： 4.1 平面曲线和圆的阴影 4.2 柱面和柱体的阴影 4.3 锥面和锥体的阴影 教学要求： 1.了解平面曲线和圆的阴影。 2.了解柱面和柱体的阴影。 3.了解锥面和锥体的阴影。 授课方式： 讲授+多媒体 第二部分 透视部分 第五章 透视的基本知识 （2 学时） 教学内容： 5.1 透视的形成 5.2 透视作图中的常用术语 教学要求： 1.了解透视的形成。 2.理解透视作图中的常用术语。 授课方式： 讲授+多媒体 第六章 点、直线和平面的透视 （6 学时） 教学内容： 6.1 点、直线和平面的透视 教学要求： 理解点、直线和平面的透视。 授课方式： 讲授+多媒体 第七章 透视图分类和视点的选择 （4 学时） 教学内容： 7.1 透视图的分类 7.2 视觉范围与视点的选择 教学要求： 1.了解透视图的分类。 2.了解视觉范围与视点的选择。 授课方式：

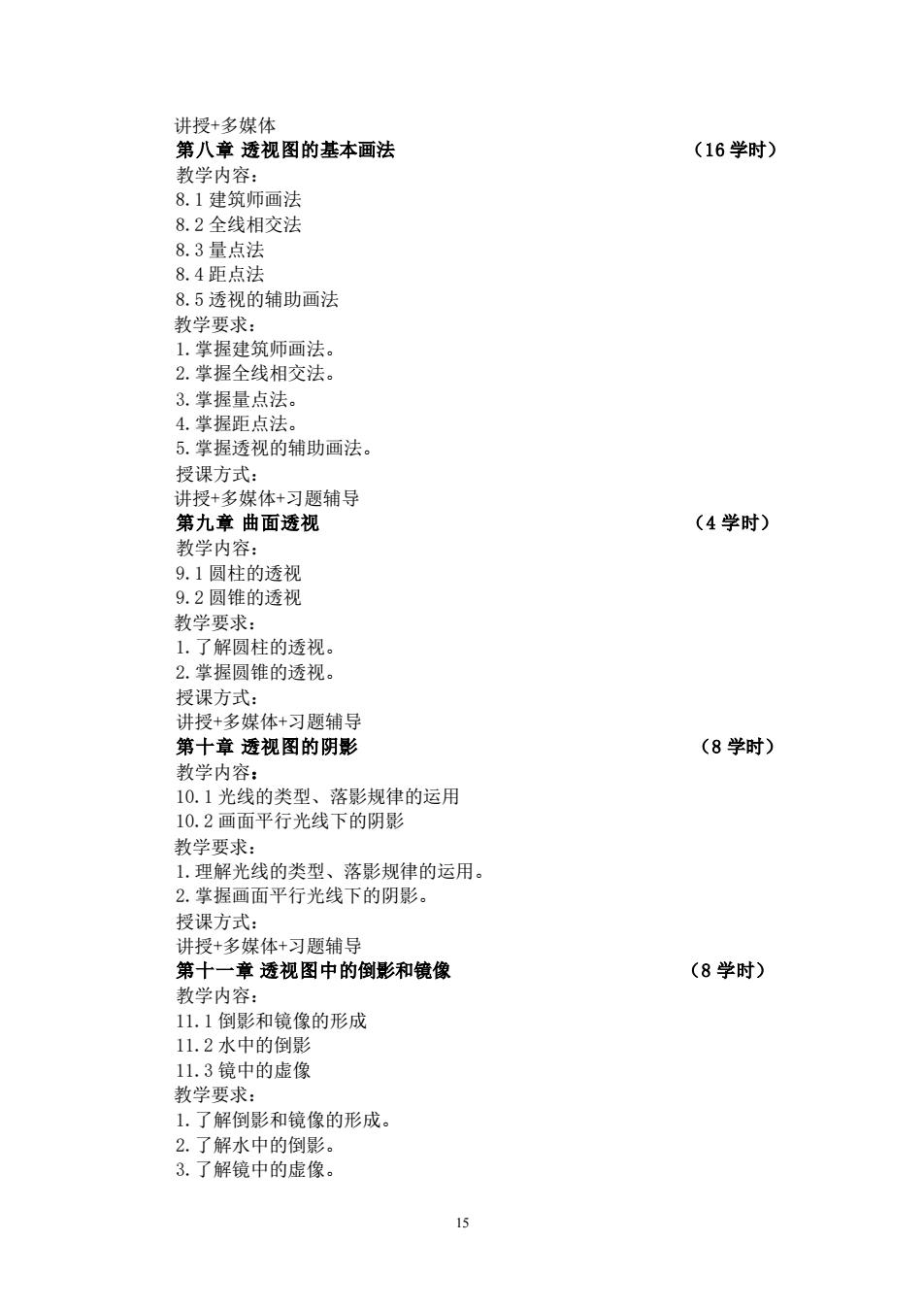

进樱+名媒体 第八章透视图的基本画法 (16学时) 教学内容： 8.1建筑师画法 8.2全线相交法 8.3量点法 8.4距点法 8.5透视的辅助画法 教学要求： 2.掌握全线相交法 3.掌握量点法。 4.掌握距点法 5.掌握透视的辅助画法 授课方式： 讲授+多媒体+习题辅导 第九章曲面透视 (4学时) 数学内容 9.1圆柱的透视 9.2圆锥的透视 教学要求： 1.了解圆柱的透视 2.幸握圆锥的透视 授课方式： 讲授+多媒体+习题辅导 第十章透视图的阴影 (8学时) 教学内容： 10.1光线的类型、落影规律的运用 10.2画面平行光线下的阴影 教学要求： 授课方式： 讲授+多媒体+习题辅导 第十 章透视图中的倒影和镜像 (8学时) 教学内容： 11.1倒影和镜像的形成 11.2水中的倒量乡 11.3镜中的虚像 教学要求： 1.了解倒影和镜像的形成。 2.了解水中的倒影 3.了解镜中的虚像
15 讲授 +多媒体 第八章 透视图的基本画法 （16 学时） 教学内容： 8.1 建筑师画法 8.2 全线相交法 8.3 量点法 8.4 距点法 8.5 透视的辅助画法 教学要求： 1.掌握建筑师画法。 2.掌握全线相交法。 3.掌握量点法。 4.掌握距点法。 5.掌握透视的辅助画法。 授课方式： 讲授 +多媒体 +习题辅导 第九章 曲面透视 （ 4 学时） 教学内容： 9.1 圆柱的透视 9.2 圆锥的透视 教学要求： 1.了解圆柱的透视。 2.掌握圆锥的透视。 授课方式： 讲授 +多媒体 +习题辅导 第十章 透视图的阴影 （ 8 学时） 教学内容 ： 10.1 光线的类型、落影规律的运用 10.2 画面平行光线下的阴影 教学要求： 1.理解光线的类型、落影规律的运用。 2.掌握画面平行光线下的阴影。 授课方式： 讲授 +多媒体 +习题辅导 第十一章 透视图中的倒影和镜像 （ 8 学时） 教学内容： 11.1 倒影和镜像的形成 11.2 水中的倒影 11.3 镜中的虚像 教学要求： 1.了解倒影和镜像的形成。 2.了解水中的倒影。 3.了解镜中的虚像
