建筑结构抗震 第2章场地与地基 第2章场地与地基 ⅰ2.1场地划分与场地区划 ⅰ2.2地基抗震验算 ⅰ2.3地基土液化及其防治 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 ¡ 2.2 地基抗震验算 ¡ 2.3 地基土液化及其防治
建筑结构抗震 第2章场地与地基 第2章场地与地基 ⅰ2.1场地划分与场地区划 一、 场地及其地震效应 ?1.场地7 ?苟什么要研宪场地？ ?不同场地上境筑物囊害不同。 ?2.场地土7 影响建筑物震害的因素： ?地震类型、结构类型、下卧层的构成、覆盖层厚度。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 一、场地及其地震效应 ? 1.场地？ ? 为什么要研究场地？ ? 2.场地土？ ? 不同场地上建筑物震害不同。 ? 地震类型、结构类型、下卧层的构成、覆盖层厚度。 影响建筑物震害的因素:

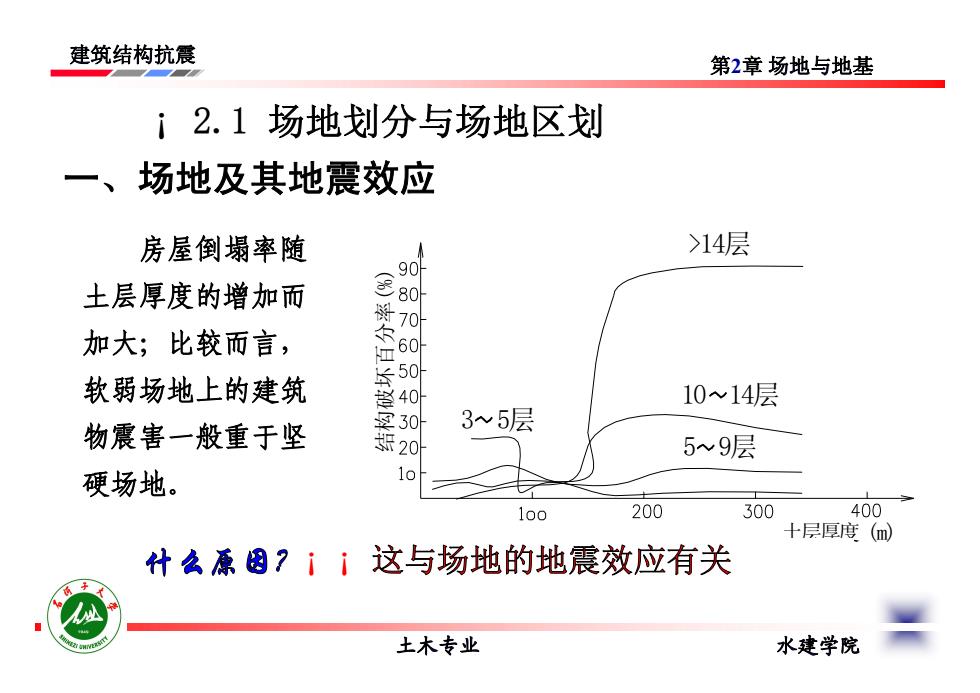

建筑结构抗震 第2章场地与地基 ⅰ2.1场地划分与场地区划 一、场地及其地震效应 房屋倒塌率随 >14层 904 土层厚度的增加而 80叶 t101 加大；比较而言， 软弱场地上的建筑 10~14层 物震害一般重于坚 3~5层 5~9层 硬场地。 100 200 300 400 十层厚度(m 什么原因？ⅰⅰ这与场地的地震效应有关 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 一、场地及其地震效应 房屋倒塌率随 土层厚度的增加而 加大；比较而言， 软弱场地上的建筑 物震害一般重于坚 硬场地。 3 5层 >14层 10 14层 5 9层 土层厚度 (m) 结 构 破 坏 百 分 率(%) 什么原因？¡ ¡ 这与场地的地震效应有关
建筑结构抗震 第2章场地与地基 ⅰ2.1场地划分与场地区划 一、 场地及其地震效应 3.场地的地震效应 场地（地震动卓越周期=固有周期） ？地震 建筑物 场地（放大器，滤波器) 波 建筑物的固有周期与地 震动的卓越周期相近 震害加重 共振效应 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 一、场地及其地震效应 3.场地的地震效应 ? 地震 波 场地（地震动卓越周期=固有周期） 场地（放大器，滤波器） 共振效应 建筑物的固有周期与地 震动的卓越周期相近 震害加重 建筑物
建筑结构抗震 第2章场地与地基 ⅱ2.1场地划分与场地区划 一、场地及其地震效应 3.场地的地震效应（续） 地震动的卓越周期：在地震波振幅谱中幅值最大的 频率分量所对应的周期。 土层对地震波的作用表现在两方面： 1)放大通过频率与场地固有周期接近的波群； 2)过滤缩小频率与场地固有周期不一致的波群。 场地固有周期 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 一、场地及其地震效应 3.场地的地震效应(续） 地震动的卓越周期：在地震波振幅谱中幅值最大的 频率分量所对应的周期。 场地固有周期
