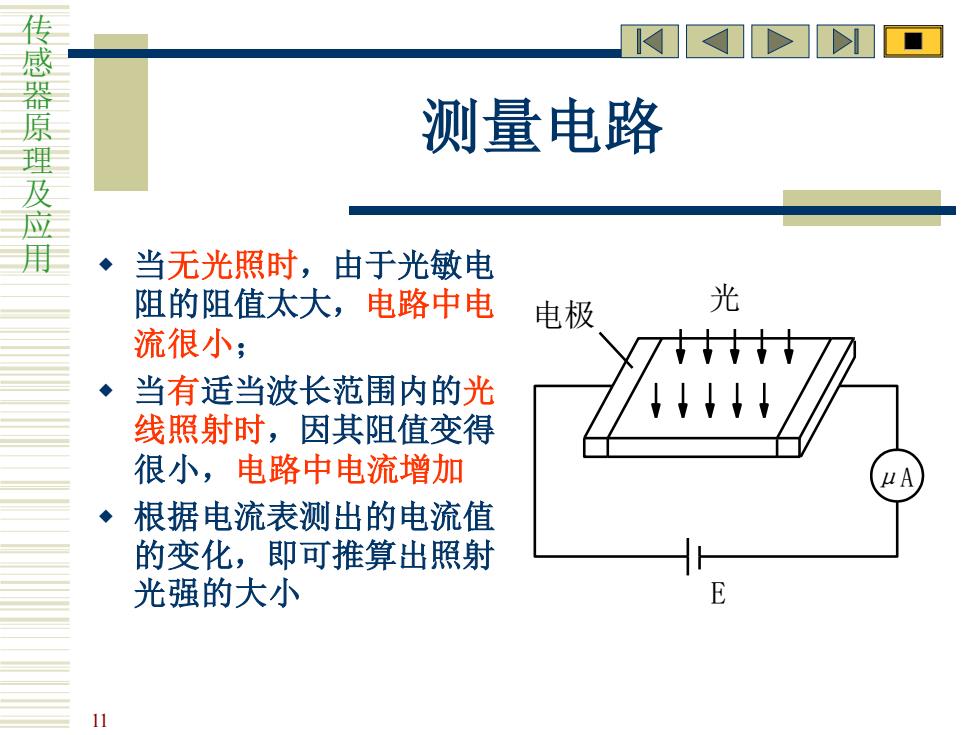

传感器原理及应用测量电路当无光照时，由于光敏电光阻的阻值太大，电路中电电极流很小；当有适当波长范围内的光线照射时，因其阻值变得很小，电路中电流增加根据电流表测出的电流值的变化，即可推算出照射E光强的大小-
传 感 器 原 理 及 应 用 11 测量电路 当无光照时，由于光敏电 阻的阻值太大，电路中电 流很小； 当有适当波长范围内的光 线照射时，因其阻值变得 很小，电路中电流增加 根据电流表测出的电流值 的变化，即可推算出照射 光强的大小 μA 电极 光 E

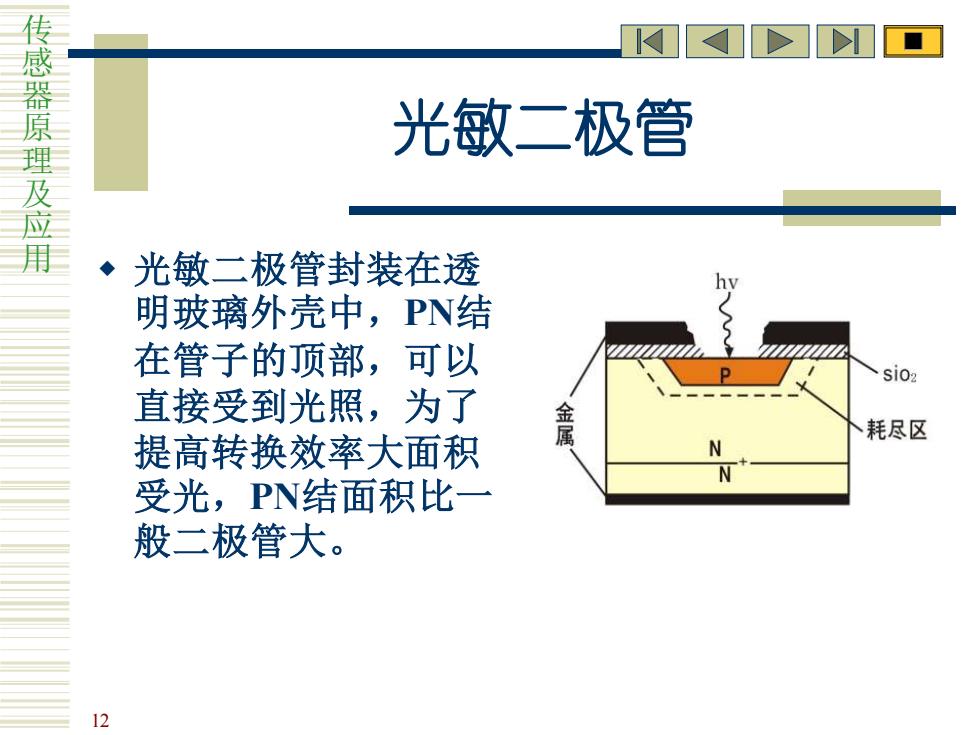

传感器原理及应用光敏二极管·光敏二极管封装在透hi明玻璃外壳中，PN结在管子的顶部，可以si02直接受到光照，为了金属耗尽区提高转换效率大面积N受光，PN结面积比一般二极管大12
传 感 器 原 理 及 应 用 12 光敏二极管 光敏二极管封装在透 明玻璃外壳中，PN结 在管子的顶部，可以 直接受到光照，为了 提高转换效率大面积 受光，PN结面积比一 般二极管大

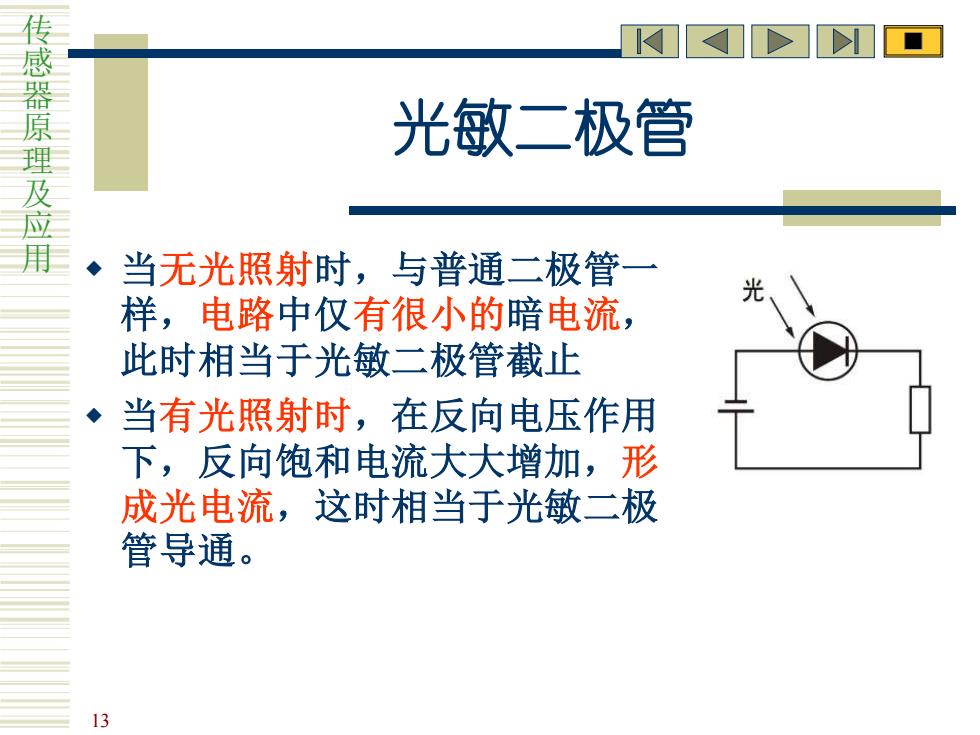

传感器原理及应用光敏二极管·当无光照射时，与普通二极管一光样，电路中仅有很小的暗电流此时相当于光敏二极管截止当有光照射时，在反向电压作用下，反向饱和电流大大增加，形成光电流，这时相当于光敏二极管导通。13
传 感 器 原 理 及 应 用 13 光敏二极管 当无光照射时，与普通二极管一 样，电路中仅有很小的暗电流， 此时相当于光敏二极管截止 当有光照射时，在反向电压作用 下，反向饱和电流大大增加，形 成光电流，这时相当于光敏二极 管导通
