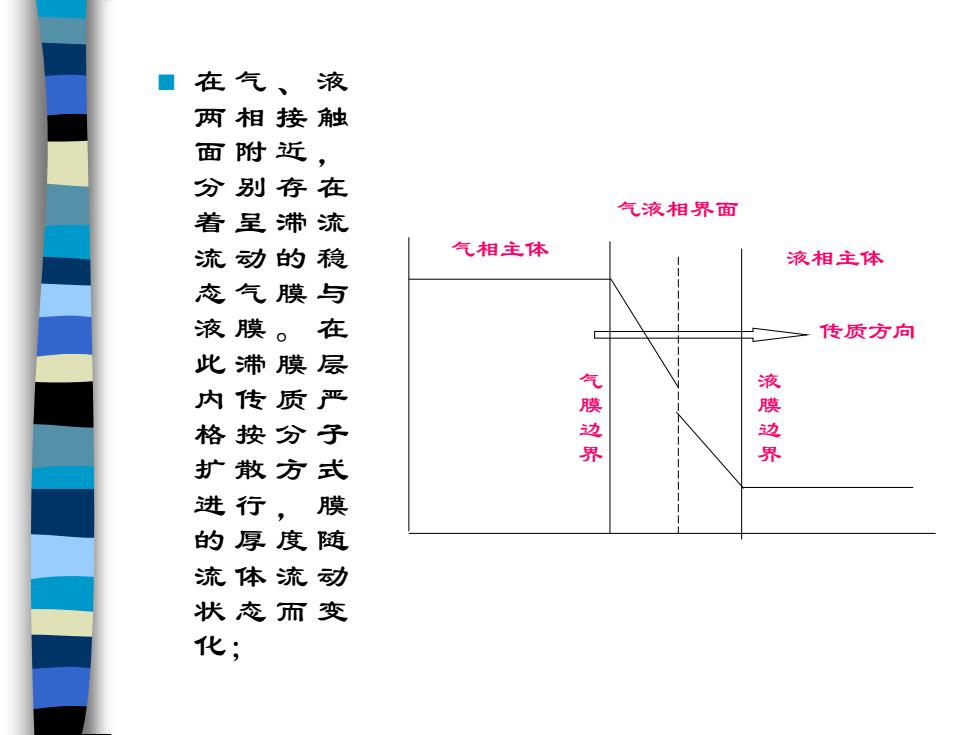

◼ 在 气 、 液 两相接触 面附近 ， 分别存在 着呈滞流 流动的稳 态气膜与 液 膜 。 在 此滞膜层 内传质严 格按分子 扩散方式 进 行 ， 膜 的厚度随 流体流动 状态而变 化； 气 膜 边 界 液 膜 边 界 气液相界面 气相主体 液相主体 传质方向
◼ 在 气 、 液 两相接触 面附近 ， 分别存在 着呈滞流 流动的稳 态气膜与 液 膜 。 在 此滞膜层 内传质严 格按分子 扩散方式 进 行 ， 膜 的厚度随 流体流动 状态而变 化； 气 膜 边 界 液 膜 边 界 气液相界面 气相主体 液相主体 传质方向

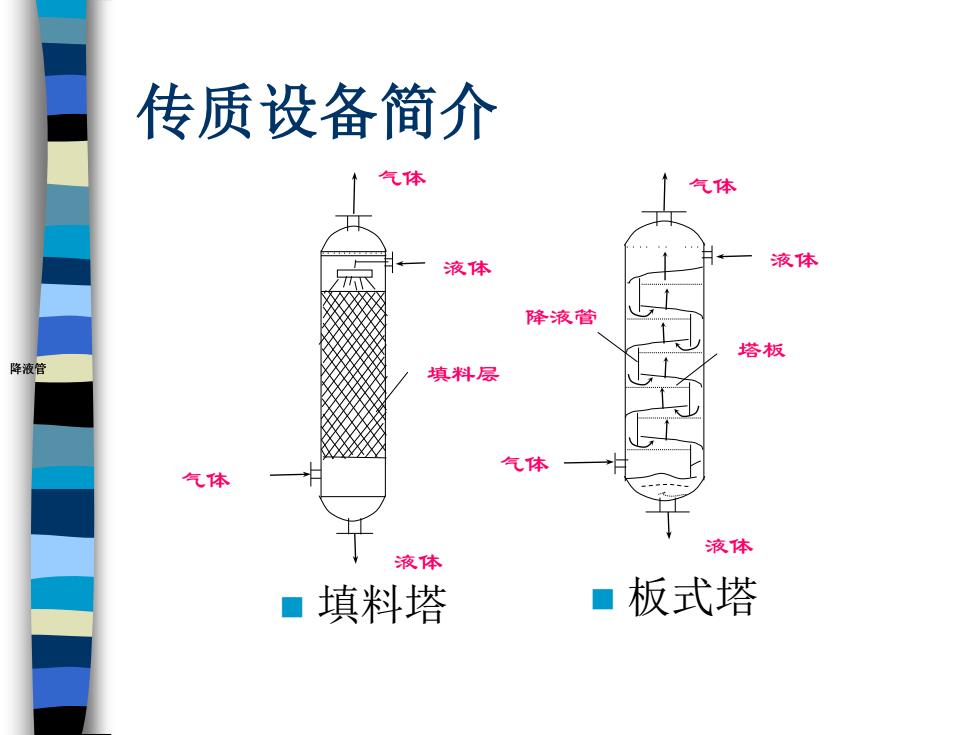

传质设备简介 ◼ 填料塔 ◼ 板式塔 降液管 降液管 填料层 气体 液体 气体 液体 塔板 气体 液体 气体 液体
传质设备简介 ◼ 填料塔 ◼ 板式塔 降液管 降液管 填料层 气体 液体 气体 液体 塔板 气体 液体 气体 液体

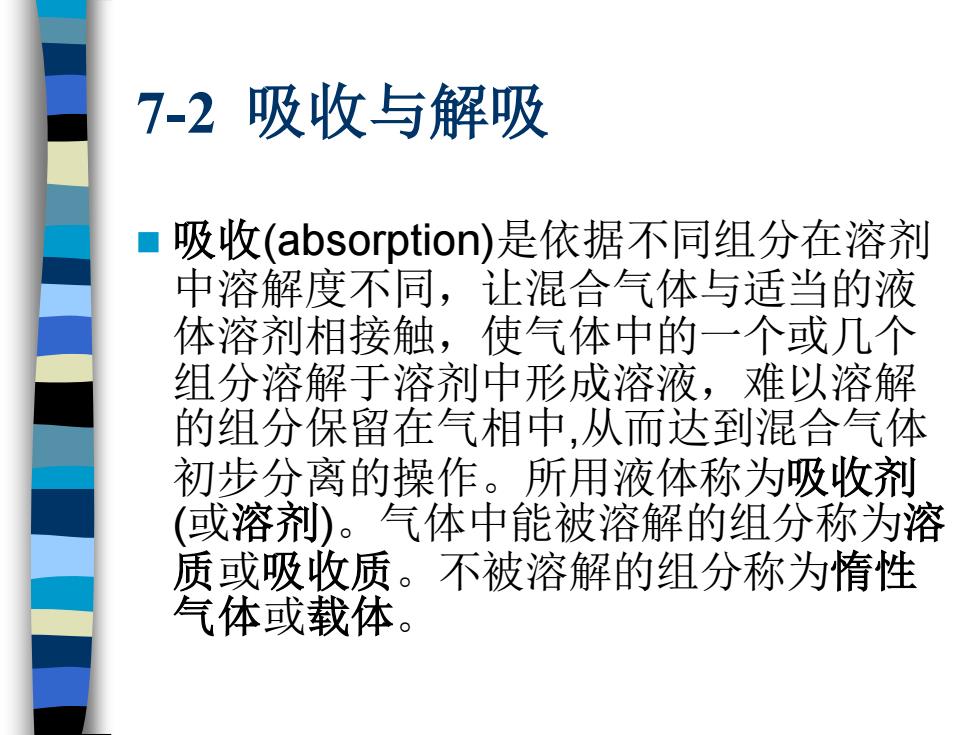

7-2 吸收与解吸 ◼ 吸收(absorption)是依据不同组分在溶剂 中溶解度不同，让混合气体与适当的液 体溶剂相接触，使气体中的一个或几个 组分溶解于溶剂中形成溶液，难以溶解 的组分保留在气相中,从而达到混合气体 初步分离的操作。所用液体称为吸收剂 (或溶剂)。气体中能被溶解的组分称为溶 质或吸收质。不被溶解的组分称为惰性 气体或载体
7-2 吸收与解吸 ◼ 吸收(absorption)是依据不同组分在溶剂 中溶解度不同，让混合气体与适当的液 体溶剂相接触，使气体中的一个或几个 组分溶解于溶剂中形成溶液，难以溶解 的组分保留在气相中,从而达到混合气体 初步分离的操作。所用液体称为吸收剂 (或溶剂)。气体中能被溶解的组分称为溶 质或吸收质。不被溶解的组分称为惰性 气体或载体

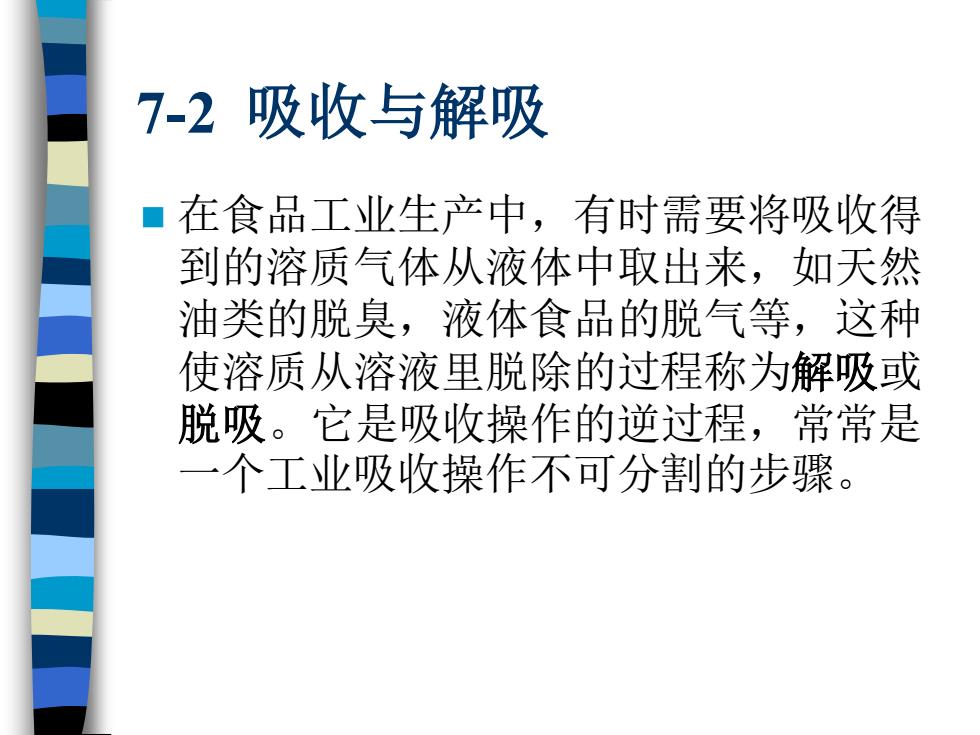

7-2 吸收与解吸 ◼ 在食品工业生产中，有时需要将吸收得 到的溶质气体从液体中取出来，如天然 油类的脱臭，液体食品的脱气等，这种 使溶质从溶液里脱除的过程称为解吸或 脱吸。它是吸收操作的逆过程，常常是 一个工业吸收操作不可分割的步骤
7-2 吸收与解吸 ◼ 在食品工业生产中，有时需要将吸收得 到的溶质气体从液体中取出来，如天然 油类的脱臭，液体食品的脱气等，这种 使溶质从溶液里脱除的过程称为解吸或 脱吸。它是吸收操作的逆过程，常常是 一个工业吸收操作不可分割的步骤
烟道气二氧化碳的气体 吸收工艺流程示意图 废气 解吸气 稀溶液 预热后的饱和溶液 冷却水进 净化CO2 烟 道 气 6 5 3 4 1 2 1-吸收塔 2-泵 3-换热器 4-冷却器 5-解吸塔 6-冷凝器
烟道气二氧化碳的气体 吸收工艺流程示意图 废气 解吸气 稀溶液 预热后的饱和溶液 冷却水进 净化CO2 烟 道 气 6 5 3 4 1 2 1-吸收塔 2-泵 3-换热器 4-冷却器 5-解吸塔 6-冷凝器
