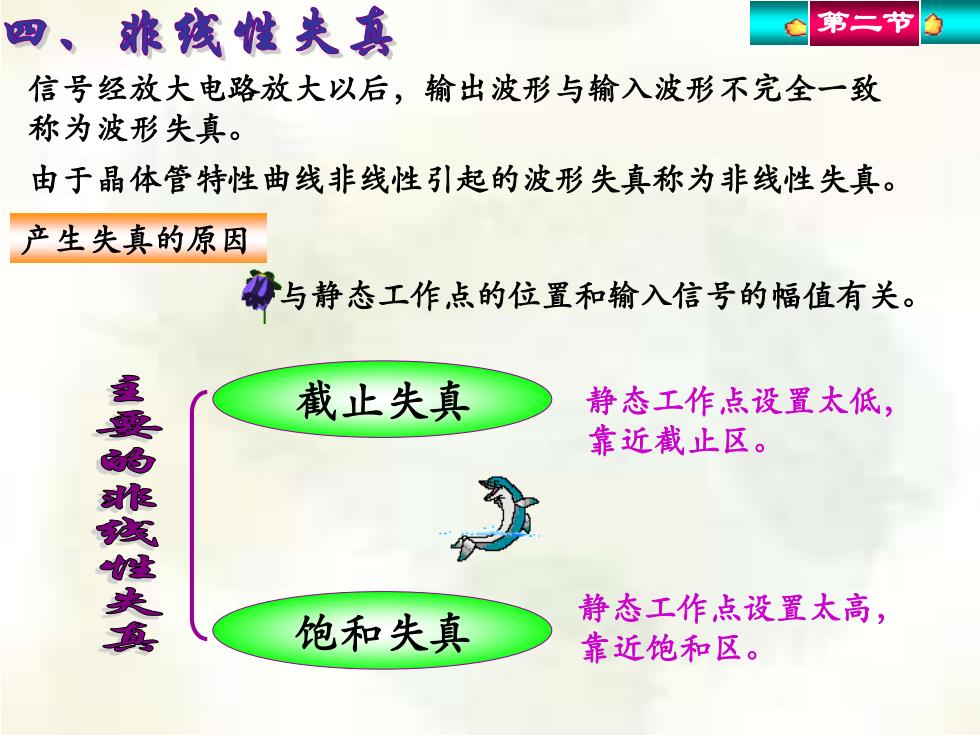

四、 非钱性失真 第二节 信号经放大电路放大以后，输出波形与输入波形不完全一致 称为波形失真。 由于晶体管特性曲线非线性引起的波形失真称为非线性失真。 产生失真的原因 霰与静态工作，点的位置和输入信号的幅值有关。 截止失真 静态工作，点设置太低， 金要的粮做性夫真 靠近截止区。 饱和失真 静态工作，点设置太高， 靠近饱和区
信号经放大电路放大以后，输出波形与输入波形不完全一致 称为波形失真。 由于晶体管特性曲线非线性引起的波形失真称为非线性失真。 产生失真的原因 与静态工作点的位置和输入信号的幅值有关。 截止失真 饱和失真 静态工作点设置太低， 靠近截止区。 静态工作点设置太高， 靠近饱和区。 第二节

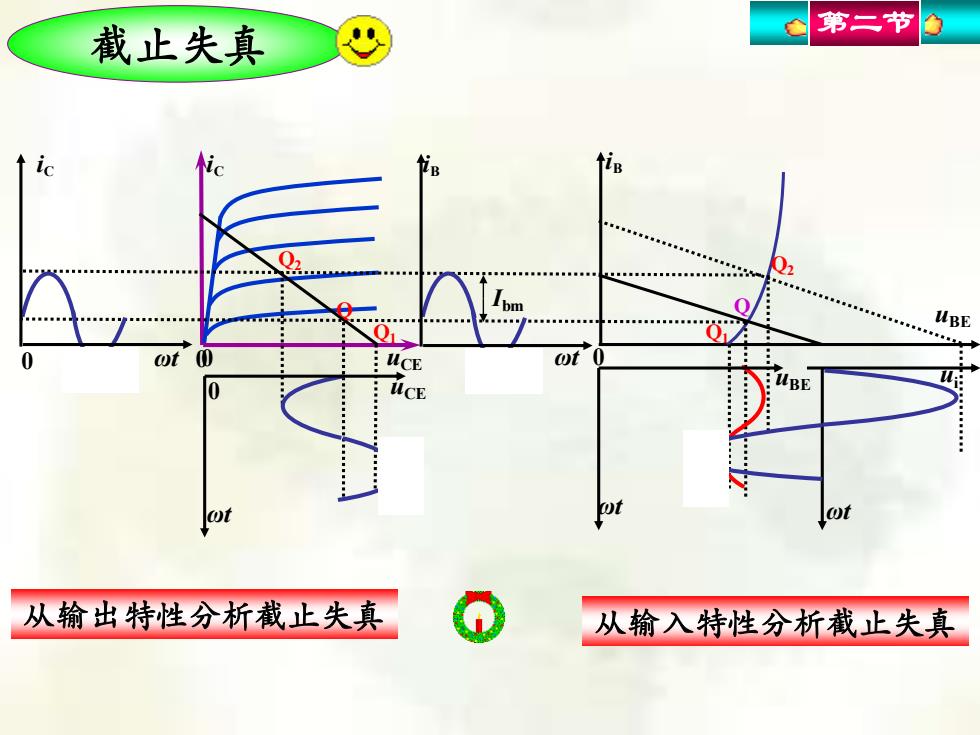

截止失真 第二节 ic WBE t ot ωt 从输出特性分析截止失真 从输入特性分析截止失真
截止失真 0 uCE Q2 iC iB 0 0 iC 0 ωt Q1 Q iB ωt Ibm Q2 Q uBE 从输出特性分析截止失真 从输入特性分析截止失真 ωt uBE ωt ui Q1 0 ωt uCE 第二节

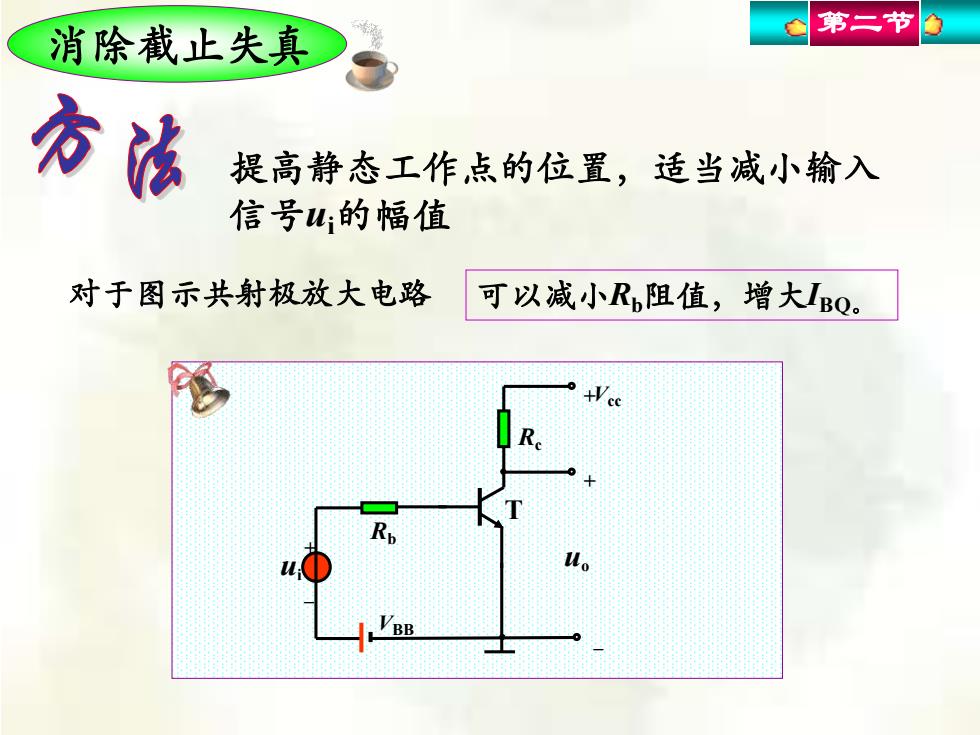

消除截止失真 第二节 方法 提高静态工作点的位置，适当减小输入 信号的幅值 对于图示共射极放大电路 可以减小R阻值，增大IBQ。 BB
消除截止失真 提高静态工作点的位置，适当减小输入 信号ui的幅值 对于图示共射极放大电路 可以减小Rb阻值，增大IBQ。 + _ Rb ui VBB T Vcc Rc uo + _ + 第二节

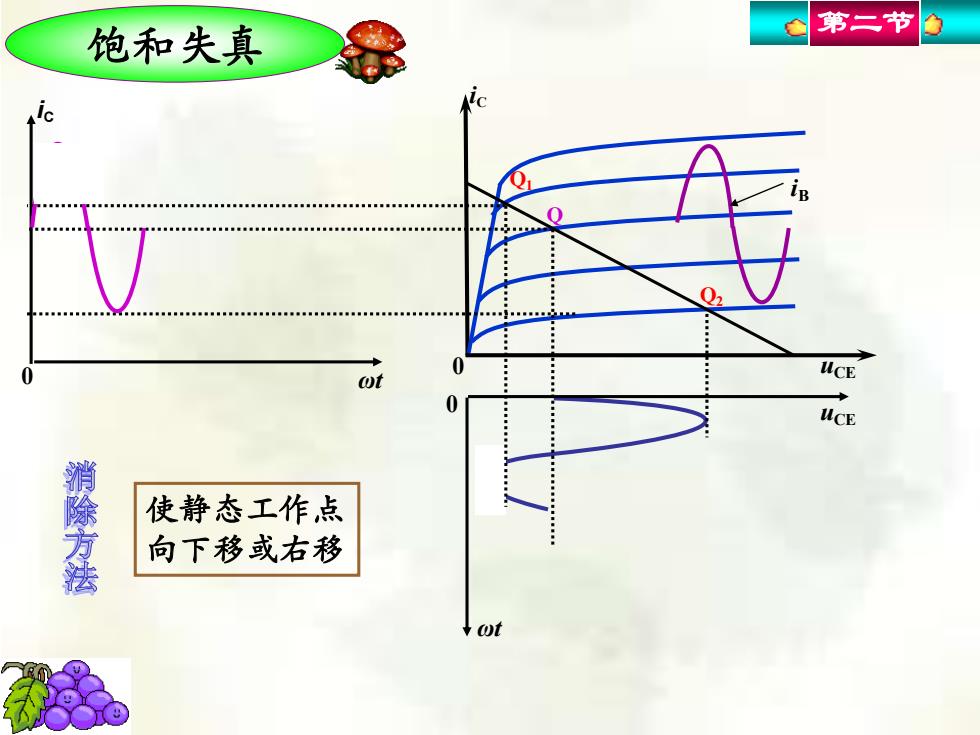

第二节 饱和失真 ..e..e MCE ωt HCE 消除方法 使静态工作，点 向下移或右移 ωt
饱和失真 iC 0 ωt 0 uCE iC Q1 Q2 Q 0 ωt uCE iB 使静态工作点 向下移或右移 第二节

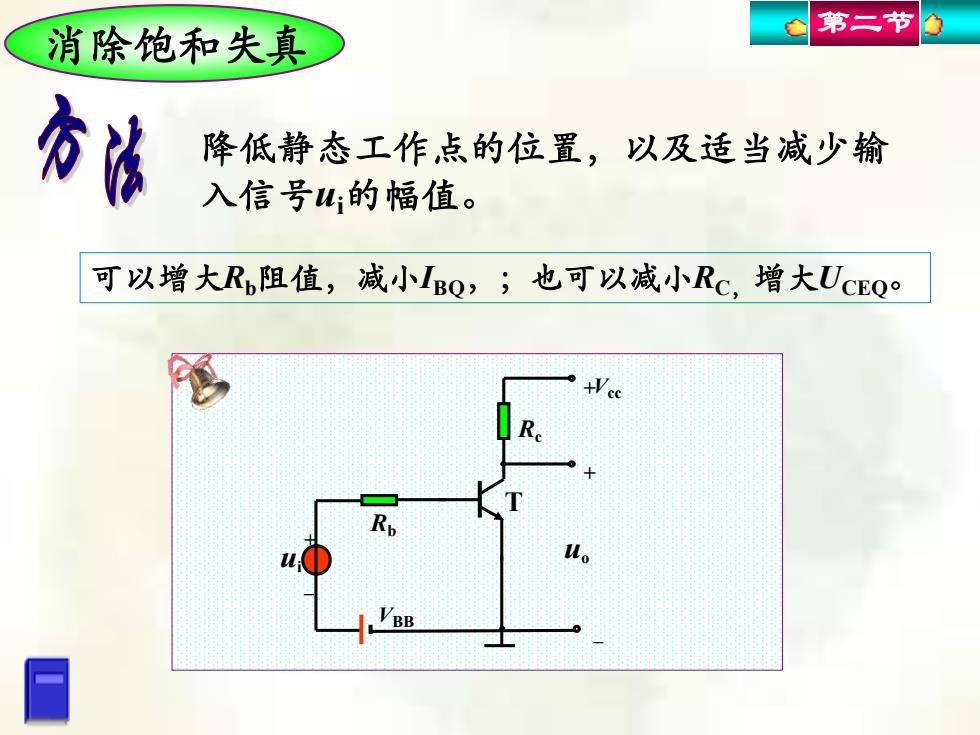

消除饱和失真 第二节 方告 降低静态工作，点的位置，以及适当减少输 入信号w的幅值。 可以增大R,阻值，减小IBo,；也可以减小Rc,增大UCEQ
消除饱和失真 降低静态工作点的位置，以及适当减少输 入信号ui的幅值。 可以增大Rb阻值，减小IBQ，；也可以减小RC，增大UCEQ。 + _ Rb ui VBB T Vcc Rc uo + _ + 第二节
