放大电路应遵循的原则 第一节 ①保证晶体管工作在放大区。放大电路中直流电源及有关电阻的 配置一定要使晶体管发射结为正向偏置，集电结为反向偏置。 应使输入信号得到足够的放大和顺利地传送。 电路中的元件 简介： 晶体管为NPN型硅管 基极直流电源VBB uBE 基极偏置电阻R 集电极直流电源Vcc 集电极负载电阻Rc 输入回路 输出回路一
输入回路 输出回路 放大电路应遵循的原则 保证晶体管工作在放大区。放大电路中直流电源及有关电阻的 配置一定要使晶体管发射结为正向偏置，集电结为反向偏置。 应使输入信号得到足够的放大和顺利地传送。 电路中的元件 简介： 基极直流电源VBB 集电极直流电源VCC 基极偏置电阻Rb 集电极负载电阻RC RS + _ ui uBE + _ + VBB _ b c e ic iE VCC uCE + _ RL uo + _ iB Rc us Rb T 晶体管为NPN型硅管 第一节

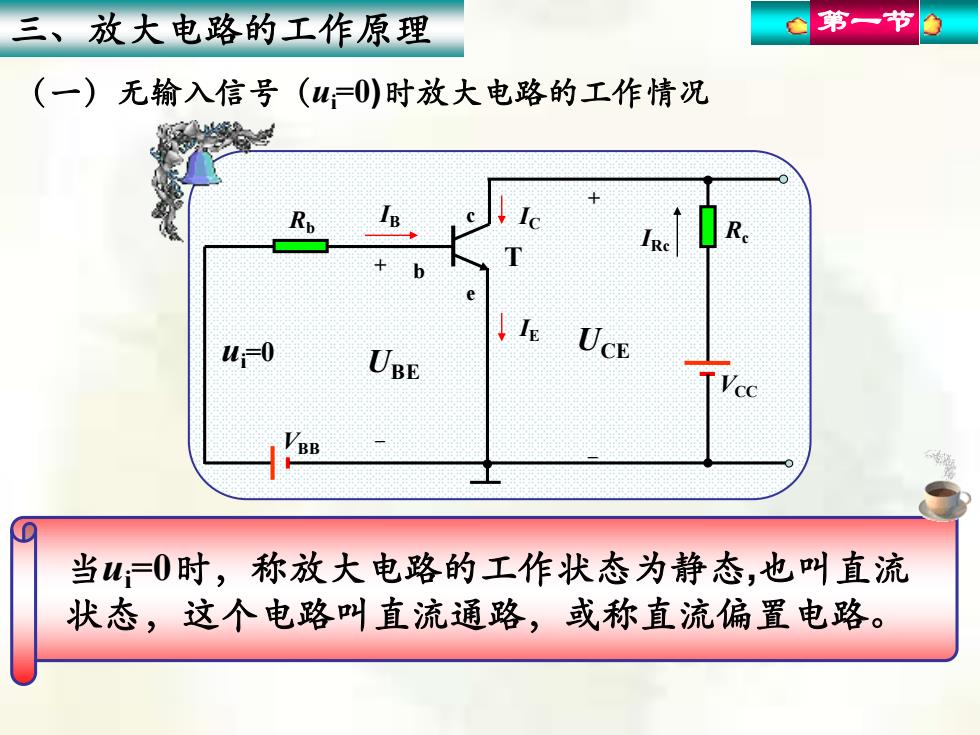

三、放大电路的工作原理 第一节 (一)无输入信号(u=0)时放大电路的工作情况 =0 UCE BB 0 当山=0时，称放大电路的工作状态为静态，也叫直流 状态，这个电路叫直流通路，或称直流偏置电路
三、放大电路的工作原理 （一）无输入信号（ui=0)时放大电路的工作情况 当ui=0时，称放大电路的工作状态为静态,也叫直流 状态，这个电路叫直流通路，或称直流偏置电路。 UBE + Rb b c e IC IE + IB _ ui=0 VBB T IRc UCE _ VCC Rc 第一节
二)有输入信号(0)时放大电路的工作情况 第一节 BB 当有交流输入信号山，放大电路的工作状态成为动态 电路中各处的电压和电流是由直流电源和交流信号共 同作用而产生的，各电量的总瞬时值可以分解为直流 分量和交流分量
（二）有输入信号（ui≠0)时放大电路的工作情况 当有交流输入信号ui，放大电路的工作状态成为动态 电路中各处的电压和电流是由直流电源和交流信号共 同作用而产生的，各电量的总瞬时值可以分解为直流 分量和交流分量。 _ uBE + Rb b c e iC iE + iB ui VBB T IRc uCE _ VCC Rc uo + _ + _ 第一节
以基极电流为例■ 第一节 B表示总瞬时值；表示交流分量瞬时值；表示直流分量；。表示正 弦交流分量的复数量形式；Ib表示交流有效值；Im表示交流幅值。 设输入信号w为正弦信号，即=msinot(mV UBE =UBE+UbemSin at iB Te+Iom sin at 输 入 8三 线 t Ig-Ipm R 0 wt i波 形图 π/2 3π/2 2π t 0π2元3m/22m
以基极电流为例 iB表示总瞬时值；ib表示交流分量瞬时值; IB表示直流分量； 表示正 弦交流分量的复数量形式；Ib表示交流有效值；Ibm表示交流幅值。 b I ui = Uimsint (mV) uB E = UB E +Ubem sint 设输入信号ui为正弦信号，即 输 入 特 性 曲 线 和 uBE、 iB 波 形图 iB = IB + Ibm sint iB uBE uBE uBE ωt ωt ωt IB+Ibm IB IB-Ibm iB 0 0 0 0 π/2 π 3π/2 2π π/2 π 3π/2 2π U BE UBE IB 第一节 _ uBE + Rb b c e iC iE + iB ui VBB T IRc uCE _ VCC Rc uo + _ + _
ic Bis =BIs+BIom sin ot 第一节 -Ic+Iom sin ot 根据图示电路， UcE=cc一ie●RcG Rcc那么 UCE =Vcc-IcRc-IemRe sin at 当输入信号u=0时， ic=lc,对应的 UCE UCE =Vcc-IcRo 所以 UCE UCE-Ucem Sin at ucE就是在直流电压UC之上叠加一个与ic变化相反的正弦交 流分量uceo uce=-Ucem sin ot Ucem sin(at-180)
根据图示电路， uCE =VCC − iRc • RC iRc =iC 那么 uCE =VCC − ICRC − IcmRc sint 当输入信号ui=0时， iC=IC，对应的 uCE = UCE −Ucem sint uCE就是在直流电压UCE之上叠加一个与iC变化相反的正弦交 流分量uce。 uce = −Ucem sint = Ucem sin(t −180) 所以 _ uBE + Rb b c e iC iE + iB ui VBB T IRc uCE _ VCC Rc uo + _ + _ 第一节
