吉林大学远程教育课件 UN/VERSITY CHINA 1040 数字逻辑 (第三十讲) 主讲人：魏达 学时：48
吉林大学远程教育课件 (第二十讲) 主讲人 ： 魏 达 学 时：48 数 字 逻 辑

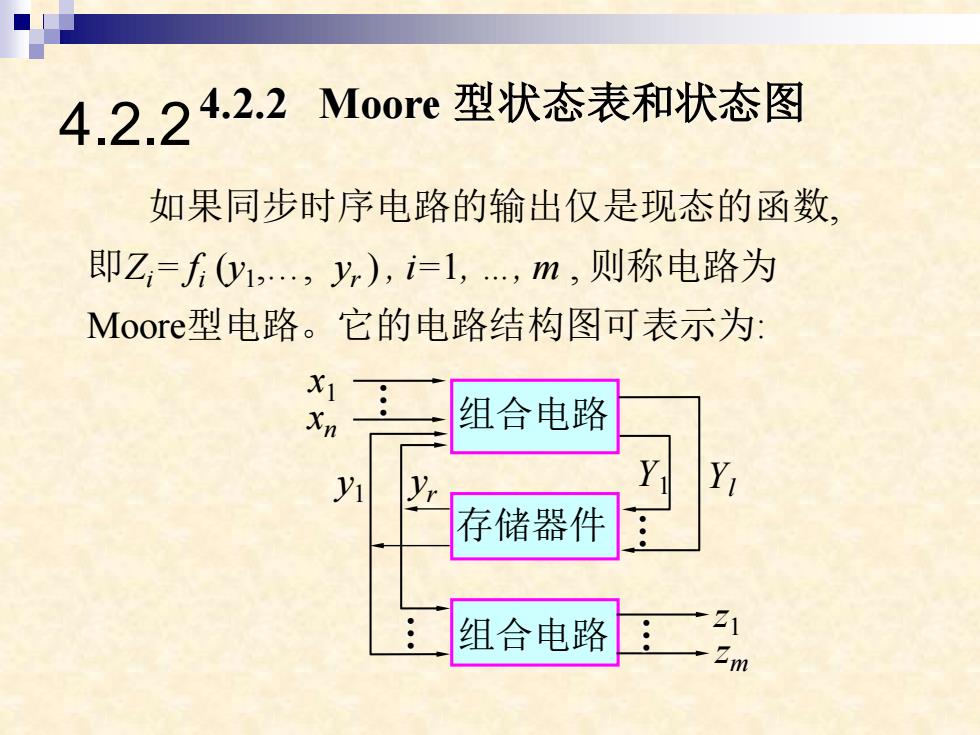

4.2.242.2 Moore型状态表和状态图 如果同步时序电路的输出仅是现态的函数， 即Z=f0y1,y,),i=1,…,m,则称电路为 Moore型电路。它的电路结构图可表示为： Xn 组合电路 Y Y 存储器件 组合电路 21 Zm
4.2.2 Moore 型状态表和状态图 如果同步时序电路的输出仅是现态的函数, 即Zi= fi (y1 ,…, yr ) , i=1, …, m , 则称电路为 Moore型电路。它的电路结构图可表示为: x1 xn 组合电路 … … … y1 yr Y1 Yl 存储器件 组合电路 z1 zm … 4.2.2

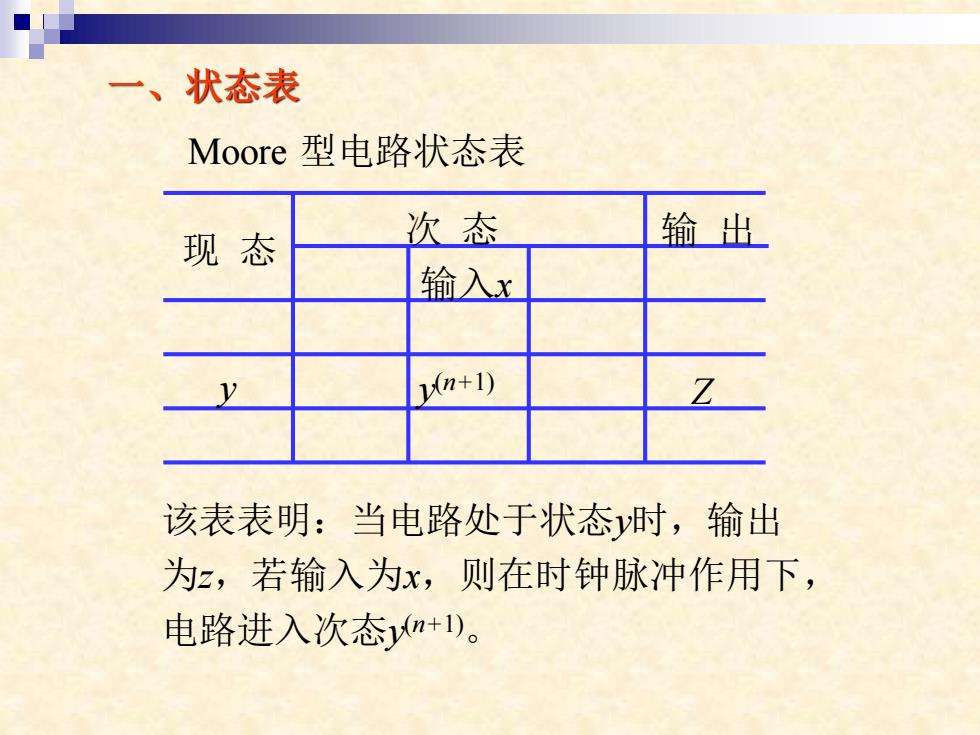

一、状态表 Moore型电路状态表 现态 次态 输出 输入x yn+1) Z 该表表明：当电路处于状态y时，输出 为2，若输入为x,则在时钟脉冲作用下， 电路进入次态yn+1)
一、状态表 Moore 型电路状态表 现 态 次 态 输入x y y (n+1) Z 输 出 该表表明：当电路处于状态y时，输出 为z，若输入为x，则在时钟脉冲作用下， 电路进入次态y (n+1)

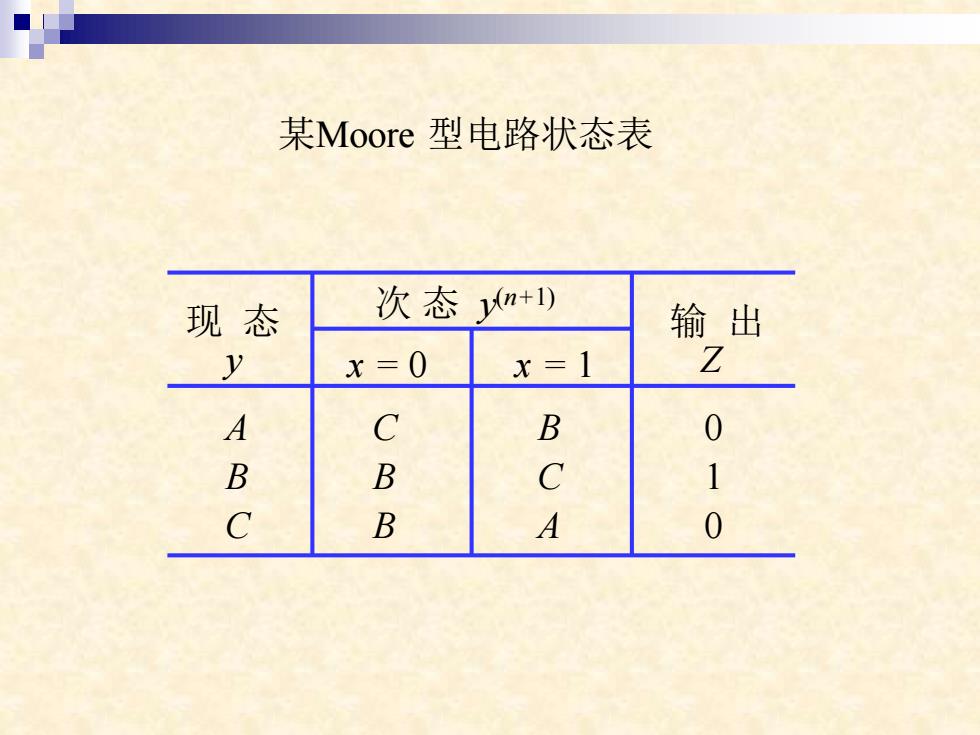

某Moore型电路状态表 现态 次态n+) 输出 x=0 x=1 A C B 0 B B C 1 C B A 0
某Moore 型电路状态表 现 态 次 态 y (n+1) y x = 0 C B B x = 1 A B C 输 出 Z B C A 0 1 0

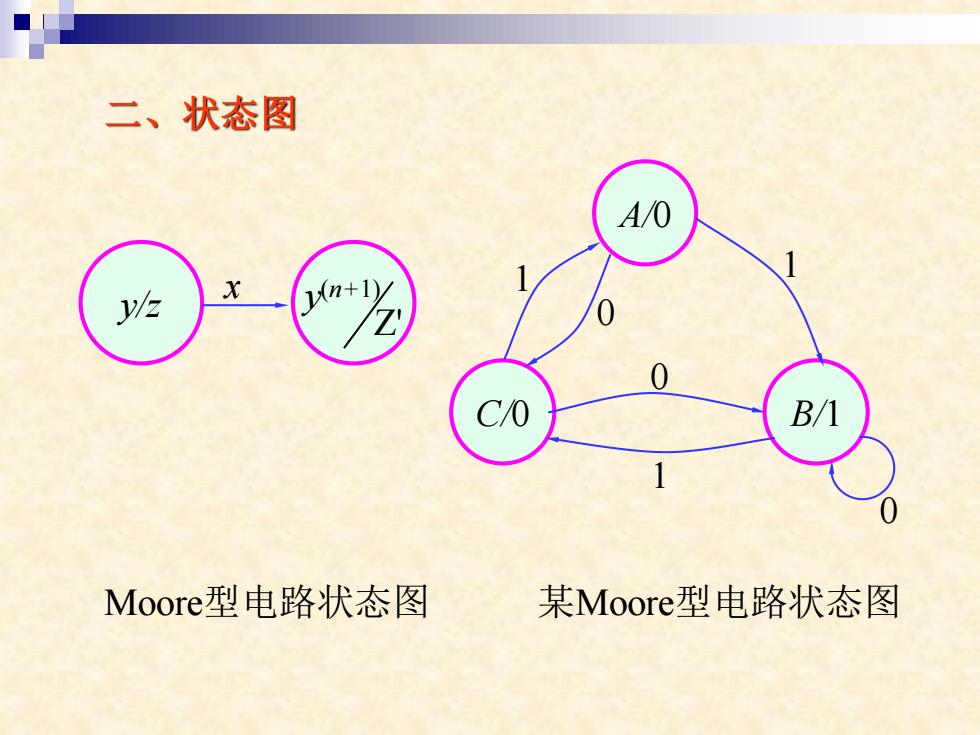

二、状态图 A/0 № n+1)/ Z B/1 Moore型电路状态图 某Moore型电路状态图
二、状态图 Moore型电路状态图 某Moore型电路状态图 y/z x y (n+1) Z' C/0 A/0 B/1 0 1 0 1 1 0
