时序电路输入信号的波形图： 时钟脉冲 (CP) 几几几几几几几几 同步脉神0凡凡0凡0凡凡 异步脉冲凡0凡0几0凡凡 同步电平0110101 异步电平10风00凡0
时序电路输入信号的波形图： 时钟脉冲 (CP) 同步脉冲 0 1 1 0 1 0 1 1 异步脉冲 1 0 1 0 1 0 1 1 同步电平 0 1 1 0 1 0 1 1 异步电平 1 0 1 0 1 0 1 0
4.2 4.2状态表和状态图 状态表与状态图是用来表示同步时序电路 的输入、输出、现态、次态之间转移关系的两 种常用工具。 4.2.1Meay型状态表和状态图 如果同步时序电路的输出是输入和现 态的函数，即Z,=(1,,xny1,.,y), i=1,,m,则称该电路为Mealy型电路
4.2 状态表和状态图 状态表与状态图是用来表示同步时序电路 的输入、输出、现态、次态之间转移关系的两 种常用工具。 4.2.1 Mealy 型状态表和状态图 如果同步时序电路的输出是输入和现 态的函数，即Zi= fi (x1 ,…， xn ; y1 ,…， yr ) , i=1, …, m ，则称该电路为Mealy型电路。 4.2

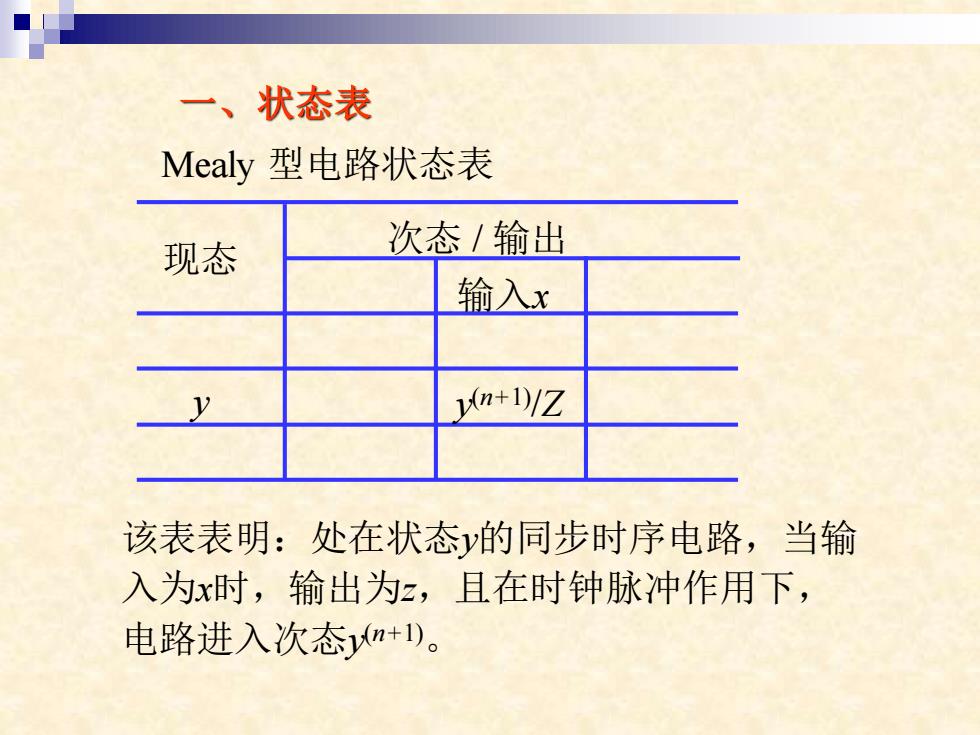

一、状态表 Mealy型电路状态表 现态 次态/输出 输入x y n+1)/Z 该表表明：处在状态y的同步时序电路，当输 入为x时，输出为z,且在时钟脉冲作用下， 电路进入次态n+)
一、状态表 Mealy 型电路状态表 现态 次态 / 输出 输入x y y (n+1)/Z 该表表明：处在状态y的同步时序电路，当输 入为x时，输出为z，且在时钟脉冲作用下， 电路进入次态y (n+1)

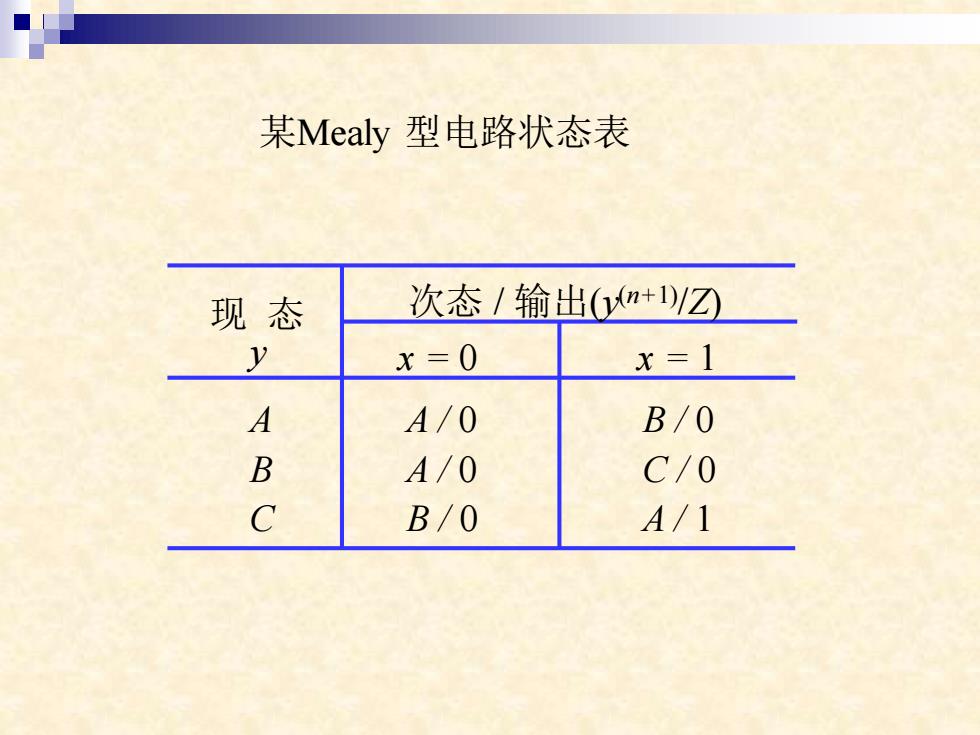

某Mealy型电路状态表 现态 次态/输出n+1/Z☑ y x=0 x=1 A A/0 B/0 B A/0 C/0 C B/0 A/1
某Mealy 型电路状态表 现 态 次态 / 输出(y (n+1)/Z) y x = 0 A / 0 A / 0 B / 0 x = 1 B / 0 C / 0 A / 1 A B C
二、状态图 状态图是一种反映同步时序电路状态转 移规律和输入、输出取值关系的有向图。 0/0 1/0 x/z n+1 B 0/0 1/1 0/0 1/0 Mealy型电路状态图 某Mealy型电路状态图
二、状态图 状态图是一种反映同步时序电路状态转 移规律和输入、输出取值关系的有向图。 y x/z y (n+1) Mealy型电路状态图 某Mealy型电路状态图 A C B 0/0 1/0 0/0 0/0 1/0 1/1
