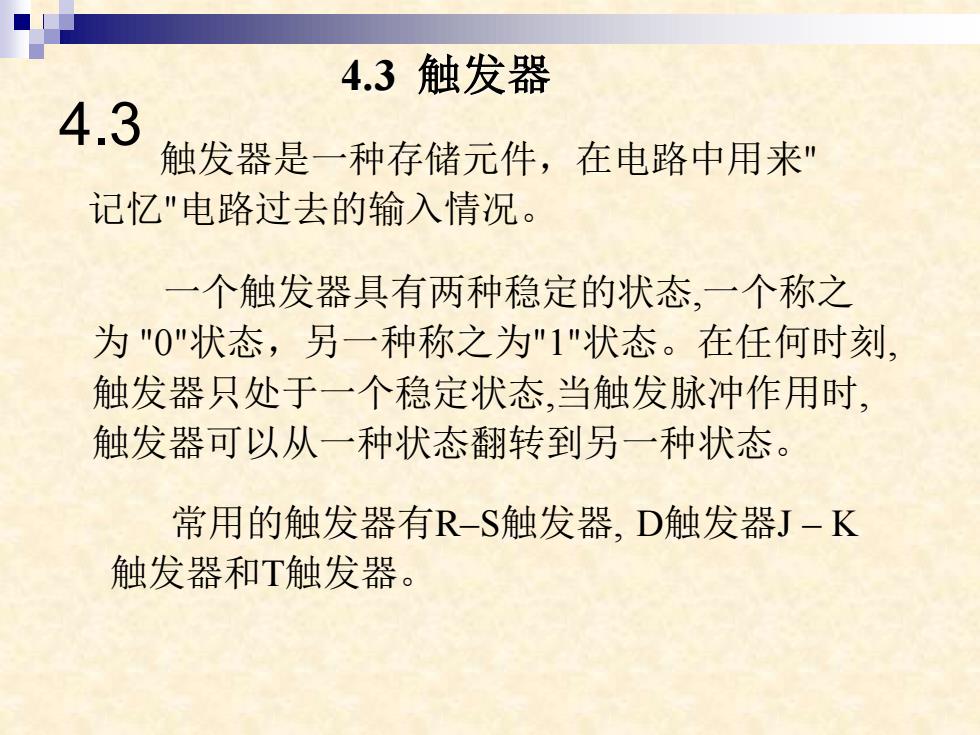

4.3触发器 4.3 触发器是一种存储元件，在电路中用来” 记忆"电路过去的输入情况。 一个触发器具有两种稳定的状态，一个称之 为"0"状态，另一种称之为"1"状态。在任何时刻， 触发器只处于一个稳定状态，当触发脉冲作用时， 触发器可以从一种状态翻转到另一种状态。 常用的触发器有R-S触发器，D触发器J-K 触发器和T触发器
4.3 触发器 触发器是一种存储元件，在电路中用来" 记忆"电路过去的输入情况。 一个触发器具有两种稳定的状态,一个称之 为 "0"状态，另一种称之为"1"状态。在任何时刻, 触发器只处于一个稳定状态,当触发脉冲作用时, 触发器可以从一种状态翻转到另一种状态。 常用的触发器有R–S触发器, D触发器J – K 触发器和T触发器。 4.3

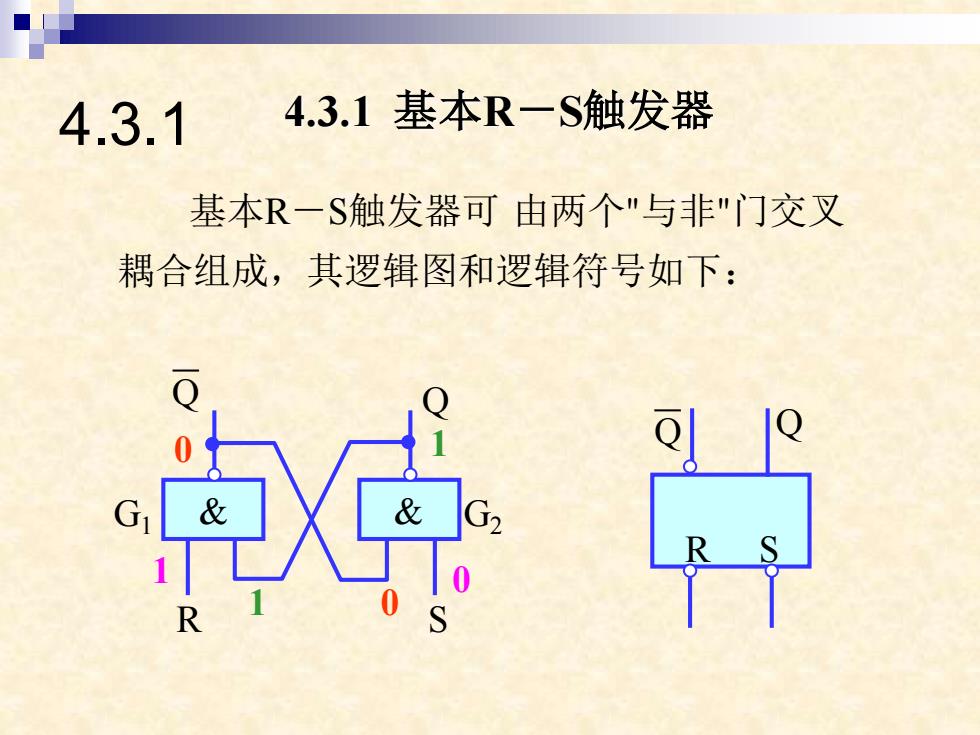

4.3.1 4.3.1基本R一S触发器 基本R一S触发器可由两个"与非"门交叉 耦合组成，其逻辑图和逻辑符号如下： Q &
4.3.1 基本R－S触发器 基本R－S触发器可 由两个"与非"门交叉 耦合组成，其逻辑图和逻辑符号如下： G1 & & R Q G2 S Q 0 1 1 1 0 0 Q R S Q 4.3.1

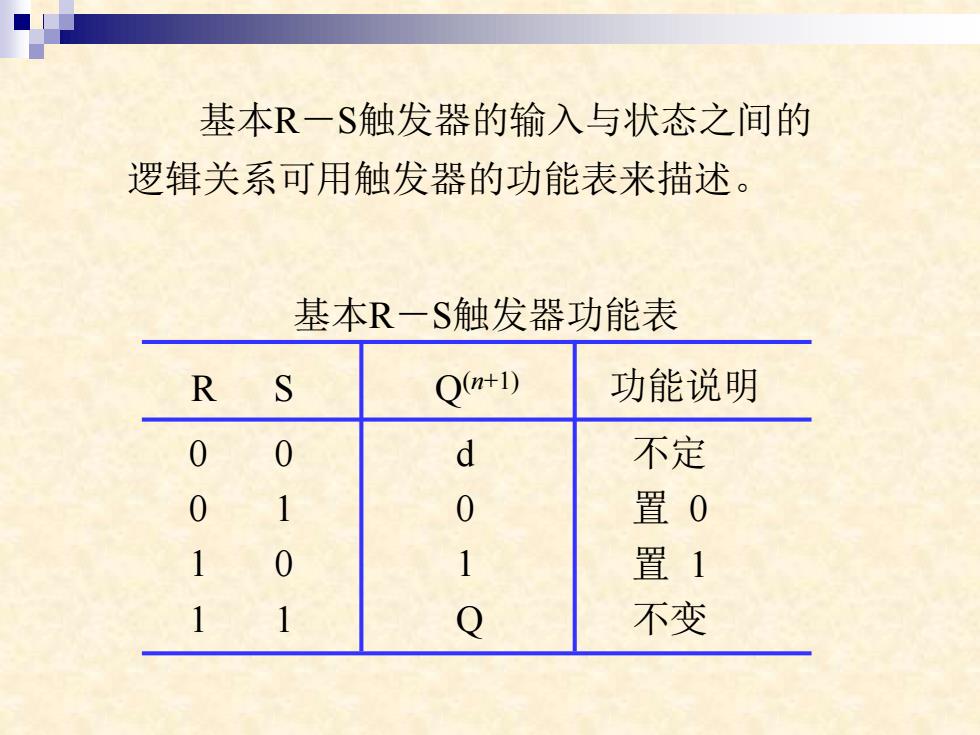

基本R一S触发器的输入与状态之间的 逻辑关系可用触发器的功能表来描述。 基本R一S触发器功能表 R Q(n+1) 功能说明 0 0 d 不定 0 1 0 置0 1 0 1 置1 Q 不变
基本R－S触发器的输入与状态之间的 逻辑关系可用触发器的功能表来描述。 R S Q(n+1) 功能说明 0 0 0 1 1 0 1 1 d 0 1 Q 不定 置 0 置 1 不变 基本R－S触发器功能表

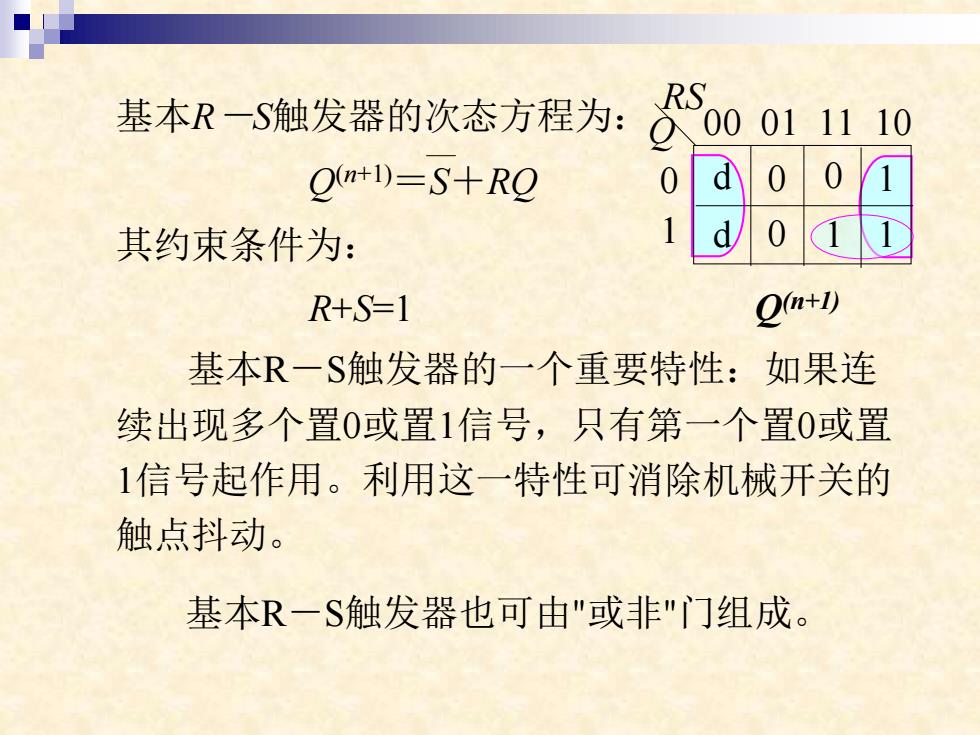

基本R一S触发器的次态方程为： RS 0011110 Q(o+D)=S+RO 其约束条件为： R+S=1 Dinty 基本R一S触发器的一个重要特性：如果连 续出现多个置0或置1信号，只有第一个置0或置 1信号起作用。利用这一特性可消除机械开关的 触点抖动。 基本R一S触发器也可由"或非"门组成
基本R－S触发器的次态方程为： Q(n+1)＝S＋RQ 其约束条件为： R+S=1 基本R－S触发器的一个重要特性：如果连 续出现多个置0或置1信号，只有第一个置0或置 1信号起作用。利用这一特性可消除机械开关的 触点抖动。 基本R－S触发器也可由"或非"门组成。 0 00 01 11 10 0 1 RS Q 0 Q(n+1) d d 0 1 1 1

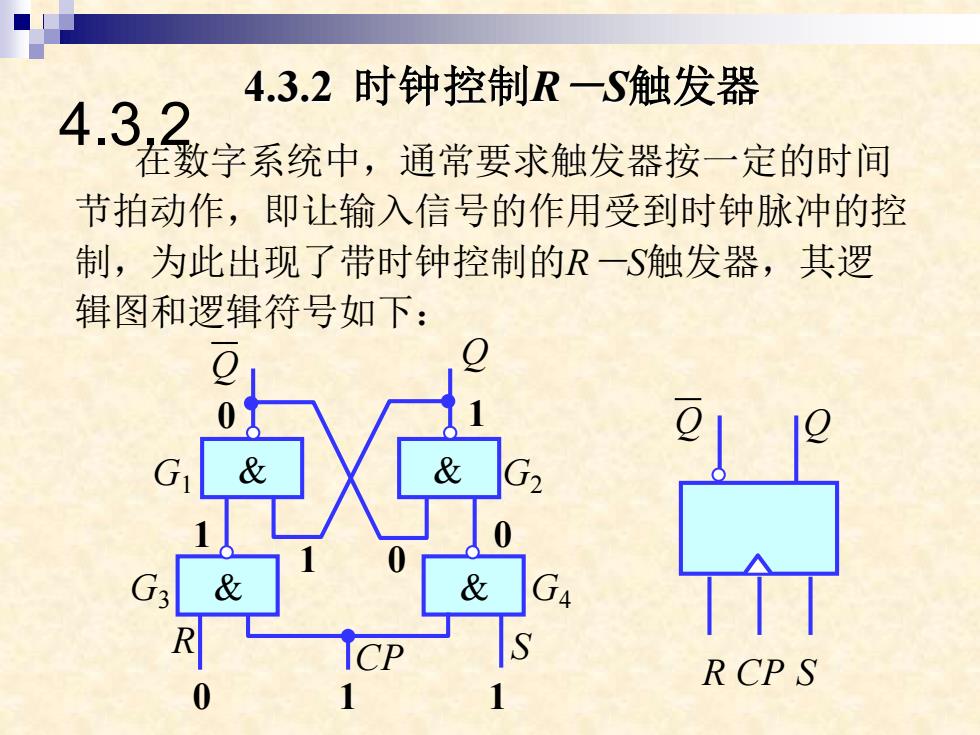

4.3.2时钟控制R一S触发器 4.3. 在数字系统中，通常要求触发器按一定的时间 节拍动作，即让输入信号的作用受到时钟脉冲的控 制，为此出现了带时钟控制的R一S触发器，其逻 辑图和逻辑符号如下： & G: & & R D R CPS 0
4.3.2 时钟控制R－S触发器 在数字系统中，通常要求触发器按一定的时间 节拍动作，即让输入信号的作用受到时钟脉冲的控 制，为此出现了带时钟控制的R－S触发器，其逻 辑图和逻辑符号如下： G1 & & R Q G2 S Q & & CP G3 G4 Q R S Q CP 0 1 1 1 0 1 1 0 0 4.3.2
