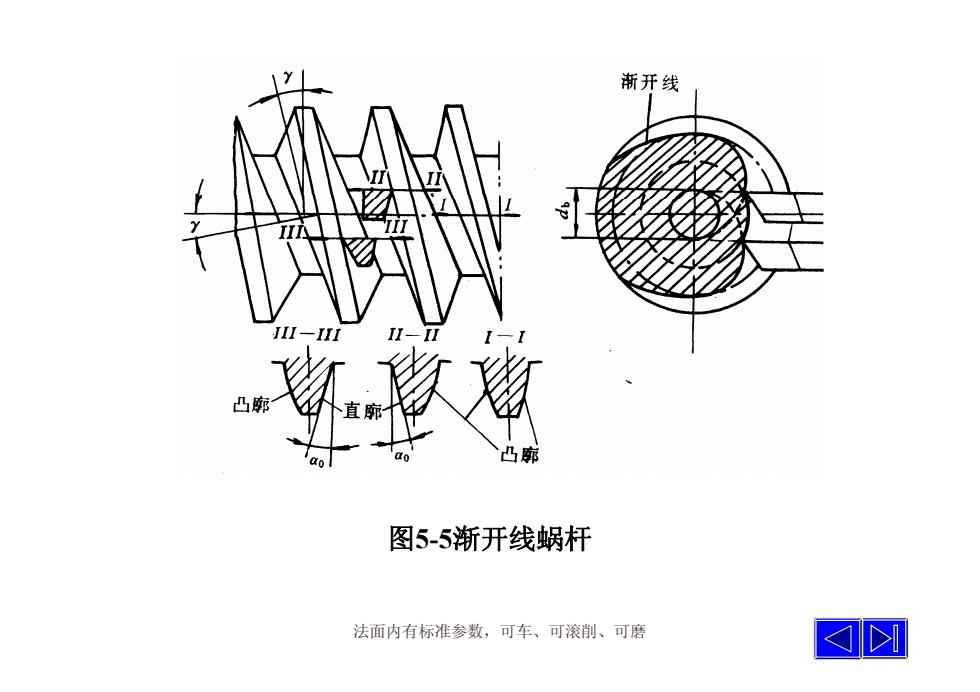

浙开线--一凸廓直厢凸座图5-5渐开线蜗杆法面内有标准参数，可车、可滚削、可磨△M
图5-5渐开线蜗杆 法面内有标准参数，可车、可滚削、可磨

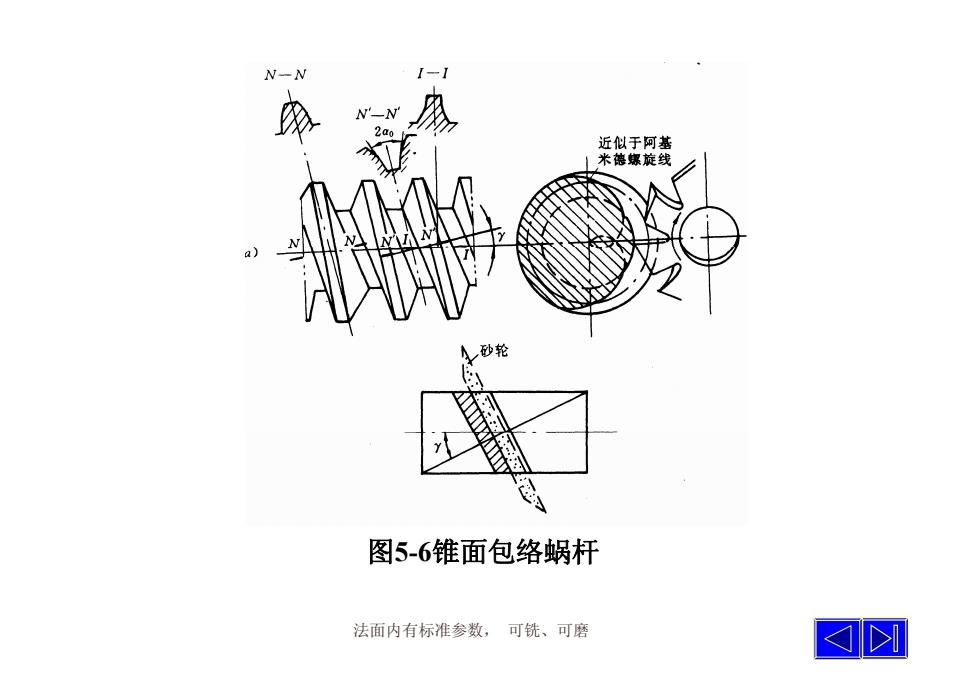

N-近似于阿基米德螺旋线图5-6锥面包络蜗杆法面内有标准参数，可铣、可磨M
图5-6锥面包络蜗杆 法面内有标准参数， 可铣、可磨

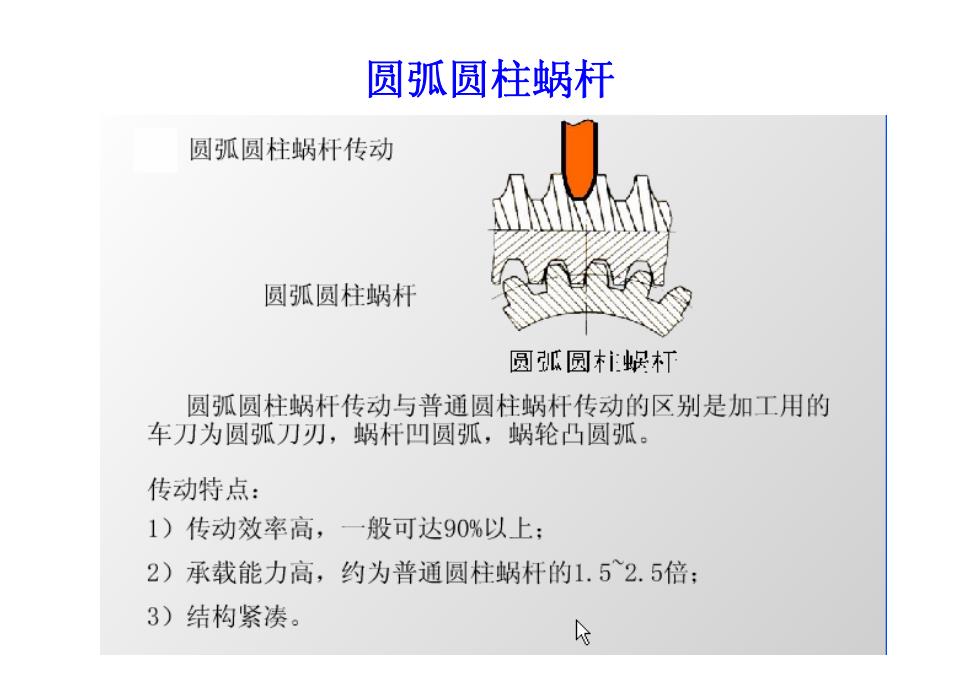

圆弧圆柱蜗杆圆弧圆柱蜗杆传动圆弧圆柱蜗杆圆弧圆柱蜗杠圆弧圆柱蜗杆传动与普通圆柱蜗杆传动的区别是加工用的车刀为圆弧刀刃，蜗杆凹圆弧，蜗轮凸圆弧。传动特点：1）传动效率高，一般可达90%以上：2）承载能力高，约为普通圆柱蜗杆的1.5~2.5倍；3）结构紧凑。A
圆弧圆柱蜗杆
三、普通圆柱蜗杆传动的形成及传动原理将斜齿轮的螺旋角不断增大，而分度圆直径不断减小，这样在分度圆柱上形成一条或数条螺旋线。1β,+=900β1+β2=900即β,=M
三、普通圆柱蜗杆传动的形成及传动原理 β β β γ β1 β 2 β1 + γ=90 0 β1 + β 2=90 0 即β2 = γ 将斜齿轮的螺旋角不断增大，而分度圆直径不断 减小，这样在分度圆柱上形成一条或数条螺旋线
第二节蜗杆传动的失效、材料及计算准则πd jn1V1Vs60 × 1000 × cos cos y一、失效形式1、闭式传动：1胶合；磨损；点蚀；V折断；塑性变形。失效经常发生在蜗轮的轮齿2、开式传动：上：滑动速度Vs大，发热量大，更易胶合和磨损。磨损；轮齿折断。M
第二节 蜗杆传动的失效、材料及计算准则 γ π γ 60 1000 cos d n cos v v 1 1 1 s × × = = n 2 n 1 v 2 v s v 1 一、失效形式 1、闭式传动： 胶合；磨损；点蚀； 折断；塑性变形。 2、开式传动： 磨损；轮齿折断。 失效经常发生在蜗轮的轮齿 上；滑动速度 V S大，发热量 大，更易胶合和磨损
