数据地址的基本格式为：ATxy A—元件名称，即该数据在数据存储器中 的区域地址，可以是表中的元件符号 T一数据类型，若为位寻址，则无该项， 若为字节、字或双字寻址，则T的取值应分别 为B、W和D X一字节地址 y一字节内的位地址，只有位寻址时才有 该项 各元件在主机中的实际可用数量不同，同 元件在不同型号的主机中的数量也不同。因 此实际编程时要参见主机主要技术指标表。 2025/1/4 新疆大学电气工程学院 26
2025/1/4 新疆大学电气工程学院 26 数据地址的基本格式为：ATx.y A——元件名称，即该数据在数据存储器中 的区域地址，可以是表中的元件符号 T——数据类型，若为位寻址，则无该项， 若为字节、字或双字寻址，则T的取值应分别 为B、W和D x——字节地址 y——字节内的位地址，只有位寻址时才有 该项 各元件在主机中的实际可用数量不同，同 一元件在不同型号的主机中的数量也不同。因 此实际编程时要参见主机主要技术指标表
1) 按位寻址的格式为：Axy 位寻址必须指定元件名称、字节地址和位号， 位寻址格式如图所示。 可以进行位寻址的编程元件有：I、Q、M、 SM、L、V和S。 MSB LSB 76543210 10 I4.5 12 字节的位，即位号 3 位地址与字节地址之间的间隔 字节地址 元件名称（区域标志） 114.2 115 2025/1/4 位軼聱武气工程学院 27
2025/1/4 新疆大学电气工程学院 27 1) 按位寻址的格式为：Ax.y 位寻址必须指定元件名称、字节地址和位号， 位寻址格式如图所示。 可以进行位寻址的编程元件有：I、Q、M、 SM、L、V和S。 位寻址格式
另外，存储器内另有一些元件具有一定 功能的硬件，由于元件数量很少，所以不用 指出元件所在存储区域的字节，而是直接指 出它的编号。 寻址格式为：Ay 用此方式进行编址的元件有：T、C、HC 和AC。 2025/1/4 新疆大学电气工程学院 28
2025/1/4 新疆大学电气工程学院 28 另外，存储器内另有一些元件具有一定 功能的硬件，由于元件数量很少，所以不用 指出元件所在存储区域的字节，而是直接指 出它的编号。 寻址格式为：Ay 用此方式进行编址的元件有：T、C、HC 和AC

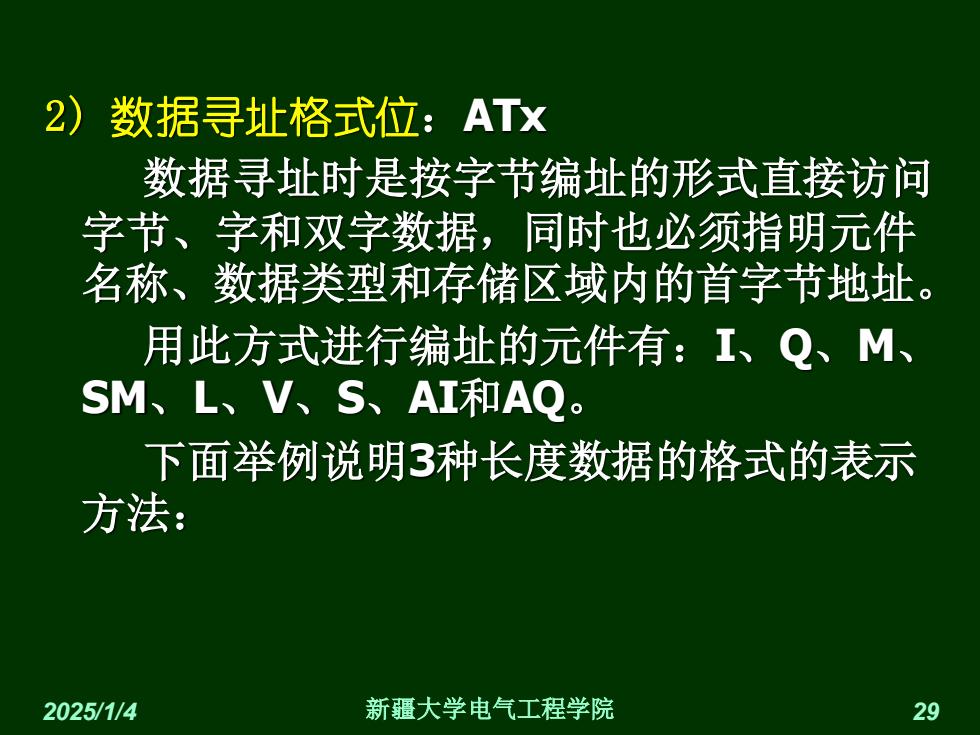

2) 数据寻址格式位：ATx 数据寻址时是按字节编址的形式直接访问 字节、字和双字数据，同时也必须指明元件 名称、数据类型和存储区域内的首字节地址。 用此方式进行编址的元件有：I、Q、M、 SM、L、V、S、AI和AQ。 下面举例说明3种长度数据的格式的表示 方法： 2025/1/4 新疆大学电气工程学院 29
2025/1/4 新疆大学电气工程学院 29 2) 数据寻址格式位：ATx 数据寻址时是按字节编址的形式直接访问 字节、字和双字数据，同时也必须指明元件 名称、数据类型和存储区域内的首字节地址。 用此方式进行编址的元件有：I、Q、M、 SM、L、V、S、AI和AQ。 下面举例说明3种长度数据的格式的表示 方法：

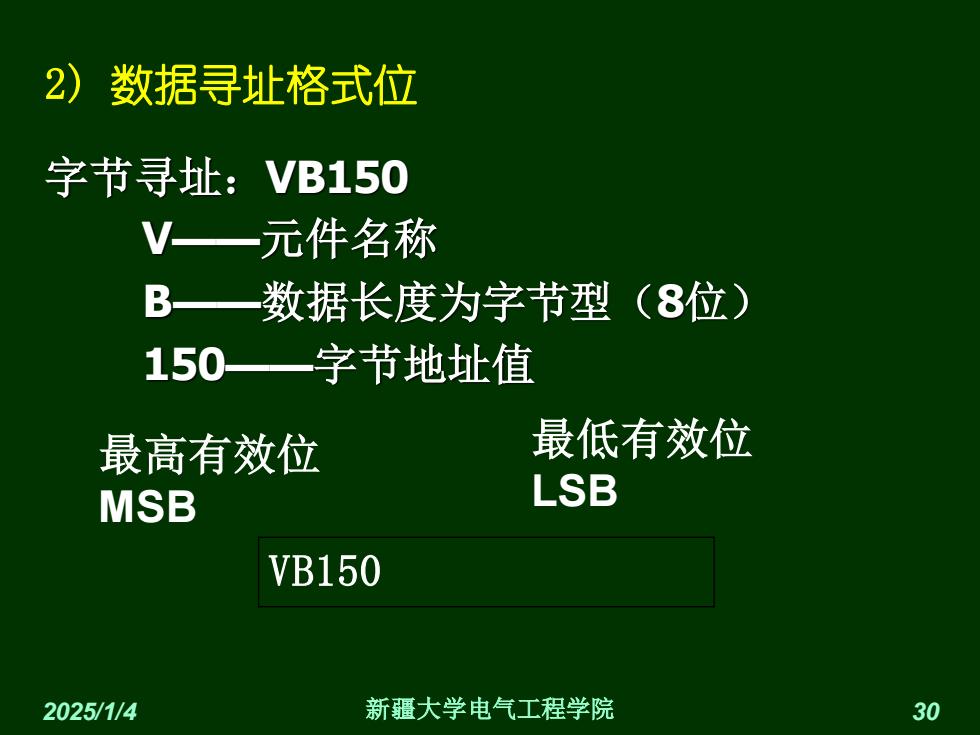

2) 数据寻址格式位 字节寻址：VB150 V—元件名称 B一数据长度为字节型(8位) 150—字节地址值 最高有效位 最低有效位 MSB LSB VB150 2025/1/4 新疆大学电气工程学院 30
2025/1/4 新疆大学电气工程学院 30 字节寻址：VB150 V——元件名称 B——数据长度为字节型（8位） 150——字节地址值 VB150 最高有效位 MSB 最低有效位 LSB 2) 数据寻址格式位
