第三节 S7-200型PLC的指令系统 数据类型 1.数据类型及取值范围布尔型、整型和实型（浮点数）。如表所示。 数据格式和取值范围 寻址格式 数据长度（位） 数据类型 取值范围 B00L(位) 1(位) 布尔数 真(1)；假(0) BYTE(字节) 8(字节) 无符号整数 0~255;0~FF(H) INT 有符号整数 -32768~32767: (整数) 16(字) 80007FFF(H) WORD 无符号整数 0~65535; (字) 0~FFFF (H) DINT 32(双字) 有符号整数 -21474836482147483647; (双整数) 80000000~7 FFFFFFF(H) DWORD 无符号整数 0~4294967295; (双字) 0~FFFF FFFF (H) REAL IEEE32位 -3.402823E+38~-1.175495E-38(负数) (实数) 单精度浮点数 +1.175495E-38~+3.402823E+38(正数) 不能绝对精确地表示零 ASCI 字符列表 ASCⅡ字符、 8(字节)/个 汉字内码（每个汉字2字节） STRING 字符串 1~254个ASCⅡ字符、 (字符串) 新疆大学电气工程学院 字内码（每个汉字2字节） 2025/1i4 21
2025/1/4 新疆大学电气工程学院 21 第三节 S7-200型PLC的指令系统 一、数据类型 1. 数据类型及取值范围 布尔型、整型和实型（浮点数）。如表所示。 数据格式和取值范围 寻址格式 数据长度（位） 数据类型 取值范围 BOOL（位） 1（位） 布尔数 真（1）；假（0） BYTE（字节） 8（字节） 无符号整数 0～255；0～FF（H） INT （整数） 16（字） 有符号整数 -32768～32767； 8000～7FFF（H） WORD （字） 无符号整数 0～65535； 0～FFFF（H） DINT （双整数） 32（双字） 有符号整数 -2147483648～2147483647； 8000 0000～7FFFFFFF（H） DWORD （双字） 无符号整数 0～4294967295； 0～FFFF FFFF（H） REAL （实数） IEEE 32位 单精度浮点数 -3.402823E+38～-1.175495E-38（负数） +1.175495E-38～+3.402823E+38（正数） 不能绝对精确地表示零 ASCⅡ 8（字节）/个 字符列表 ASCⅡ字符、 汉字内码（每个汉字2 字节） STRING （字符串） 字符串 1～254个ASCⅡ字符、 汉字内码（每个汉字2 字节）

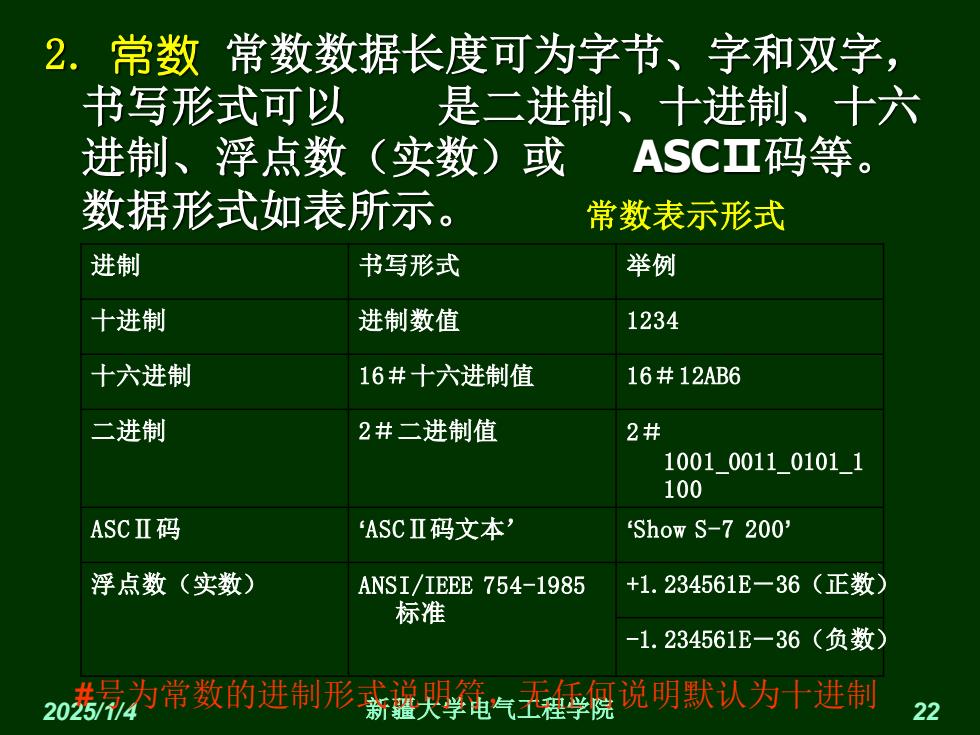

2.常数常数数据长度可为字节、字和双字， 书写形式可以 是二进制、十进制、十六 进制、浮点数（实数）或 ASCⅡ码等。 数据形式如表所示。 常数表示形式 进制 书写形式 举例 十进制 进制数值 1234 十六进制 16#十六进制值 16#12AB6 二进制 2#二进制值 2# 1001001101011 100 ASCI码 ASCⅡ码文本' “Show S-7200 浮点数（实数） ANSI/IEEE 754-1985 +1.234561E-36(正数) 标准 -1.234561E-36(负数) 20差号为常数的进制形绳气玉每優说明默认为十进制 22
2025/1/4 新疆大学电气工程学院 22 2. 常数 常数数据长度可为字节、字和双字， 书写形式可以 是二进制、十进制、十六 进制、浮点数（实数）或 ASCⅡ码等。 数据形式如表所示。 进制 书写形式 举例 十进制 进制数值 1234 十六进制 16＃十六进制值 16＃12AB6 二进制 2＃二进制值 2＃ 1001_0011_0101_1 100 ASCⅡ码 ‘ASCⅡ码文本’ ‘Show S-7 200’ 浮点数（实数） ANSI/IEEE 754-1985 标准 +1.234561E－36（正数） -1.234561E－36（负数） 常数表示形式 #号为常数的进制形式说明符，无任何说明默认为十进制

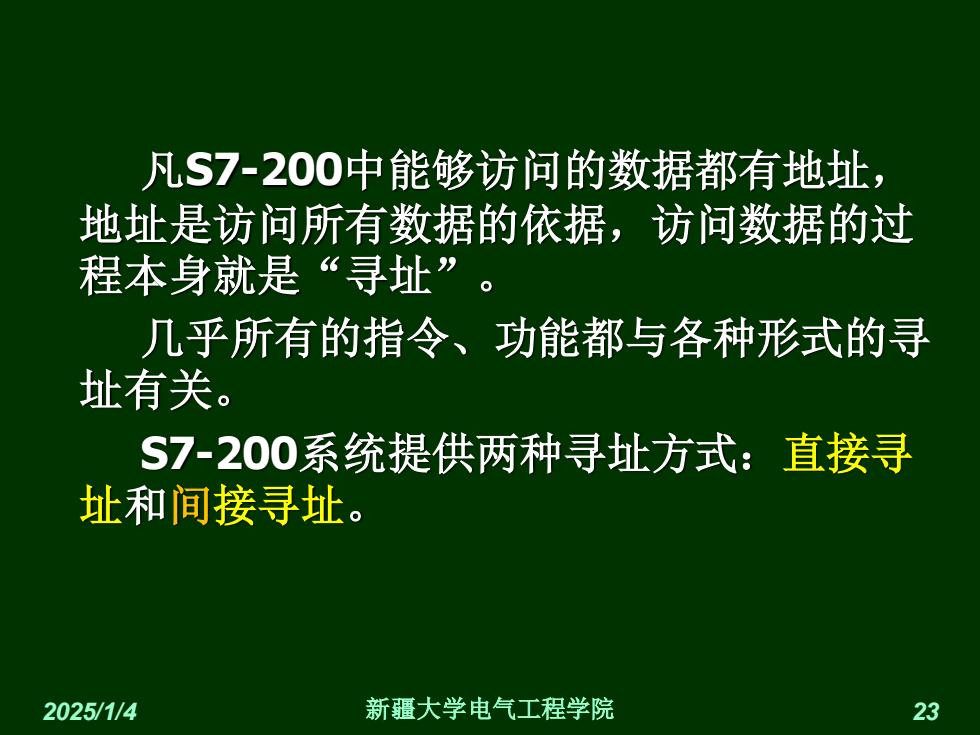

凡S7-200中能够访问的数据都有地址， 地址是访问所有数据的依据，访问数据的过 程本身就是“寻址”。 几乎所有的指令、功能都与各种形式的寻 址有关。 S7-200系统提供两种寻址方式：直接寻 址和间接寻址。 2025/1/4 新疆大学电气工程学院 23
2025/1/4 新疆大学电气工程学院 23 凡S7-200中能够访问的数据都有地址， 地址是访问所有数据的依据，访问数据的过 程本身就是“寻址” 。 几乎所有的指令、功能都与各种形式的寻 址有关。 S7-200系统提供两种寻址方式：直接寻 址和间接寻址

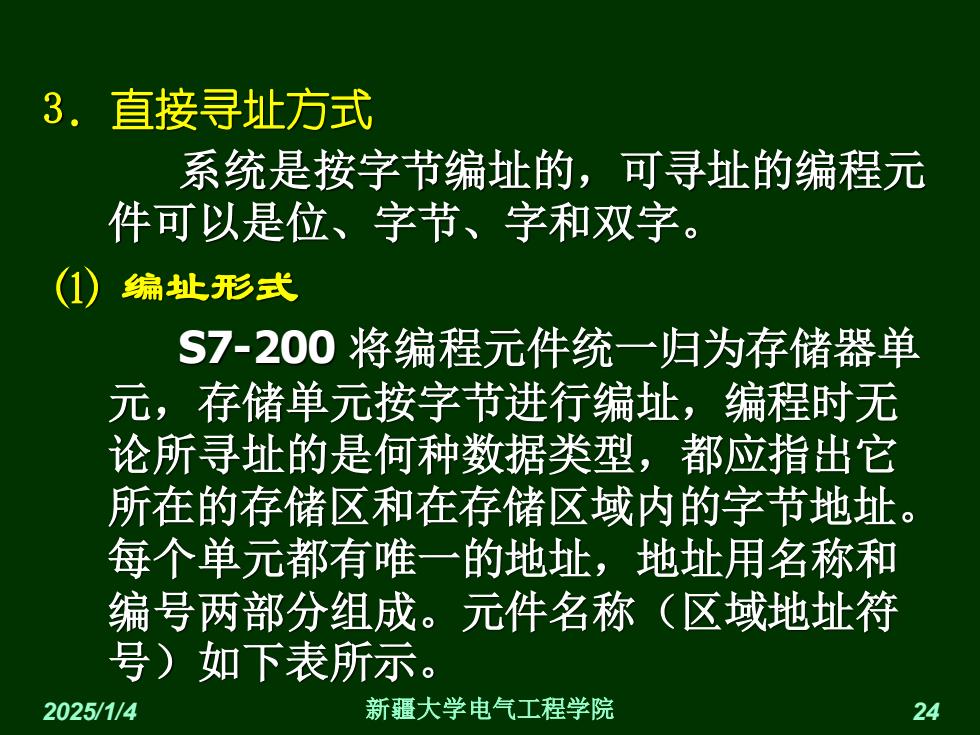

3.直接寻址方式 系统是按字节编址的，可寻址的编程元 件可以是位、字节、字和双字。 编址形式 S7-200将编程元件统一归为存储器单 元，存储单元按字节进行编址，编程时无 论所寻址的是何种数据类型，都应指出它 所在的存储区和在存储区域内的字节地址。 每个单元都有唯一的地址，地址用名称和 编号两部分组成。元件名称（区域地址符 号)如下表所示。 2025/1/4 新疆大学电气工程学院 24
2025/1/4 新疆大学电气工程学院 24 3．直接寻址方式 系统是按字节编址的，可寻址的编程元 件可以是位、字节、字和双字。 ⑴ 编址形式 S7-200 将编程元件统一归为存储器单 元，存储单元按字节进行编址，编程时无 论所寻址的是何种数据类型，都应指出它 所在的存储区和在存储区域内的字节地址。 每个单元都有唯一的地址，地址用名称和 编号两部分组成。元件名称（区域地址符 号）如下表所示
表 S7-200CPU元件名称 元件符号（名称） 所在数据区域 位寻址格式 其他位寻址格 式 I(输入继电器) 数字量输入/输出映像位区 Ax.y ATx Q(输出继电器) M(通用辅助继电器) 内部存储器标志位区 SM(特殊标志继电器) 特殊存储器标志位区 S(顺序控制继电器) 顺序控制继电器存储器标志位 区 V(变量存储器) 变量存储器标志位区 L(局部变量存储器) 局部存储器标志位区 T（定时器) 定时器存储器区 Ay C(计数器) 计数器存储器区 AI(模拟量输入映像寄存器) 模拟量输入存储器标志位区 无 AQ(模拟量输出映像寄存器) 模拟量输出存储器标志位区 AC(累加器) 累加器区 无 625扇魂计数器) 高鑪教器绳气工程学院 25
2025/1/4 新疆大学电气工程学院 25 元件符号（名称） 所在数据区域 位寻址格式 其他位寻址格 式 I（输入继电器） 数字量输入/输出映像位区 Ax.y ATx Q（输出继电器） M（通用辅助继电器） 内部存储器标志位区 SM（特殊标志继电器） 特殊存储器标志位区 S（顺序控制继电器） 顺序控制继电器存储器标志位 区 V（变量存储器） 变量存储器标志位区 L（局部变量存储器） 局部存储器标志位区 T（定时器） 定时器存储器区 Ay 无 C（计数器） 计数器存储器区 AI（模拟量输入映像寄存器） 模拟量输入存储器标志位区 无 ATx AQ（模拟量输出映像寄存器） 模拟量输出存储器标志位区 AC（累加器） 累加器区 Ay 无 HC（高速计数器） 高速计数器区 表 S7-200 CPU元件名称
