光束限制的共轭原则 所谓光束限制共轭原则是指，当一条光 线被其所在介质空间的某一元器件的口径 所限制，则该光线的共轭光线也将被器件 共轭像的口径所限制，如图5-3。 一个器件对光束的限制状况可以在任一 个介质空间进行判断，但是，出于可比性， 通常将所有器件都成像在同一介质空间来 对光束限制的状况作比较
光束限制的共轭原则 所谓光束限制共轭原则是指，当一条光 线被其所在介质空间的某一元器件的口径 所限制，则该光线的共轭光线也将被器件 共轭像的口径所限制，如图5-3 。 一个器件对光束的限制状况可以在任一 个介质空间进行判断，但是，出于可比性， 通常将所有器件都成像在同一介质空间来 对光束限制的状况作比较
光束限制的共轭原则 图5-3
光束限制的共轭原则 A A' I II I' 图5-3
孔径光阑的判断 在共轴光学系统中，各光学元器件 按其设计的组合顺序依次排列，成像 光束在经过各个元器件时，由于每个 器件的通光口径大小和位置不同，对 轴上物点允许通过的光束大小也不 同。找出其中允许通过光束最小的元 器件，便是孔径光阑，如图5-4所 示
孔径光阑的判断 在共轴光学系统中，各光学元器件 按其设计的组合顺序依次排列，成像 光束在经过各个元器件时，由于每个 器件的通光口径大小和位置不同，对 轴上物点允许通过的光束大小也不 同。找出其中允许通过光束最小的元 器件，便是孔径光阑，如图5-4所 示
孔径光阑的判断 图5-4
孔径光阑的判断 物 A.S. L 像 图5-4

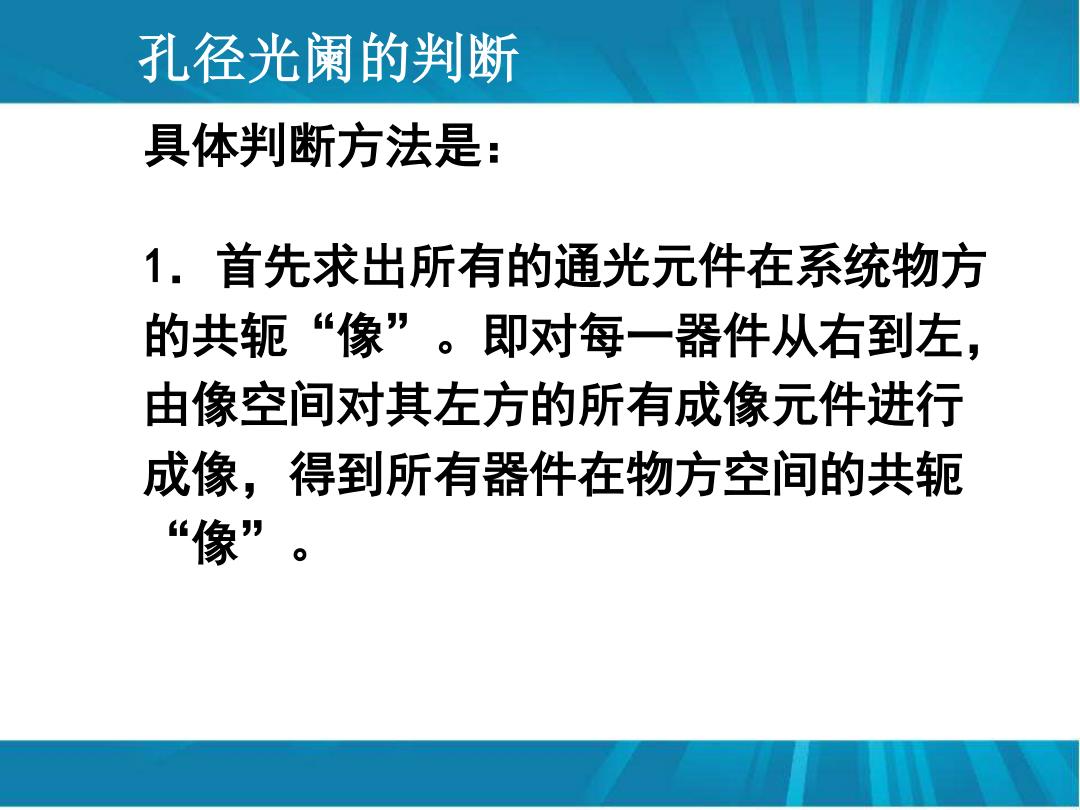

孔径光阑的判断 具体判断方法是： 1.首先求出所有的通光元件在系统物方 的共轭“像”。即对每一器件从右到左， 由像空间对其左方的所有成像元件进行 成像，得到所有器件在物方空间的共轭 “像
孔径光阑的判断 具体判断方法是： 1．首先求出所有的通光元件在系统物方 的共轭“像”。即对每一器件从右到左， 由像空间对其左方的所有成像元件进行 成像，得到所有器件在物方空间的共轭 “像”
