第一节概述 入瞳 孔径光阑 视场光阑 图5-2
第一节 概述 y 入瞳 孔径光阑 F y' 视场光阑 图5-2
第一节概述 渐晕光阑 所谓渐晕，是指视场范围内部分区域 物点的成像光束较之另一部分区域物点 的光束出现减弱的现象。这些光束的减 少有些是不可避免产生的，而有些是刻 意设置的。 渐晕光阑就是对轴外物点的成像光束 起到部分拦光作用的一种光阑，它使轴 外物点通过系统的光束小于轴上物点， 其目的是为了改善轴外点的成像质量或 减小部分光学完件的横问尺守
第一节 概述 ▪渐晕光阑 所谓渐晕，是指视场范围内部分区域 物点的成像光束较之另一部分区域物点 的光束出现减弱的现象。这些光束的减 少有些是不可避免产生的，而有些是刻 意设置的。 渐晕光阑就是对轴外物点的成像光束 起到部分拦光作用的一种光阑，它使轴 外物点通过系统的光束小于轴上物点， 其目的是为了改善轴外点的成像质量或 减小部分光学元件的横向尺寸
第一节概述 消杂光光阑 消杂光光阑用来限制一些非成像光线， 这些光线常常是由于镜头表面、金属表 面以及镜筒内壁反射或散射所产生的杂 散光，它们通过系统后将在像面上产生 杂光背景，破坏像的对比度和清晰度
第一节 概述 ▪消杂光光阑 消杂光光阑用来限制一些非成像光线， 这些光线常常是由于镜头表面、金属表 面以及镜筒内壁反射或散射所产生的杂 散光，它们通过系统后将在像面上产生 杂光背景，破坏像的对比度和清晰度
第一节概述 尽管有上述多种目的的光束限制， 但任何一种光学系统，都必须具备两 种最基本的光束限制，即对成像光束 大小的限制和对成像范围大小的限制。 因此，孔径光阑和视场光阑在光学系 统中不可缺少的
第一节 概述 尽管有上述多种目的的光束限制， 但任何一种光学系统，都必须具备两 种最基本的光束限制，即对成像光束 大小的限制和对成像范围大小的限制。 因此，孔径光阑和视场光阑在光学系 统中不可缺少的

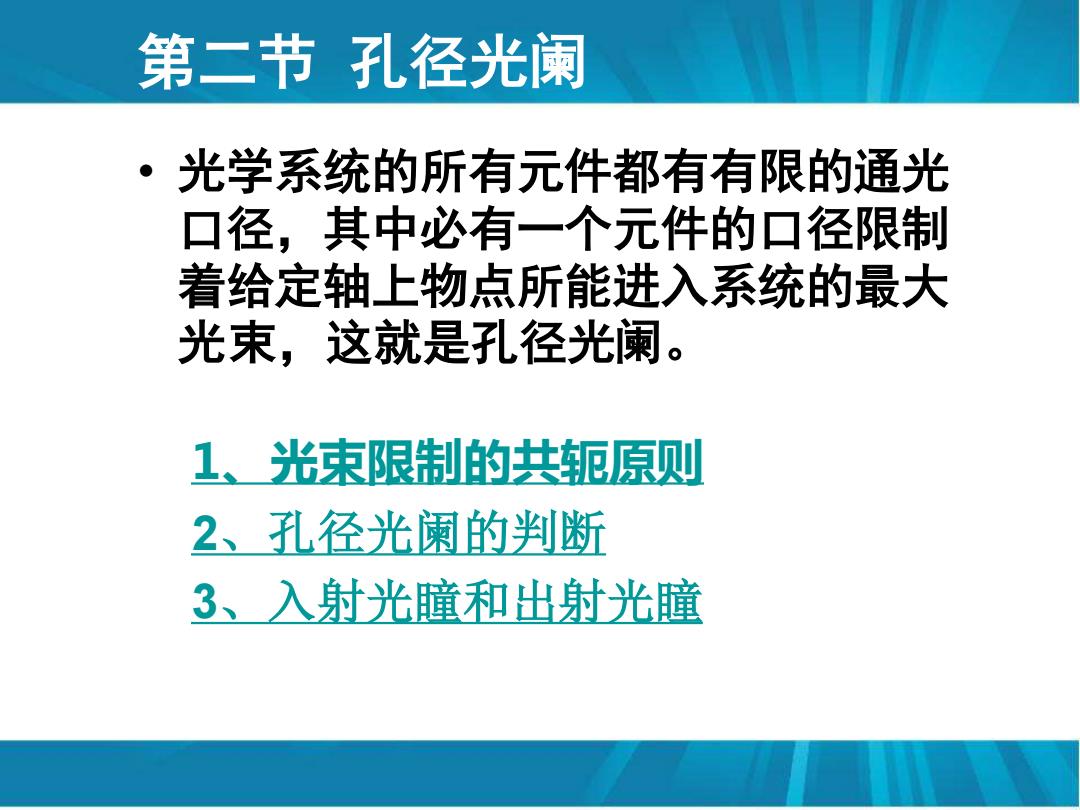

第二节孔径光阑 ·光学系统的所有元件都有有限的通光 口径，其中必有一个元件的口径限制 着给定轴上物点所能进入系统的最大 光束，这就是孔径光阑。 1、光速限制的共轭原则 2、孔径光阑的判断 3、入射光瞳和出射光瞳
第二节 孔径光阑 • 光学系统的所有元件都有有限的通光 口径，其中必有一个元件的口径限制 着给定轴上物点所能进入系统的最大 光束，这就是孔径光阑。 1、光束限制的共轭原则 2、孔径光阑的判断 3、入射光瞳和出射光瞳
