第一章 几何光学基本定律 与成像概念 安徽科技学院电气与 电子工程系
1 第一章 几何光学基本定律 与成像概念 安徽科技学院 电气与 电子工程系

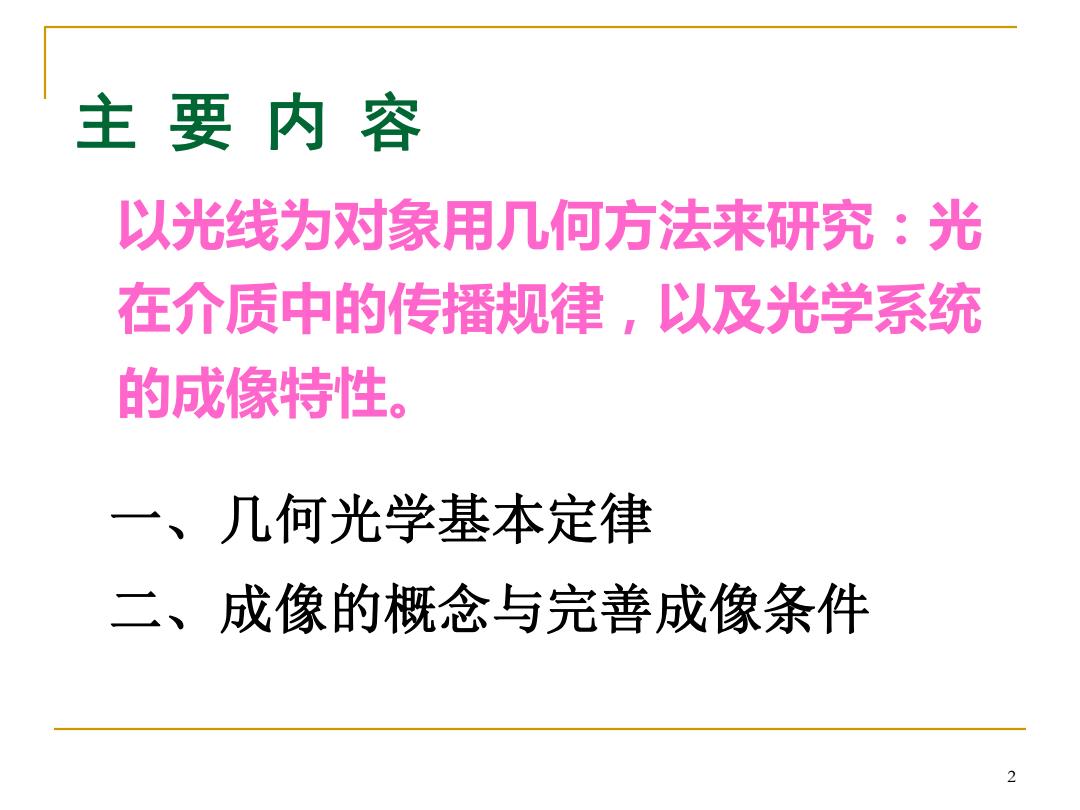

主要内容 以光线为对象用几何方法来研究：光 在介质中的传播规律，以及光学系统 的成像特性。 一、几何光学基本定律 二、成像的概念与完善成像条件
2 主 要 内 容 以光线为对象用几何方法来研究：光 在介质中的传播规律，以及光学系统 的成像特性。 一、几何光学基本定律 二、成像的概念与完善成像条件
§1.1几何光学的基本定律 一、基本概念 1.光波 ● 光具有波粒二象性 ● 本质：电磁波，390760nm 传播速度：c=3X10m/s,n=cv 单色光和复色光
3 §1.1 几何光学的基本定律 一、基本概念 1.光波 ● 光具有波粒二象性 ● 本质：电磁波，390～760nm ● 传播速度：c=3×108m/s，n=c/v ● 单色光和复色光
2. 光源 ● 光源（发光体)：任何能够辐射光能的物体。 例如：太阳、烛焰、钨丝白炽灯、日光灯、高压水 银荧光灯等。 ·点光源：辐射光能的几何点。可看成几何上的 点，只有空间位置无体积的光源。 3.光线 由发光点发出的光抽象为能够传输能量的几何 线，它代表光的传播方向
4 2. 光源 ● 光源（发光体）：任何能够辐射光能的物体。 例如：太阳、烛焰、钨丝白炽灯、日光灯、高压水 银荧光灯等。 ● 点光源：辐射光能的几何点。可看成几何上的 点，只有空间位置无体积的光源。 3. 光线 由发光点发出的光抽象为能够传输能量的几何 线，它代表光的传播方向

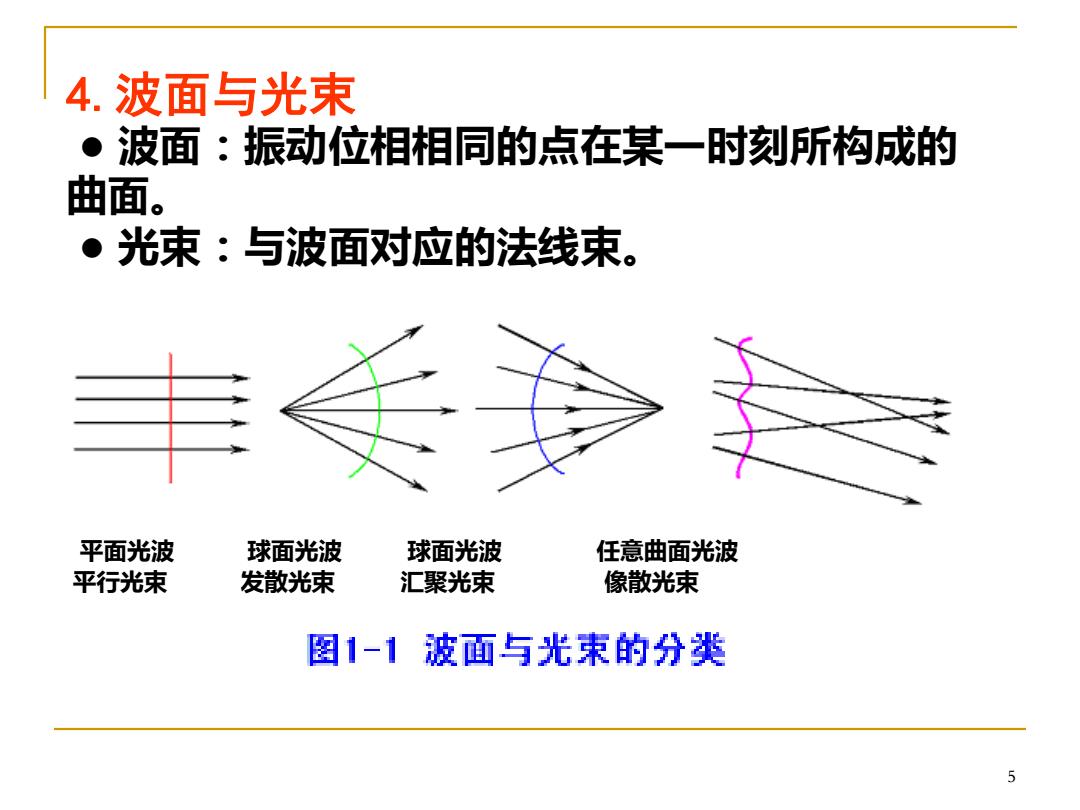

4.波面与光束 ·波面：振动位相相同的点在某一时刻所构成的 曲面。 光束：与波面对应的法线束。 平面光波 球面光波 球面光波 任意曲面光波 平行光束 发散光束 汇聚光束 像散光束 图1-1波面与光東的分类
5 平面光波 球面光波 球面光波 任意曲面光波 平行光束 发散光束 汇聚光束 像散光束 4.波面与光束 ● 波面：振动位相相同的点在某一时刻所构成的 曲面。 ● 光束：与波面对应的法线束
