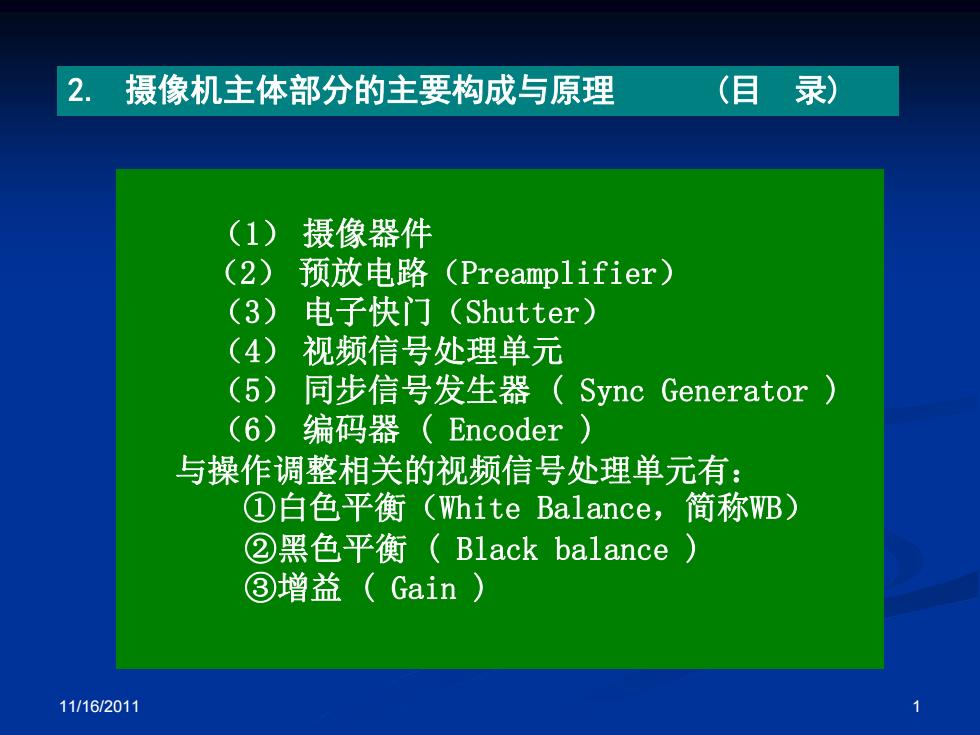

2.摄像机主体部分的主要构成与原理 (目录) (1) 摄像器件 (2) 预放电路 (Preamplifier) (3) 电子快门 (Shutter) (4) 视频信号处理单元 (5)同步信号发生器(Sync Generator (6)编码器(Encoder ) 与操作调整相关的视频信号处理单元有： ①白色平衡(White Balance, 简称WB) ②黑色平衡(Black balance ③增益(Gain) 11/16/2011 1
11/16/2011 1 2. 摄像机主体部分的主要构成与原理 (目 录) （1） 摄像器件 （2） 预放电路（Preamplifier） （3） 电子快门（Shutter） （4） 视频信号处理单元 （5） 同步信号发生器 ( Sync Generator ) （6） 编码器 ( Encoder ) 与操作调整相关的视频信号处理单元有： ①白色平衡（White Balance，简称WB） ②黑色平衡 ( Black balance ) ③增益 ( Gain )
摄像机主体部分的主要构成与原理 摄像机的主体-一一机身部分主要包括：内部光学系统（前面已述）、 摄像器件、预放电路、信号处理、信号编码、信号调整、信号记录、视频 返送、信号输出处理等多个部分。 寻像器 R 分光 视频处理 接 视频输出 Y/C 变焦镜头 系统 放大器 器 YR-YB-路 VBS 外同步 锁相输入 信号调整 彩条信号 同步信号 单元 发生器 发生器 11/16/2011 2
11/16/2011 2 摄像机的主体----机身部分主要包括：内部光学系统（前面已述）、 摄像器件、预放电路、信号处理、信号编码、信号调整、信号记录、视频 返送、信号输出处理等多个部分。 2. 摄像机主体部分的主要构成与原理

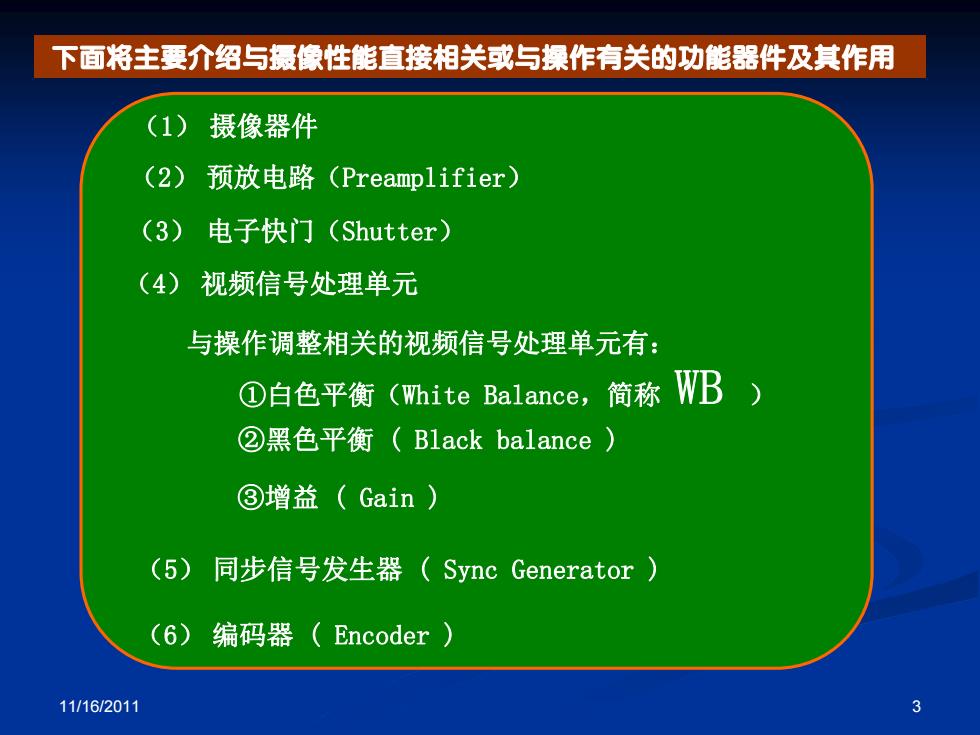

下面将主要介绍与摄像性能直接相关或与操作有关的功能器件及其作用 (1) 摄像器件 (2) 预放电路(Preamplifier) (3) 电子快门(Shutter) (4)视频信号处理单元 与操作调整相关的视频信号处理单元有： ①白色平衡(White Balance, 简称WB） ②黑色平衡(Black balance ③增益(Gain) (5)同步信号发生器(Sync Generator (6)编码器(Encoder) 11/16/2011 3
11/16/2011 3 下面将主要介绍与摄像性能直接相关或与操作有关的功能器件及其作用 （1） 摄像器件 （2） 预放电路（Preamplifier） （4） 视频信号处理单元 与操作调整相关的视频信号处理单元有： ①白色平衡（White Balance，简称 WB ） ②黑色平衡 ( Black balance ) ③增益 ( Gain ) （5） 同步信号发生器 ( Sync Generator ) （6） 编码器 ( Encoder ) （3） 电子快门（Shutter）
(1) 摄像器件 电视摄像机能将景物光转变成电信号，依靠的是摄像器件，它也是决定 图像质量的关键器件。 摄像器件有电子管摄像器生和CCD器件-—一半导体摄像器件之分。 目前广泛使用的摄像器件是CCD器件，即电荷偶合器件(Charge Coupled Device)，这是一种利用半导体原理设计制成的复杂的光电转换器件。 CCD的直接作用是“感光度”的大小，成像感光度范围越大，对色彩和小物 件的质量表现就越好。 TTWwH8 太平洋电脑國 ine.com.cr 11/16/2011
11/16/2011 4 电视摄像机能将景物光转变成电信号，依靠的是摄像器件，它也是决定 图像质量的关键器件。 摄像器件有电子管摄像器件和CCD器件----半导体摄像器件之分。 目前广泛使用的摄像器件是CCD器件，即电荷偶合器件（Charge Coupled Device），这是一种利用半导体原理设计制成的复杂的光电转换器件。 CCD的直接作用是“感光度”的大小，成像感光度范围越大，对色彩和小物 件的质量表现就越好。 （1） 摄像器件
(2) 预放电路(Preamplifier) 这个电路的作用是将经摄像器件光电转换出来的图像电信号放大成可以 激励后级视频信号处理电路工作的信号。 预放电路一般都是由特别低噪声的场效应管来担任，以保证放大后的 信号噪声低、增益高和频带宽。 (3) 电子快门(Shutter) 电子快门是利用电子技术在时间上控制CCD芯片上电荷的产生与转 移，从而得到“快门”效果。 电子快门的特点是无运转噪声、速度档次多、速度快，适合分析快速 运动过程，但存在图像的不连续、间断跳跃感。电子快门速度的标值有 1/50、1/100、1/200、1/500、1/1000秒等分级，不同机器设置稍有不同。 11/16/2011 5
11/16/2011 5 这个电路的作用是将经摄像器件光电转换出来的图像电信号放大成可以 激励后级视频信号处理电路工作的信号。 预放电路一般都是由特别低噪声的场效应管来担任，以保证放大后的 信号噪声低、增益高和频带宽。 （3） 电子快门（Shutter） 电子快门是利用电子技术在时间上控制CCD芯片上电荷的产生与转 移 ，从而得到“快门”效果。 电子快门的特点是无运转噪声、速度档次多、速度快，适合分析快速 运动过程，但存在图像的不连续、间断跳跃感。电子快门速度的标值有 1/50、1/100、1/200、1/500、1/1000秒等分级，不同机器设置稍有不同。 （2） 预放电路（Preamplifier）
