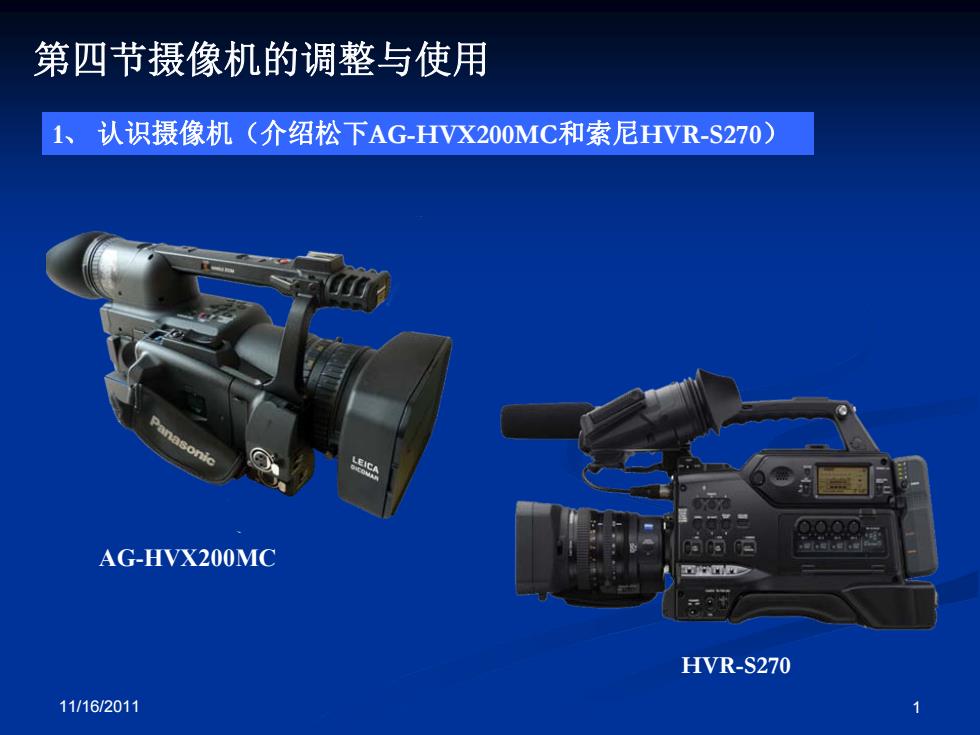

第四节摄像机的调整与使用 1、认识摄像机（介绍松下AG-HVX200MC和索尼HVR-S270) AG-HVX200MC 置n HVR-S270 11/16/2011 1
11/16/2011 1 第四节摄像机的调整与使用 AG-HVX200MC HVR-S270 1、 认识摄像机（介绍松下AG-HVX200MC和索尼HVR-S270）
(一)部件描述： A、右侧视图 手柄变焦档位按钮 手柄记录/停止钮 嵌内立体声话简 月wwC2D0 前提示灯 手柄变焦档位开关 REC CHECK按钮 变焦档位按钮 变焦环 聚焦环 OPEN/EECT按钮 白平衡传感器 nasonic 镜头遮光罩螺丝 磁带仓 LEICA DICOMAR 音频输入切换开关 CHI CH2外接话简▣ 2
11/16/2011 2 A、右侧视图 （一）部件描述： 变焦档位按钮 前提示灯 嵌内立体声话筒 手柄记录/停止钮 手柄变焦档位按钮 REC CHECK按钮 手柄变焦档位开关 聚焦环 变焦环 音频输入切换开关 白平衡传感器 镜头遮光罩螺丝 CH1 CH2外接话筒口 磁带仓 OPEN/EJECT按钮
B、右侧端子视图 Panasonic S-VIDE0I/0接▣ USB2.0接口 分量输出接口 耳机接▣ AUDIO。Y AM REMOIE 遥控手柄接口 CH 2 POW 外接话简接口 ZOOM S/S 94 /IDEO FOCUS IRIS 复合音视频1/0接口 1394接口77
11/16/2011 3 B、右侧端子视图 1394接口 耳机接口 USB2.0 接口 遥控手柄接口 S-VIDEO I/O接口 分量输出接口 复合音视频 I/O接口 外接话筒接口
C、后部视图 P2卡槽 记录/停止按钮 POWER开关 轮廓加强按钮 SCEN IE● EVF DTL CH1。。 AUDIO.●。CH2 场景文件刻度盘 CAMERA ⑧ 模式指示灯 电池释放钮 音频电平调节钮 P 模式按钮 煤体切换开关 Panasonic LI-Ion BATTERY PACK 锂电池 后提示灯 11/16/2011 4
11/16/2011 4 C、后部视图 记录/停止按钮 POWER开关 P2卡槽 模式指示灯 媒体切换开关 模式按钮 后提示灯 音频电平调节钮 场景文件刻度盘 轮廓加强按钮 电池释放钮 锂电池
D、左侧视图 见放大图 LCD显示器 调焦协助钮 CD T@00:00:0724134m面寸型 见内部放大图 89 ND FILTER FOCUS 184 ND滤镜开关 ,1 18 OFF 光圈按钮 调焦钮 STD MF2.70m 519 704.22 瞬时自动钮 IRIS GAIN WHITE BAL DISP/MODE CHK USER 1 USER2 USER 3 [AUTOJ..MANUAL PRST 光圈调节盘 增益开关 白平衡开关 显示模式转换钮 用户设定值钮 自动/手动切换开关 11/16/2011
11/16/2011 5 D、左侧视图 调焦协助钮 瞬时自动钮 LCD显示器 调焦钮 ND滤镜开关 光圈按钮 光圈调节盘 增益开关 白平衡开关 显示模式转换钮 用户设定值钮 自动/手动切换开关 见放大图 见内部放大图
