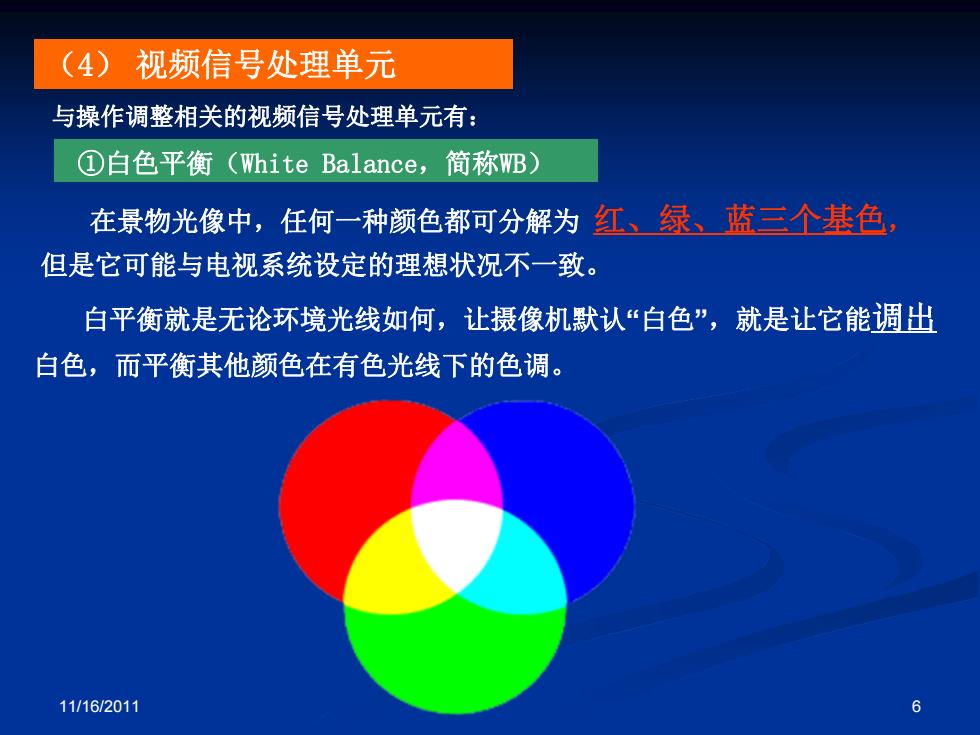

(4)视频信号处理单元 与操作调整相关的视频信号处理单元有： ①白色平衡(White Balance,.简称B) 在景物光像中，任何一种颜色都可分解为红、绿、蓝三个基色， 但是它可能与电视系统设定的理想状况不一致。 白平衡就是无论环境光线如何，让摄像机默认“白色”，就是让它能调出 白色，而平衡其他颜色在有色光线下的色调。 11/16/2011 6
11/16/2011 6 （4） 视频信号处理单元 与操作调整相关的视频信号处理单元有： ①白色平衡（White Balance，简称WB） 在景物光像中，任何一种颜色都可分解为 红、绿、蓝三个基色， 但是它可能与电视系统设定的理想状况不一致。 白平衡就是无论环境光线如何，让摄像机默认“白色”，就是让它能调出 白色，而平衡其他颜色在有色光线下的色调

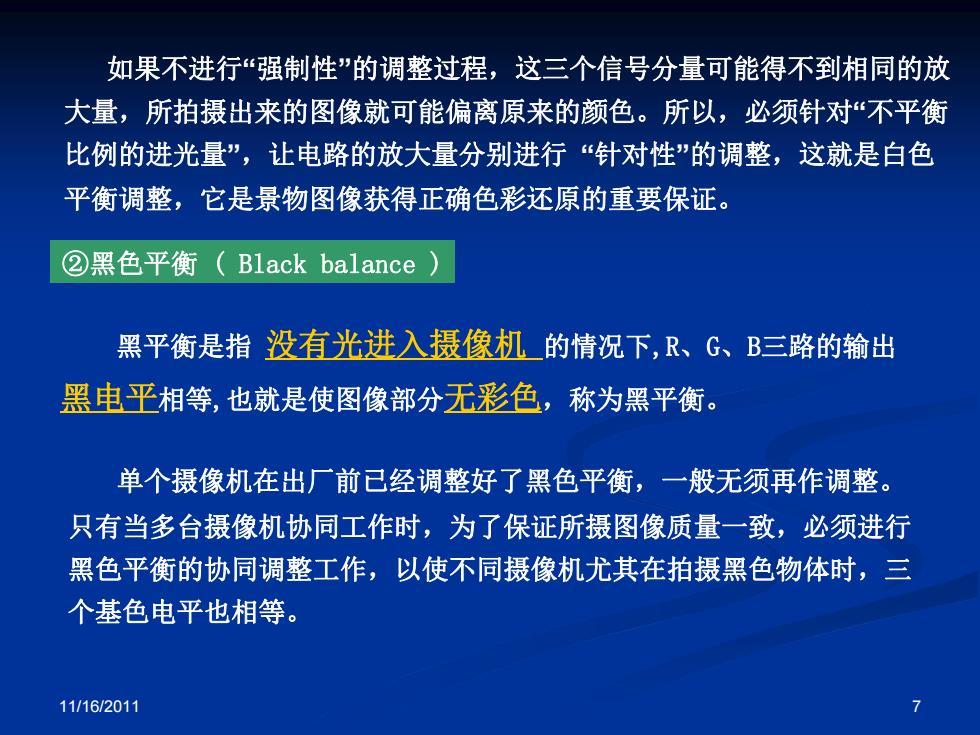

如果不进行“强制性”的调整过程，这三个信号分量可能得不到相同的放 大量，所拍摄出来的图像就可能偏离原来的颜色。所以，必须针对“不平衡 比例的进光量”，让电路的放大量分别进行“针对性”的调整，这就是白色 平衡调整，它是景物图像获得正确色彩还原的重要保证。 ②黑色平衡(Black balance 黑平衡是指没有光进入摄像机的情况下，R、G、B三路的输出 黑电平相等，也就是使图像部分无彩色，称为黑平衡。 单个摄像机在出厂前已经调整好了黑色平衡，一般无须再作调整。 只有当多台摄像机协同工作时，为了保证所摄图像质量一致，必须进行 黑色平衡的协同调整工作，以使不同摄像机尤其在拍摄黑色物体时，三 个基色电平也相等。 11/16/2011 7
11/16/2011 7 如果不进行“强制性”的调整过程，这三个信号分量可能得不到相同的放 大量，所拍摄出来的图像就可能偏离原来的颜色。所以，必须针对“不平衡 比例的进光量”，让电路的放大量分别进行 “针对性”的调整，这就是白色 平衡调整，它是景物图像获得正确色彩还原的重要保证。 ②黑色平衡 ( Black balance ) 黑平衡是指 没有光进入摄像机 的情况下,R、G、B三路的输出 黑电平 相等,也就是使图像部分无彩色，称为黑平衡。 单个摄像机在出厂前已经调整好了黑色平衡，一般无须再作调整。 只有当多台摄像机协同工作时，为了保证所摄图像质量一致，必须进行 黑色平衡的协同调整工作，以使不同摄像机尤其在拍摄黑色物体时，三 个基色电平也相等
③ 增益( Gain 在低照度的情况下，光圈已开到最大，但图像仍然较暗，如果受条 件所限不能用灯等照明器具进行补充，则可以利用摄像机上的增益控制 钮来增加电路系统的增益。 增益调整是对摄像机图像输出信号电平的大小进行调整。增益可以通 过增益控制开关来调节，通常有0dB、3dB、6dB、9db、18dB等 档位供选择。增加电路增益往往会造成图像质量的下降-一一背景噪声也被 提升，所以不是万不得已时最好不使用这一方法。 .T/IRIS GAIN dB A .3 0 GAIN 0-+18,+36 3 +18 6 ◆12 L 11/16/2011 8
11/16/2011 8 ③ 增益 ( Gain ) 在低照度的情况下，光圈已开到最大，但图像仍然较暗，如果受条 件所限不能用灯等照明器具进行补充，则可以利用摄像机上的增益控制 钮来增加电路系统的增益。 增益调整是对摄像机图像输出信号电平的大小进行调整。增益可以通 过增益控制开关来调节，通常有0dB 、 3dB 、6dB、 9db、18dB等 档位供选择。增加电路增益往往会造成图像质量的下降----背景噪声也被 提升，所以不是万不得已时最好不使用这一方法
(5)同步信号发生器(Sync Generator 同步信号发生器用来产生一个同步信号，以保证整个系统同步工作，使 接收端显像管的电子束扫描与发送端的摄像器件完全同步从而得到不失真的 还原图像。摄像机的同步机能有内同步、外同步或同步锁相之分。 单机外拍时，是选择内同步方式；在演播室中，几台摄像机共同摄取图 像以供导演在特技台上选择时，它们都必须工作在外同步或同步锁相的方式 之中，以保证不同的摄像机所摄取的图像在转换时稳定。家用机没有这个功 能。 2032372032 11/16/2011 9
11/16/2011 9 同步信号发生器用来产生一个同步信号，以保证整个系统同步工作，使 接收端显像管的电子束扫描与发送端的摄像器件完全同步从而得到不失真的 还原图像。 摄像机的同步机能有内同步、外同步或同步锁相之分。 单机外拍时，是选择内同步方式；在演播室中，几台摄像机共同摄取图 像以供导演在特技台上选择时，它们都必须工作在外同步或同步锁相的方式 之中，以保证不同的摄像机所摄取的图像在转换时稳定。家用机没有这个功 能。 （5） 同步信号发生器 ( Sync Generator )
