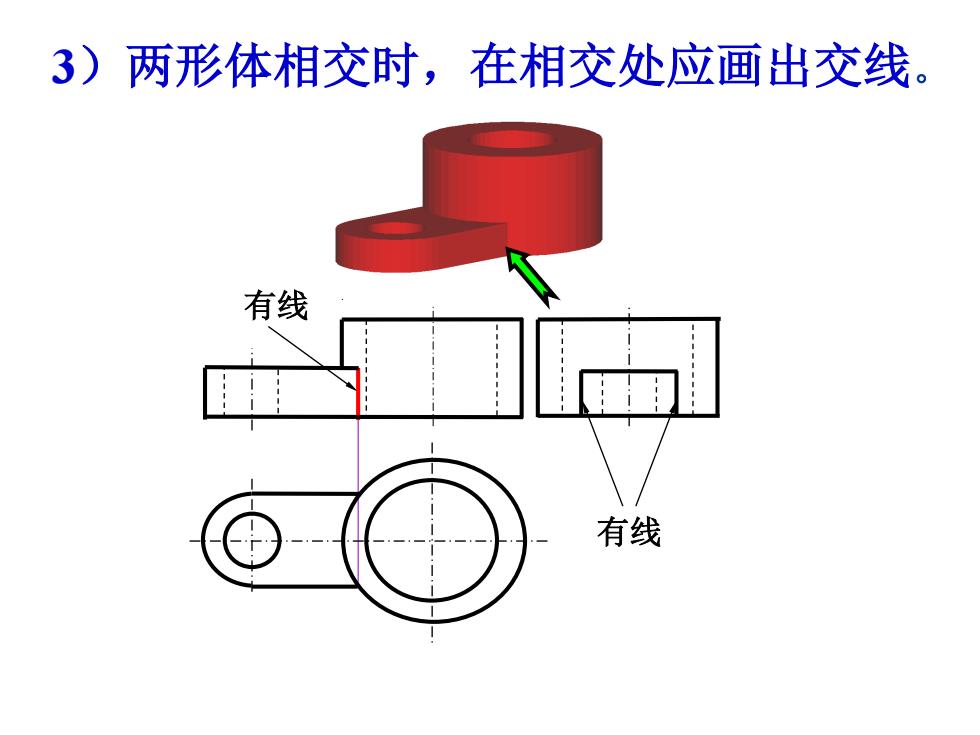

3)两形体相交时，在相交处应画出交线。 有线 有线
3）两形体相交时，在相交处应画出交线。 有线 有线
四、组合体的画图和看图方法 形体分析法： 根据组合体的形状，将其分解成若 干部分，弄清各部分的形状和它们的相 对位置及组合方式，分别画出各部分的 投影。 面形分析法： 视图上的一个封闭线框，一般情况 下代表一个面的投影，不同线框之间的 关系，反映了物体表面的变化
四、组合体的画图和看图方法 根据组合体的形状，将其分解成若 干部分，弄清各部分的形状和它们的相 对位置及组合方式，分别画出各部分的 投影。 形体分析法： 视图上的一个封闭线框，一般情况 下代表一个面的投影，不同线框之间的 关系，反映了物体表面的变化。 面形分析法：

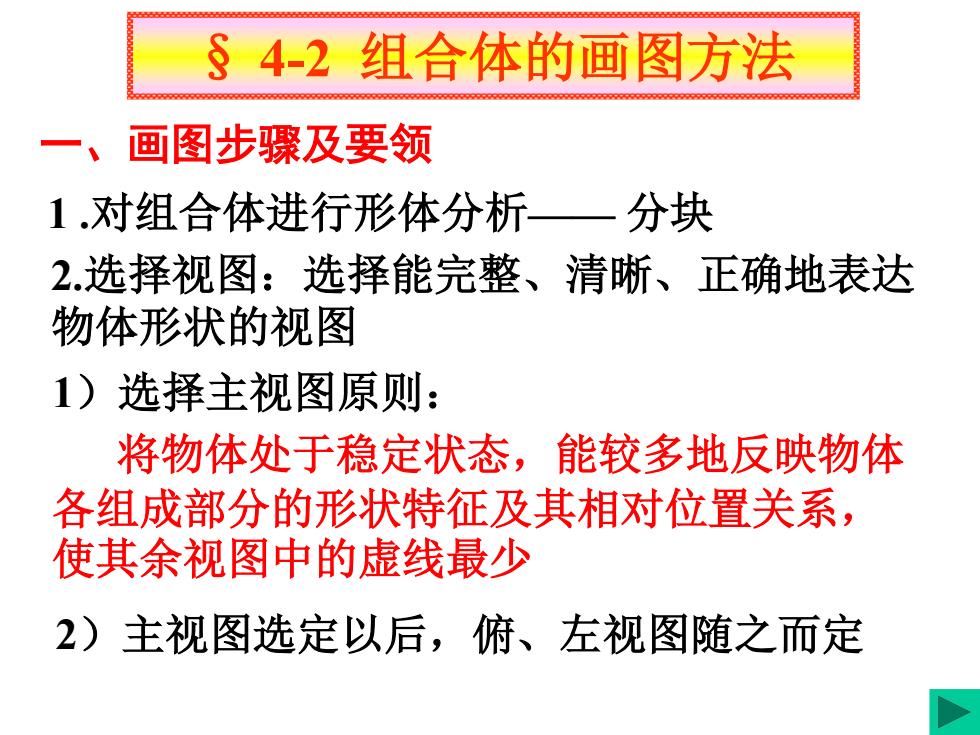

§4-2组合体的画图方法 一、画图步骤及要领 1.对组合体进行形体分析一分块 2选择视图：选择能完整、清晰、正确地表达 物体形状的视图 1)选择主视图原则： 将物体处于稳定状态，能较多地反映物体 各组成部分的形状特征及其相对位置关系， 使其余视图中的虚线最少 2)主视图选定以后，俯、左视图随之而定
§ 4-2 组合体的画图方法 一、画图步骤及要领 1 .对组合体进行形体分析—— 分块 2.选择视图：选择能完整、清晰、正确地表达 物体形状的视图 1）选择主视图原则： 将物体处于稳定状态，能较多地反映物体 各组成部分的形状特征及其相对位置关系， 使其余视图中的虚线最少 2）主视图选定以后，俯、左视图随之而定
3、选比例、定图幅（尽量用1：1） 4、布置视图（均匀) 画出每一视图上的作图基准线，如物体上的对 称面、回转面的轴线、圆的中心线以及长、宽、高 三个方向的起始线等 5、画底稿（清晰、准确） ·按照各块的主次和相对位置关系，逐个画出 它们的投影。 ·画图顺序：先主后次、先外后内、先实形后其它 。分析及正确表示各部分形体之间的表面过渡关系 6、 检查、加深。 7、标注尺寸
按照各块的主次和相对位置关系，逐个画出 它们的投影。 分析及正确表示各部分形体之间的表面过渡关系 6、 检查、加深。 3、选比例、定图幅（尽量用1:1） 4、布置视图（均匀） 画出每一视图上的作图基准线，如物体 上的对 称面、回转面的轴线、圆的中心线以及长、宽、高 三个方向的起始线等 5、画底稿（清晰、准确） 画图顺序：先主后次、先外后内、先实形后其它 7、标注尺寸

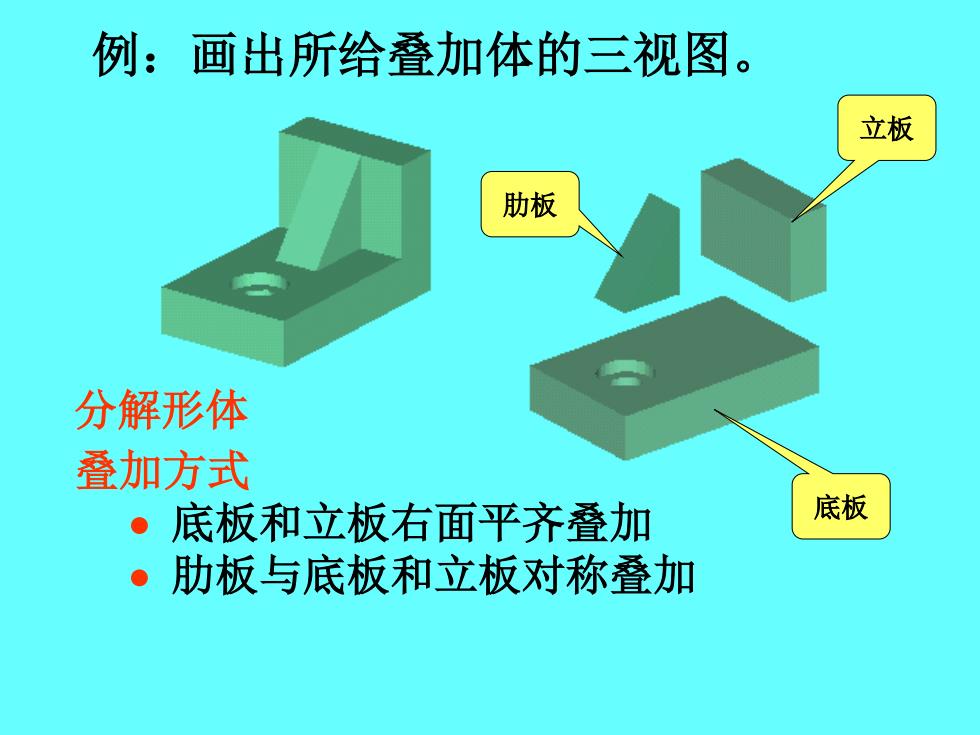

例：画出所给叠加体的三视图。 立板 肋板 分解形体 叠加方式 ·底板和立板右面平齐叠加 底板 ·肋板与底板和立板对称叠加
例：画出所给叠加体的三视图。 叠加方式 底板和立板右面平齐叠加 肋板与底板和立板对称叠加 底板 立板 肋板 分解形体
