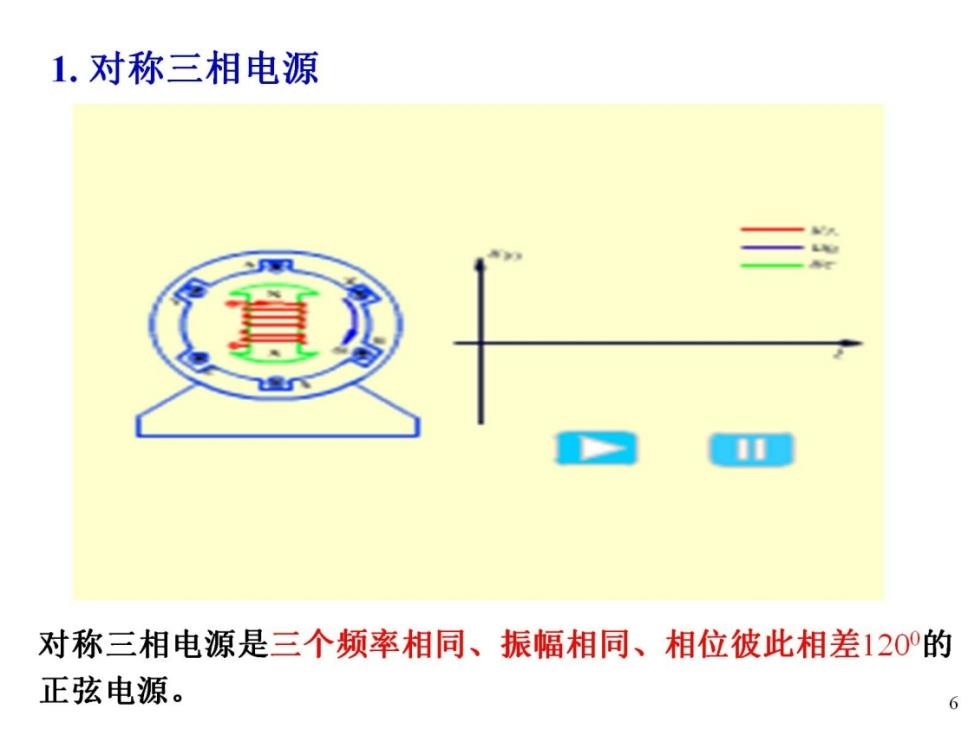

1.对称三相电源 对称三相电源是三个频率相同、振幅相同、相位彼此相差120的 正弦电源。 6

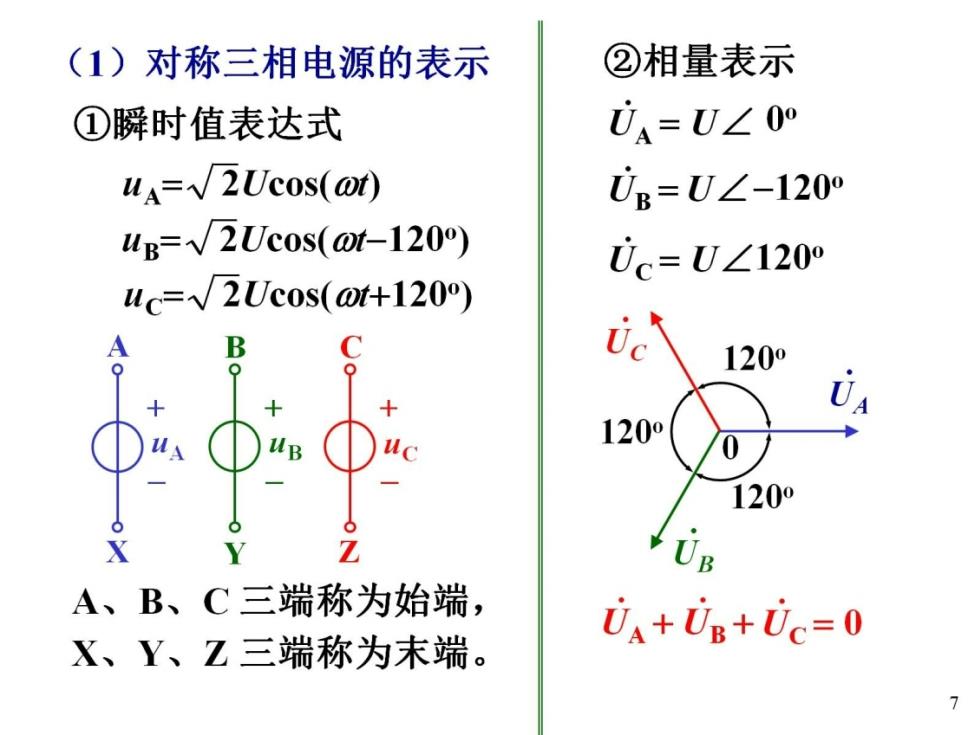

(1)对称三相电源的表示 ②相量表示 ①瞬时值表达式 0A=0∠0 uA=√2Ucos(or) 0B=U∠-120 ug=√2Uc0s(0t-120o) 0c=U∠120° uc=√2Ucos(ot+120o) B 1200 1200 0 1200 A、B、C三端称为始端， Ux+Ug+Uc=0 X、Y、Z三端称为末端。 7

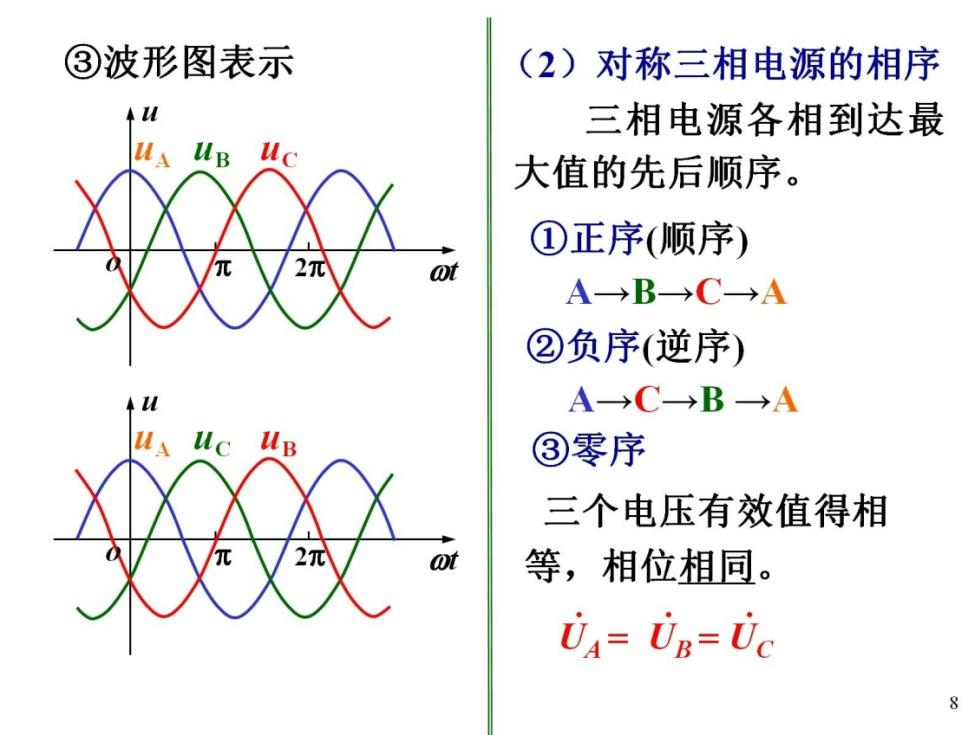

③波形图表示 (2)对称三相电源的相序 三相电源各相到达最 大值的先后顺序。 ①正序（顺序） A→B→C→A ②负序（逆序） A→C→B→A ③零序 三个电压有效值得相 等，相位相同。 UA=UB=Uc 8

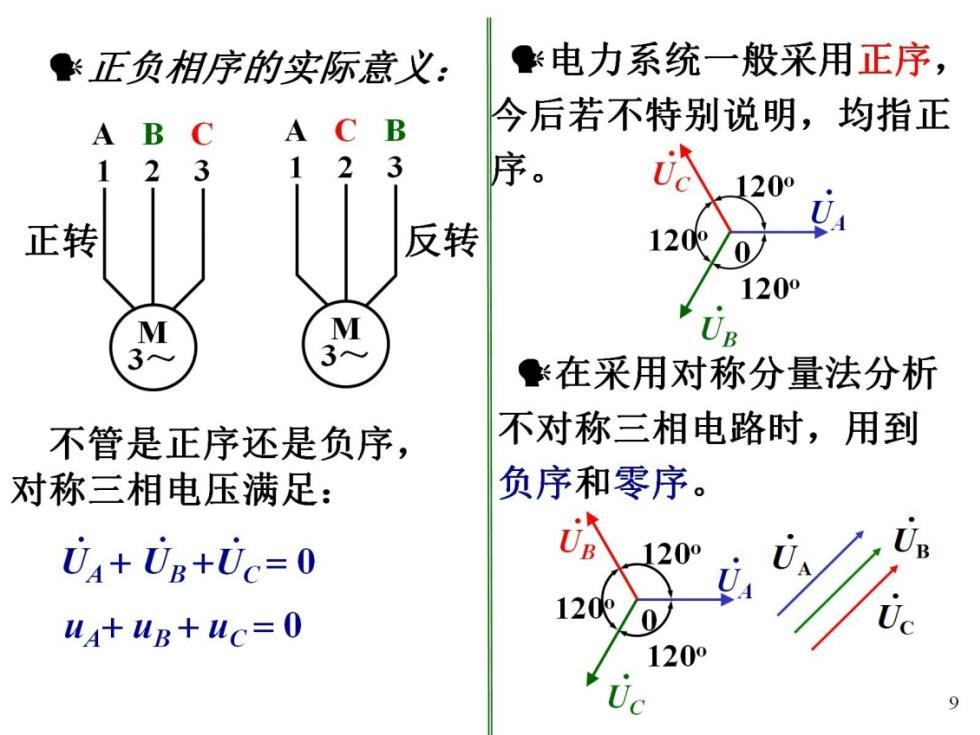

正负相序的实际意义： 电力系统一般采用正序， A B 今后若不特别说明，均指正 C A C B 2 3 3 序。 120 正转 反转 120R0 1200 UB 在采用对称分量法分析 不管是正序还是负序， 不对称三相电路时，用到 对称三相电压满足： 负序和零序。 04+0g+Uc=0 204 120 ua+uB+uc=O 1200 9

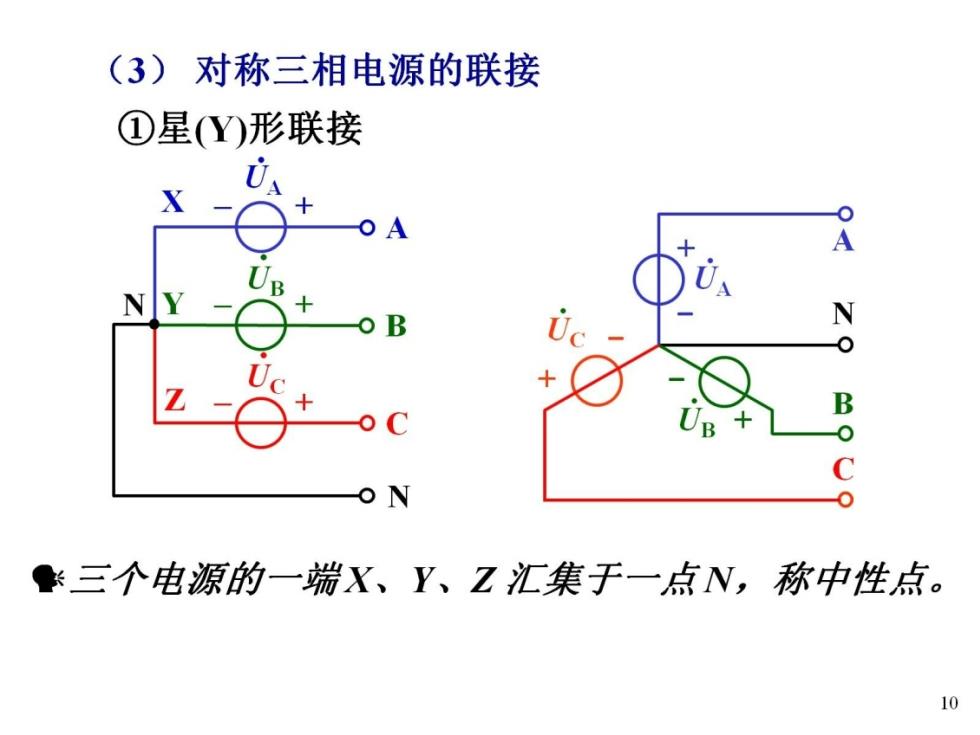

(3)对称三相电源的联接 ①星(Y)形联接 A B N C N 三个电源的一端X、Y、Z汇集于一点N,称中性点。 10
