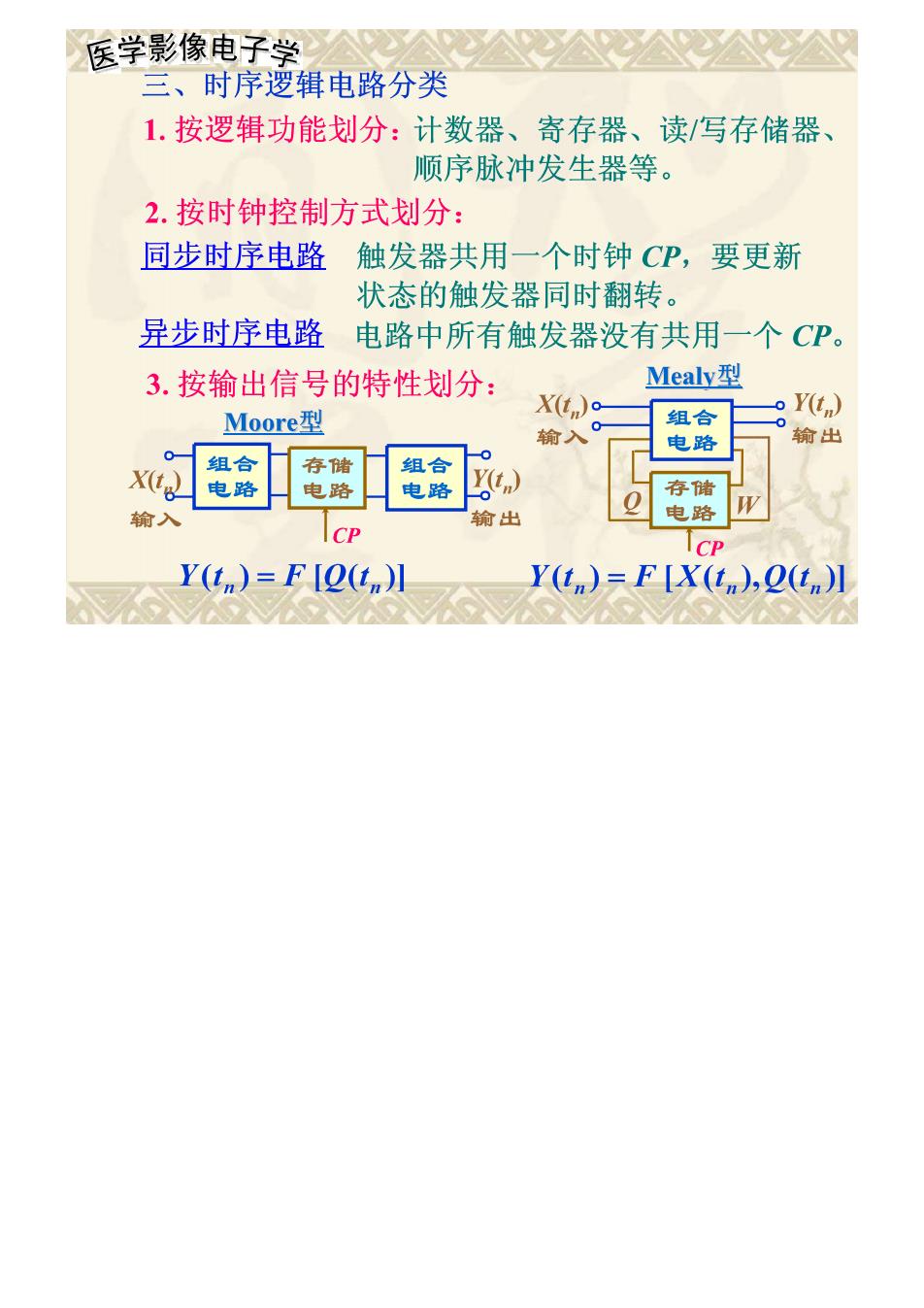

医学影像电子学公公心 三、时序逻辑电路分类 1.按逻辑功能划分：计数器、寄存器、读/写存储器、 顺序脉冲发生器等。 2.按时钟控制方式划分： 同步时序电路触发器共用一个时钟CP,要更新 状态的触发器同时翻转。 异步时序电路电路中所有触发器没有共用一个CP。 3.按输出信号的特性划分： Meay型 X(t) 组合 Y(t) Moore型 电路 输出 x岛图岛， CP CP y(tn)=F[2(tn)】 Ytn)=FX(tn),2(n)川

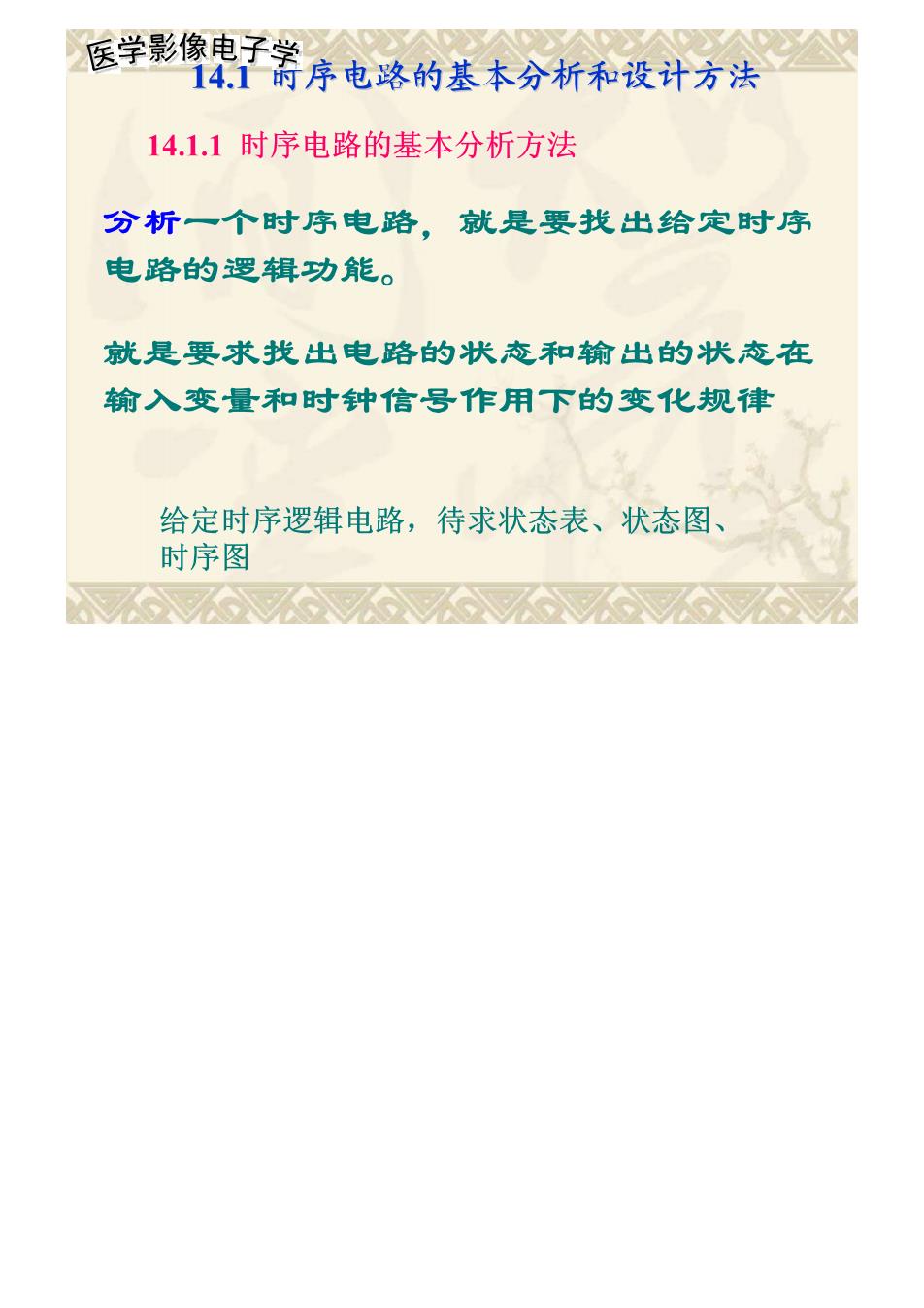

医学影像电子学个△ 14诗序电路的基本分析和设计方法 14.1.1时序电路的基本分析方法 分析一个时序电路，就是要找出给定时序 电路的逻辑功能。 就是要求找出电路的状态和输出的状态在 输入变量和时钟信号作用下的变化规律 给定时序逻辑电路，待求状态表、状态图、 时序图

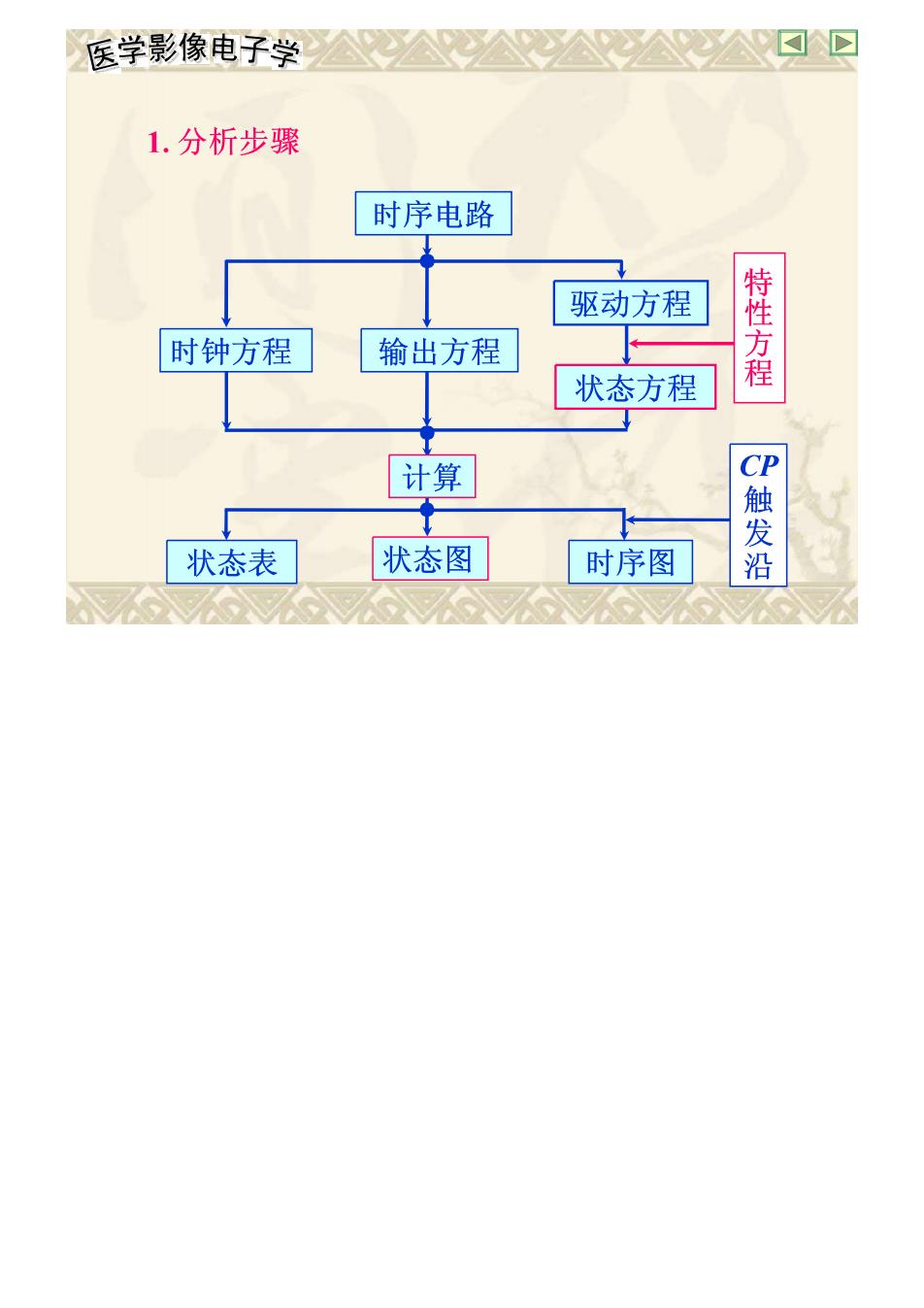

医学影像电子学公公公可回 1.分析步骤 时序电路 驱动方程 时钟方程 输出方程 特性方程 状态方程 计算 CP 触 状态表 状态图 时序图

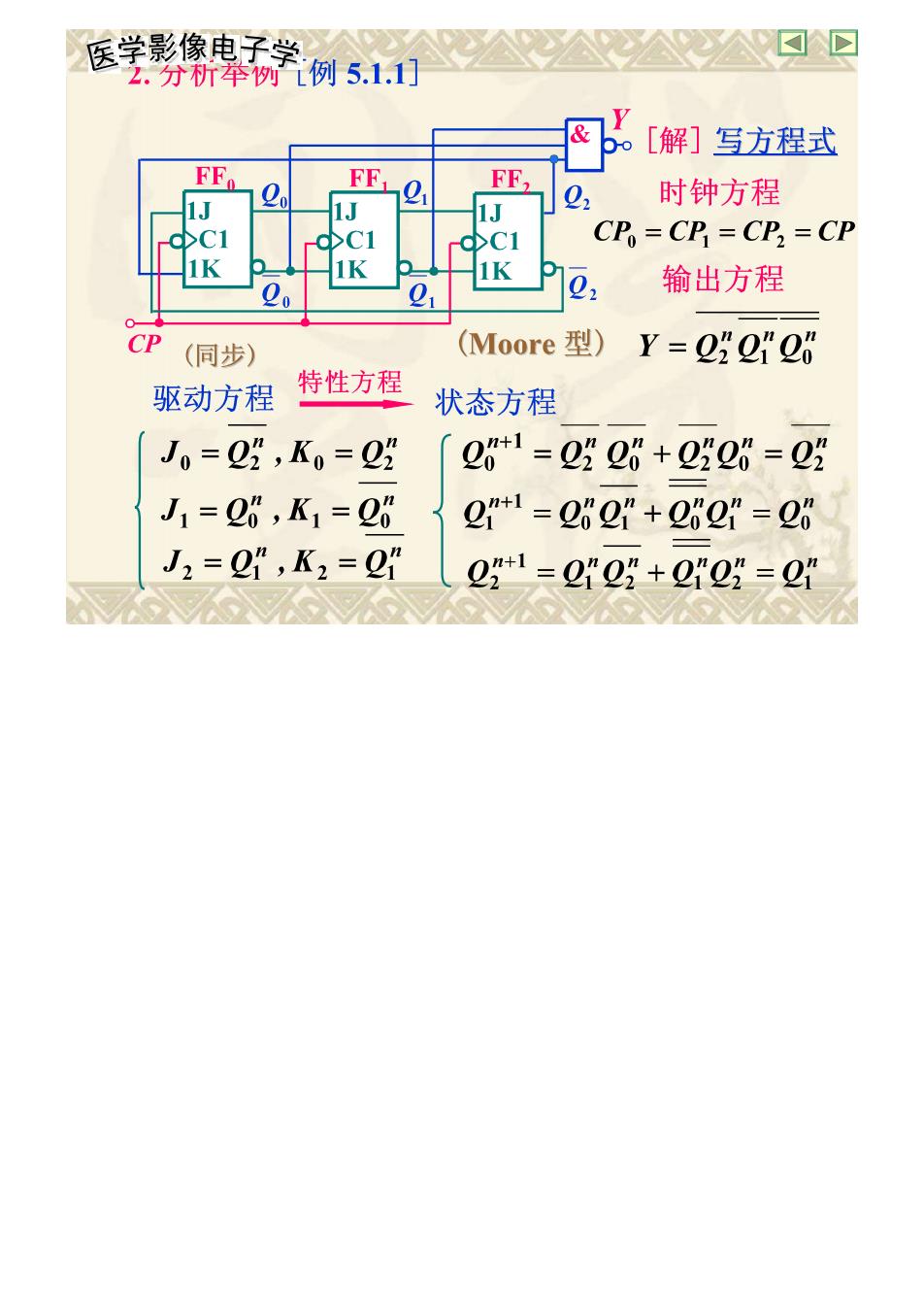

医学影像电子 公▣回 2.分祈举例例5.1.1] [解]写方程式 FF, 1J 0, 时钟方程 >ci >CI CP=CP=CP,=CH 1K 输出方程 CP (同步) (MToore型) Y=2221"2 驱动方程 特性方程 状态方程 J0=Q2,K。=Q5 Q+1=Q5Q6+Q22=Q5 J1=26,K1=26 2"+1=Q2"+Q62"=26 J2=Q,K2=Q1 Q2"+1=Q"02+01”22=01
医学影像电子学公△可 01=001=Q8 2+1=25 Y=Q2106 计算，列状态转换表 画状态转换图 Y 000001-4011-111-h0-/100 000 001 001 011 1 0有效状态：被利用了的 010 101 状态。有效循环：有效 011 111 010 1,10 状态形成的循环。 100 0000 /1 无效状态和无效循环 101 010 1 能否自启动？ 110 100 111 110 能自启动：存在无效状态，但没有 形成循环。 不能自启动：无效状态形成循环
