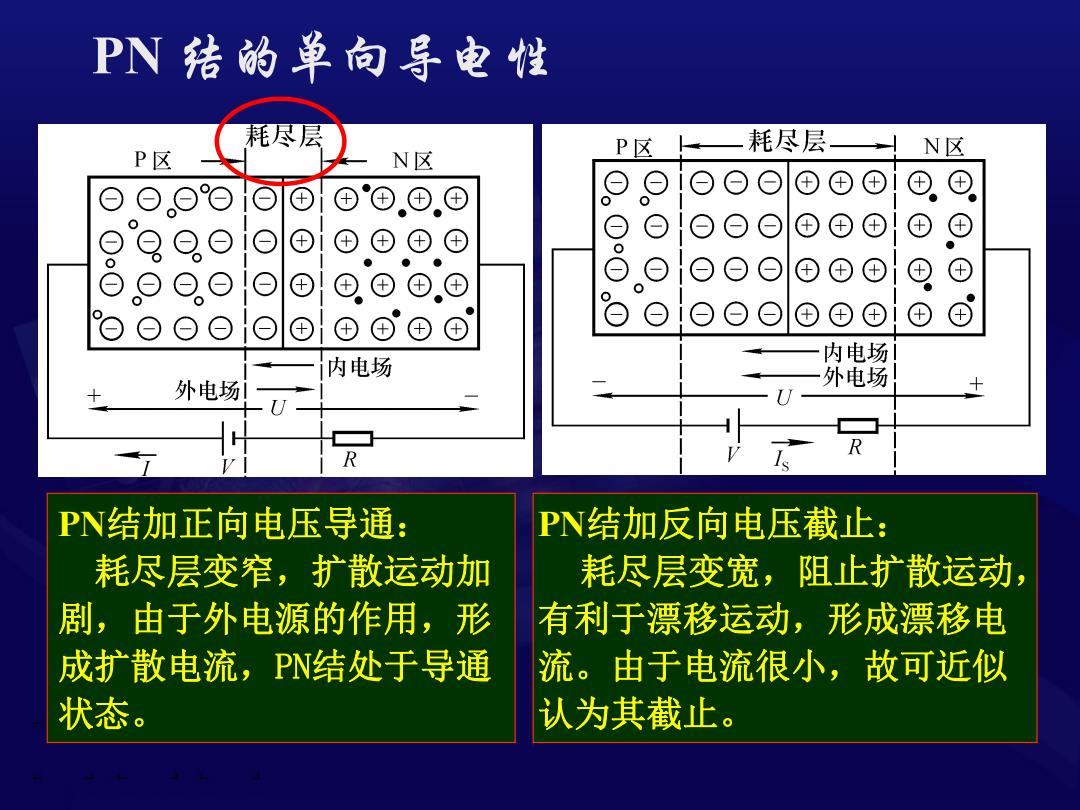

PN结的单向导电性 耗尽层 P区 N区 P区 耗尽层 N区 ⊕ ● 内电场 内电场 外电场 外电场 U R PN结加正向电压导通： PN结加反向电压截止： 耗尽层变窄，扩散运动加 耗尽层变宽，阻止扩散运动， 剧，由于外电源的作用，形 有利于漂移运动，形成漂移电 成扩散电流，PN结处于导通 流。由于电流很小，故可近似 状态。 认为其截止
PN结加正向电压导通： 耗尽层变窄，扩散运动加 剧，由于外电源的作用，形 成扩散电流，PN结处于导通 状态。 PN结加反向电压截止： 耗尽层变宽，阻止扩散运动， 有利于漂移运动，形成漂移电 流。由于电流很小，故可近似 认为其截止。 PN 结的单向导电性
四、PN猪的电容致方 1,势垒电容 P结外加电压变化时，空间电荷区的宽度将发生变 化，有电荷的积累和释放的过程，与电容的充放电相 同，其等效电容称为势垒电容Cb。 2.扩散电容 P结外加的正向电压变化时，在扩散路程中载流子 的浓度及其梯度均有变化，也有电荷的积累和释放的 过程，其等效电容称为扩散电容C。 结电容： Cj=Cp+Cd
四、PN 结的电容效应 1. 势垒电容 PN结外加电压变化时，空间电荷区的宽度将发生变 化，有电荷的积累和释放的过程，与电容的充放电相 同，其等效电容称为势垒电容Cb。 2. 扩散电容 PN结外加的正向电压变化时，在扩散路程中载流子 的浓度及其梯度均有变化，也有电荷的积累和释放的 过程，其等效电容称为扩散电容Cd。 结电容： Cj Cb Cd

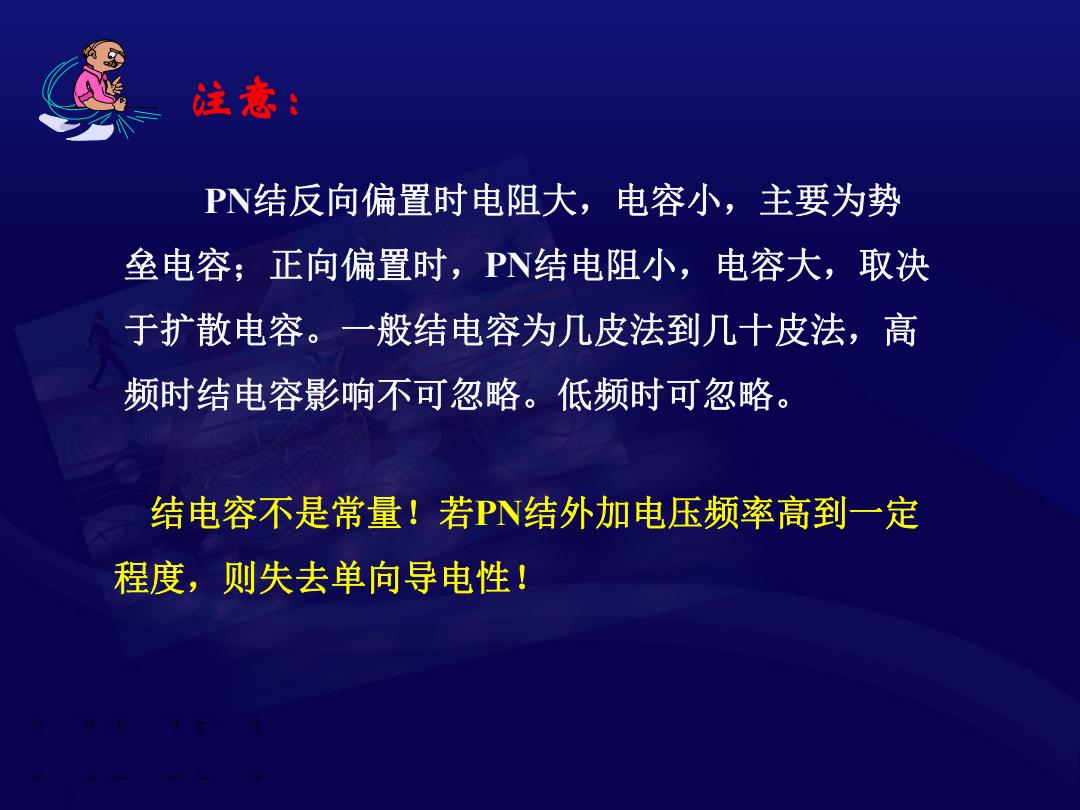

注意： PN结反向偏置时电阻大，电容小，主要为势 垒电容；正向偏置时，PN结电阻小，电容大，取决 于扩散电容。一般结电容为几皮法到几十皮法，高 频时结电容影响不可忽略。低频时可忽略。 结电容不是常量！若PN结外加电压频率高到一定 程度，则失去单向导电性！
PN结反向偏置时电阻大，电容小，主要为势 垒电容；正向偏置时，PN结电阻小，电容大，取决 于扩散电容。一般结电容为几皮法到几十皮法，高 频时结电容影响不可忽略。低频时可忽略。 注意： 结电容不是常量！若PN结外加电压频率高到一定 程度，则失去单向导电性！

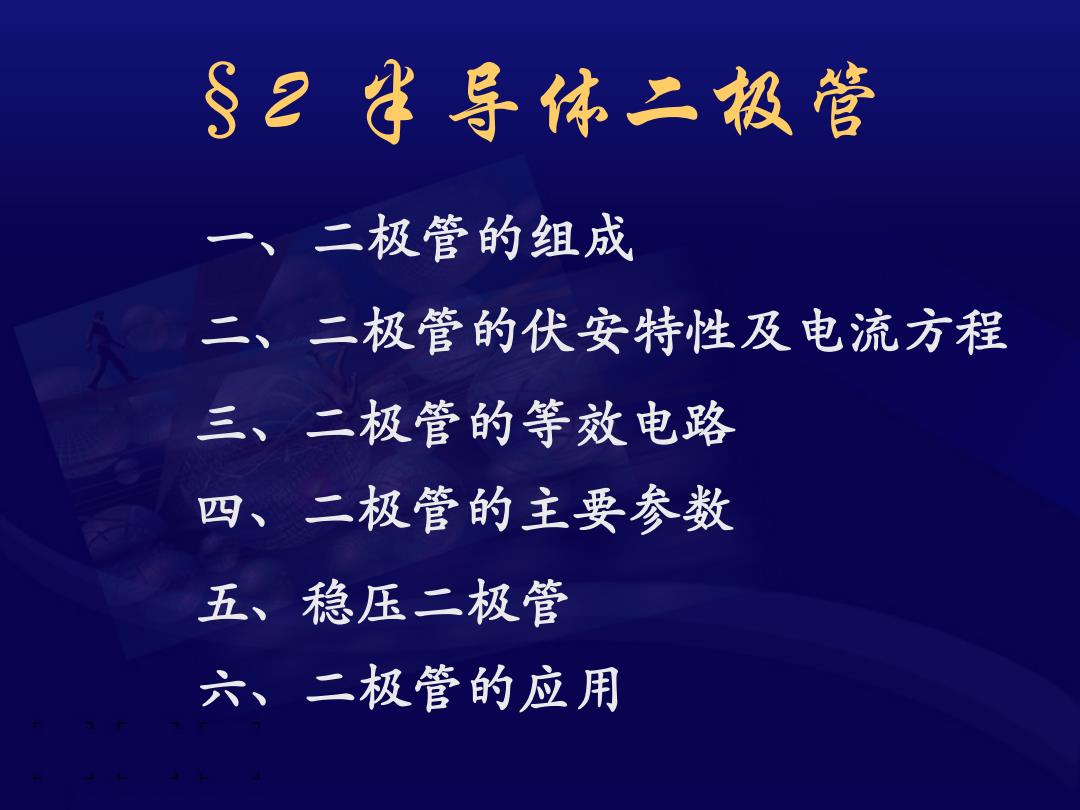

§2半导体二极管 一、 二极管的组成 二、二极管的伏安特性及电流方程 三、二极管的等效电路 四、二极管的主要参数 五、稳压二极管 六、二极管的应用
§2 半导体二极管 一、二极管的组成 二、二极管的伏安特性及电流方程 三、二极管的等效电路 四、二极管的主要参数 五、稳压二极管 六、二极管的应用

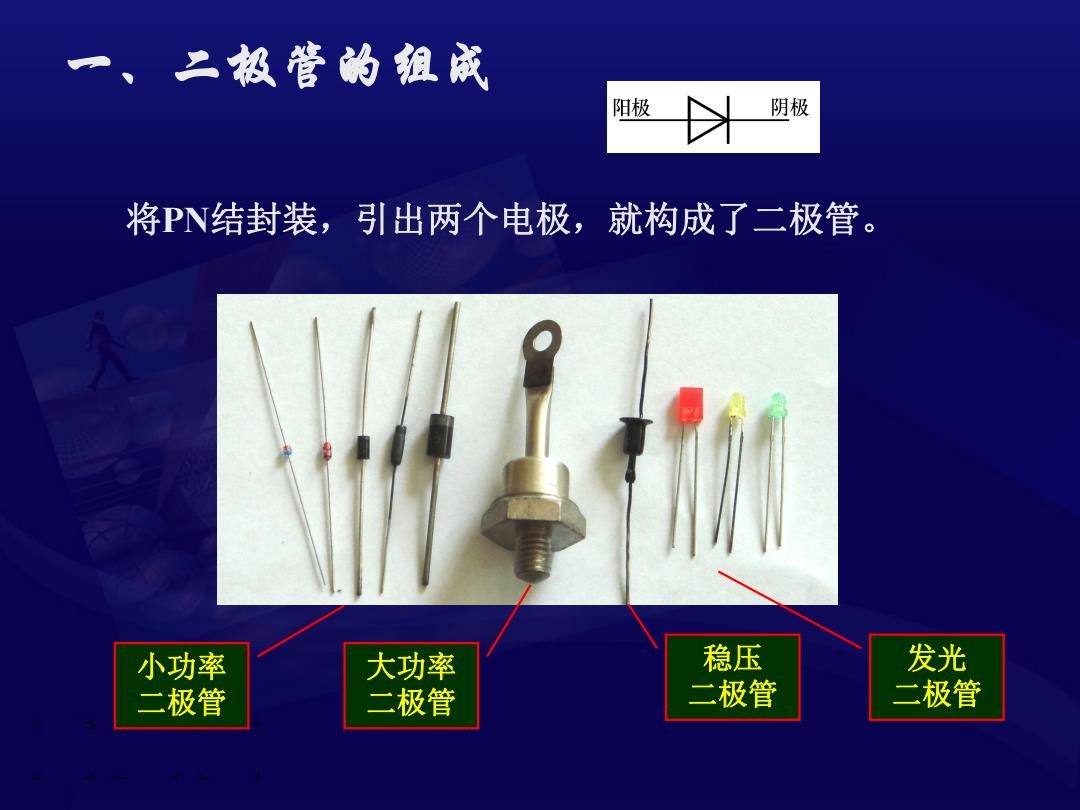

一、二极管的组成 阳极 阴极 将PN结封装，引出两个电极，就构成了二极管。 小功率 大功率 稳压 发光 二极管 二极管 二极管 二极管
一 、二极管的组成 将PN结封装，引出两个电极，就构成了二极管。 小功率 二极管 大功率 二极管 稳压 二极管 发光 二极管
