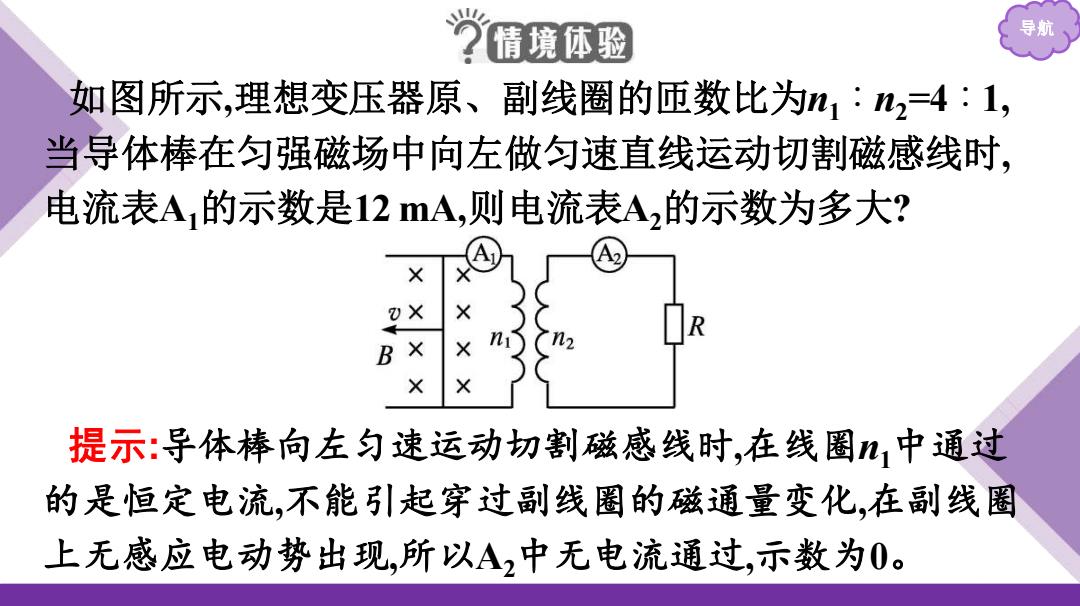

情境体验 如图所示，理想变压器原、副线圈的匝数比为n1:n2=4：1, 当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时， 电流表A的示数是12mA,则电流表A,的示数为多大？ 提示：导体棒向左匀速运动切割磁感线时，在线圈1中通过 的是恒定电流，不能引起穿过副线圈的磁通量变化，在副线圈 上无感应电动势出现，所以A2中无电流通过，示数为0
导航 如图所示,理想变压器原、副线圈的匝数比为n1∶n2 =4∶1, 当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时, 电流表A1的示数是12 mA,则电流表A2的示数为多大? 提示:导体棒向左匀速运动切割磁感线时,在线圈n1中通过 的是恒定电流,不能引起穿过副线圈的磁通量变化,在副线圈 上无感应电动势出现,所以A2中无电流通过,示数为0

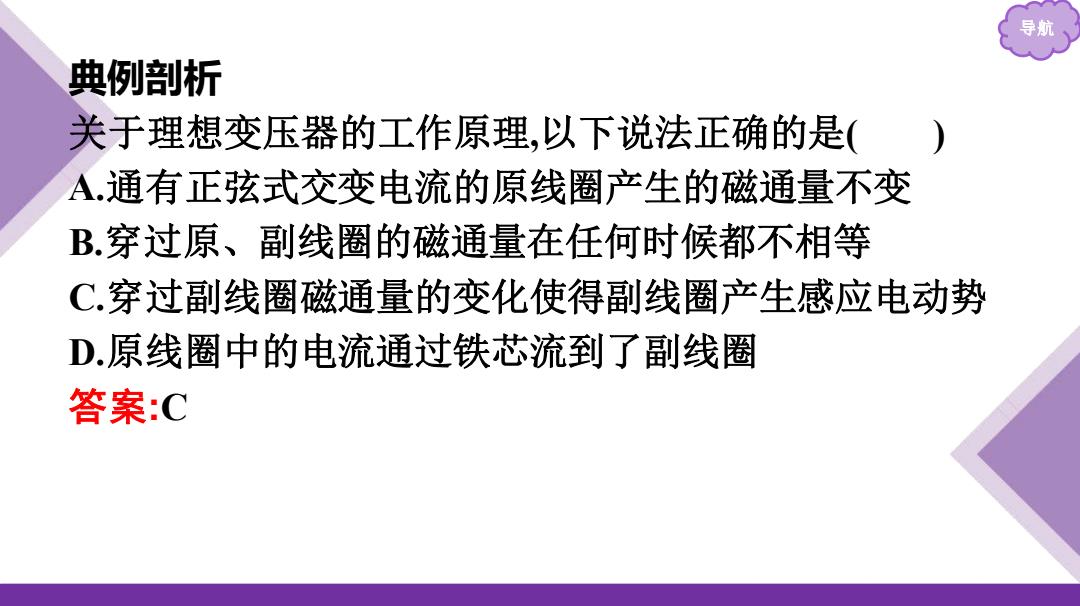

导航 典例剖析 关于理想变压器的工作原理，以下说法正确的是( A.通有正弦式交变电流的原线圈产生的磁通量不变 B.穿过原、副线圈的磁通量在任何时候都不相等 C穿过副线圈磁通量的变化使得副线圈产生感应电动势 D.原线圈中的电流通过铁芯流到了副线圈 答案：C
导航 典例剖析 关于理想变压器的工作原理,以下说法正确的是( ) A.通有正弦式交变电流的原线圈产生的磁通量不变 B.穿过原、副线圈的磁通量在任何时候都不相等 C.穿过副线圈磁通量的变化使得副线圈产生感应电动势 D.原线圈中的电流通过铁芯流到了副线圈 答案:C

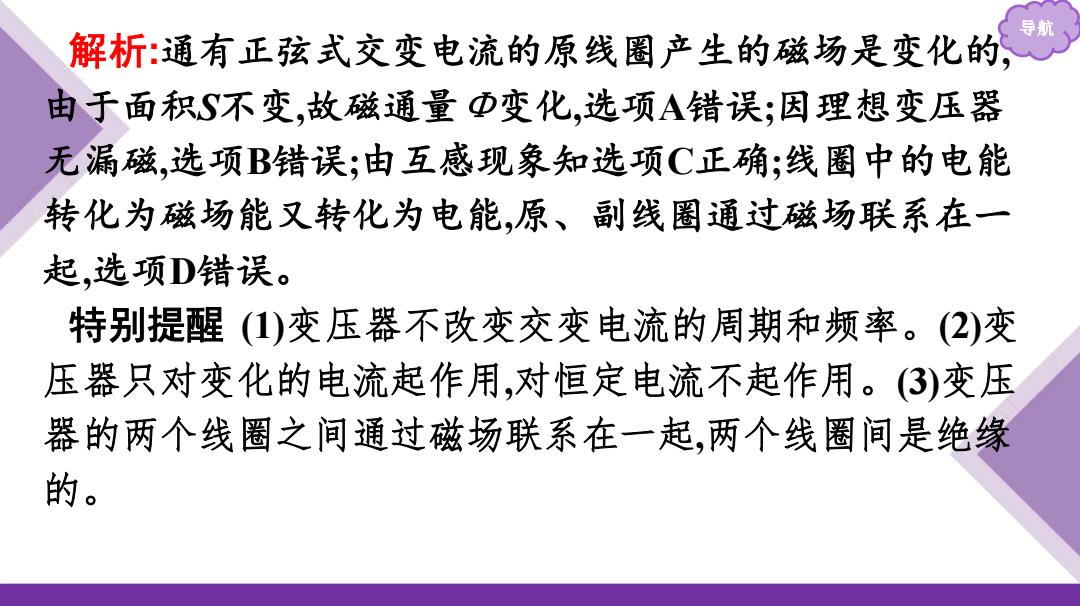

解析：通有正弦式交变电流的原线圈产生的磁场是变化的 由于面积S不变，故磁通量少变化，选项A错误；因理想变压器 无漏磁，选项B错误；由互感现象知选项C正确：线圈中的电能 转化为磁场能又转化为电能，原、副线圈通过磁场联系在一 起，选项D错误。 特别提醒(1)变压器不改变交变电流的周期和频率。(2)变 压器只对变化的电流起作用，对恒定电流不起作用。(3)变压 器的两个线圈之间通过磁场联系在一起，两个线圈间是绝缘 的
导航 解析:通有正弦式交变电流的原线圈产生的磁场是变化的, 由于面积S不变,故磁通量Φ变化,选项A错误;因理想变压器 无漏磁,选项B错误;由互感现象知选项C正确;线圈中的电能 转化为磁场能又转化为电能,原、副线圈通过磁场联系在一 起,选项D错误。 特别提醒 (1)变压器不改变交变电流的周期和频率。(2)变 压器只对变化的电流起作用,对恒定电流不起作用。(3)变压 器的两个线圈之间通过磁场联系在一起,两个线圈间是绝缘 的

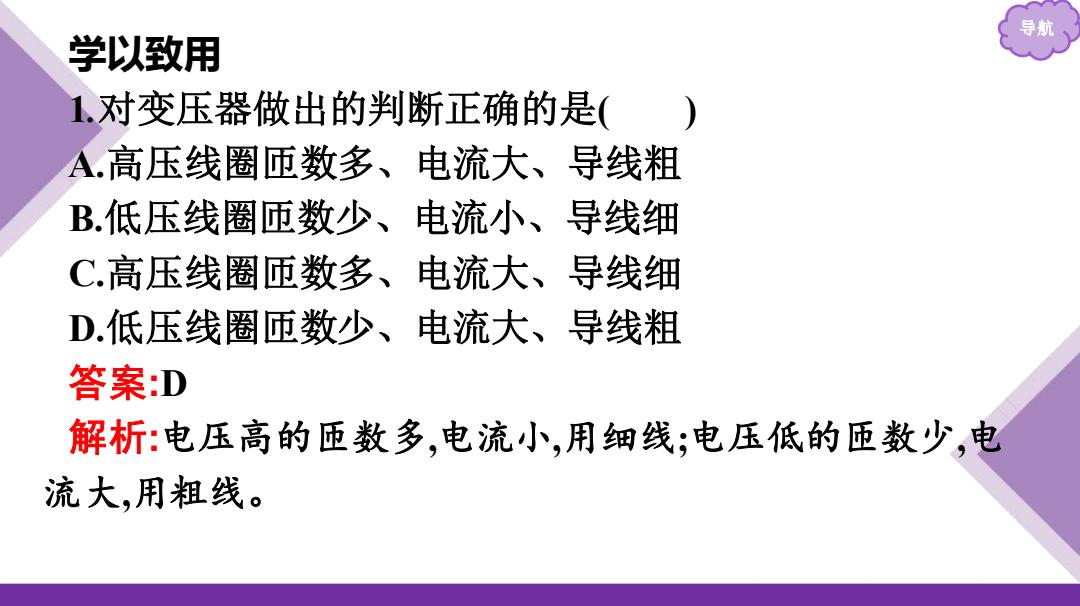

导航 学以致用 1.对变压器做出的判断正确的是( A.高压线圈匝数多、电流大、导线粗 B.低压线圈匝数少、电流小、导线细 C高压线圈匝数多、电流大、导线细 D.低压线圈匝数少、电流大、导线粗 答案D 解析：电压高的匝数多，电流小，用细线；电压低的匝数少，电 流大，用粗线
导航 学以致用 1.对变压器做出的判断正确的是( ) A.高压线圈匝数多、电流大、导线粗 B.低压线圈匝数少、电流小、导线细 C.高压线圈匝数多、电流大、导线细 D.低压线圈匝数少、电流大、导线粗 答案:D 解析:电压高的匝数多,电流小,用细线;电压低的匝数少,电 流大,用粗线

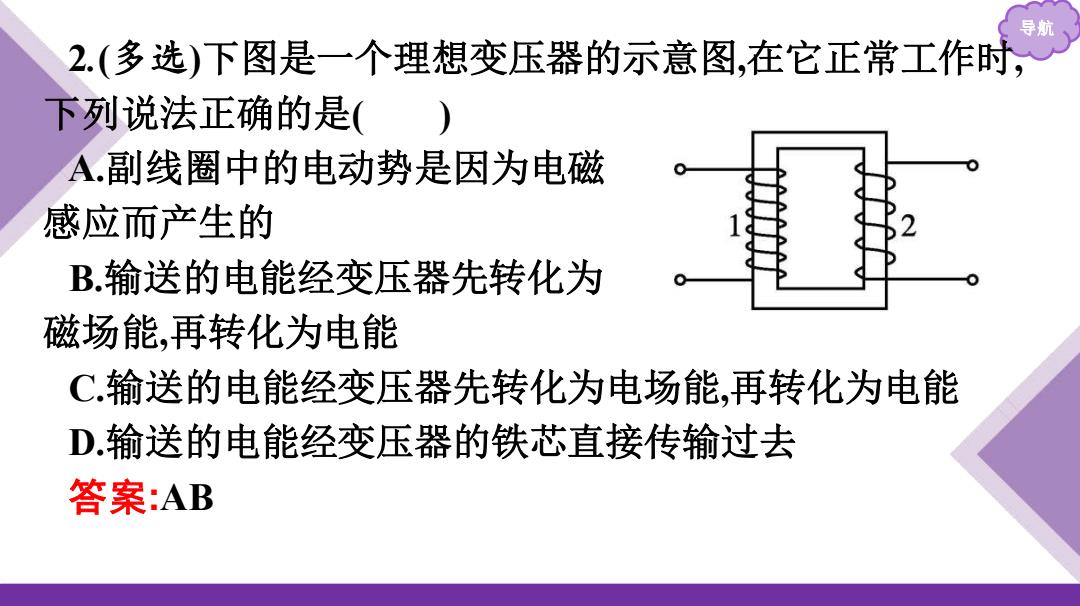

2.(多选)下图是一个理想变压器的示意图，在它正常工作时， 下列说法正确的是( A.副线圈中的电动势是因为电磁 感应而产生的 B.输送的电能经变压器先转化为 磁场能，再转化为电能 C输送的电能经变压器先转化为电场能，再转化为电能 D.输送的电能经变压器的铁芯直接传输过去 答案：AB
导航 2.(多选)下图是一个理想变压器的示意图,在它正常工作时, 下列说法正确的是( ) A.副线圈中的电动势是因为电磁 感应而产生的 B.输送的电能经变压器先转化为 磁场能,再转化为电能 C.输送的电能经变压器先转化为电场能,再转化为电能 D.输送的电能经变压器的铁芯直接传输过去 答案:AB
