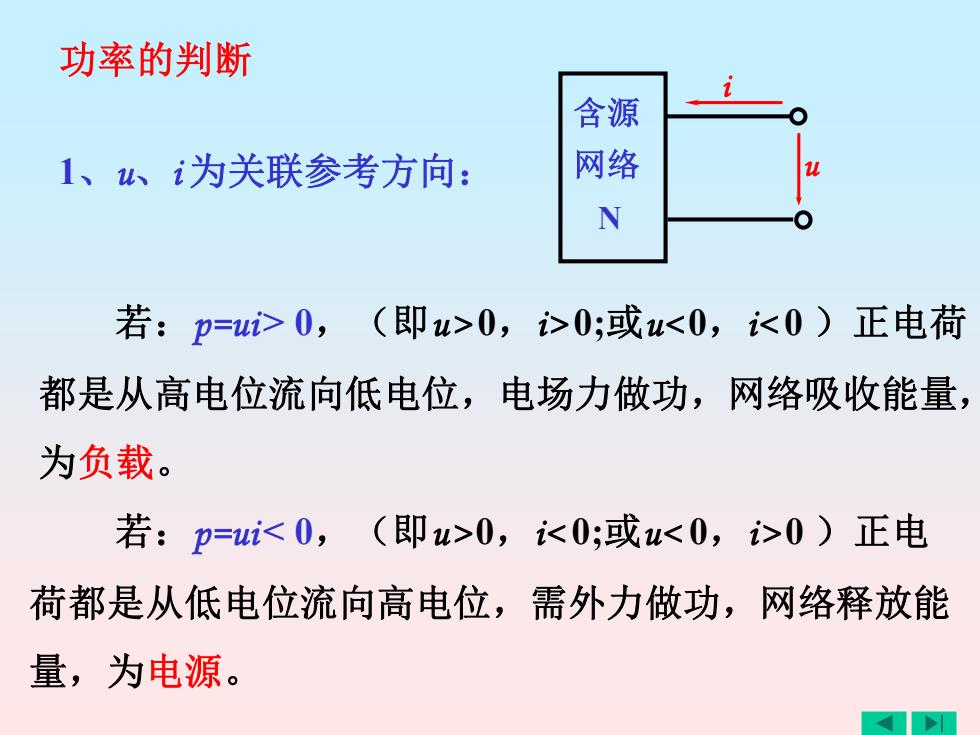

功率的判断 含源 1、u、为关联参考方向： 网络 N 若：p=ui>0,(即u>0,>0;或u<0,K0)正电荷 都是从高电位流向低电位，电场力做功，网络吸收能量， 为负载。 若：p=ui0, (即u>0,0;或u<0,i>0)正电 荷都是从低电位流向高电位，需外力做功，网络释放能 量，为电源
功率的判断 含源 网络 N i 1、 u u、i 为关联参考方向： 若：p=ui < 0，（即u> 0，i< 0;或u< 0，i> 0 ）正电 荷都是从低电位流向高电位，需外力做功，网络释放能 量，为电源。 若：p=ui > 0，（即u> 0，i> 0;或u< 0，i< 0 ）正电荷 都是从高电位流向低电位，电场力做功，网络吸收能量， 为负载
2、u、为非关联参考方向： 含源 若：p>0,电路释放能量，为电源。 网络 u N 若：p<0,电路吸收能量，为负载。 能量 从到的时间内，元件吸收的电能为： i= dt w可u(S)(S)dS
2、u、i 为非关联参考方向： 若：p <0,电路吸收能量，为负载。 含源 网络 N i u 若：p >0,电路释放能量，为电源。 能量 从t0到t的时间内，元件吸收的电能为： W= udq q(t0 ) q(t) ∵i = dq dt W= u(ζ)i (ζ)d(ζ) t0 t
§1一4、5、6、7电阻、电容、电感元 件 线性电路— 组成电路的全部非源元件都是线性元件。 非线性电路一 组成电路的全部非源元件中有非线性 元件。 线性元件：一元件上u(t)与(t)的关系满足单一 性和可叠加性。 单一性：若u(t)与i(t)成比例；则Ku(t)与Ki(t)成 比例。 -。 二极管
§1— 4、5、6、7 电阻、电容、电感元 件 线性电路 非线性电路 组成电路的全部非源元件都是线性元件。 组成电路的全部非源元件中有非线性 元件。 元件上u(t)与i(t)的关系满足单一 性和可叠加性。 单一性：若u(t)与i(t)成比例；则Ku(t)与Ki(t)成 比例。 R 二极管 i u i u D 线性元件：

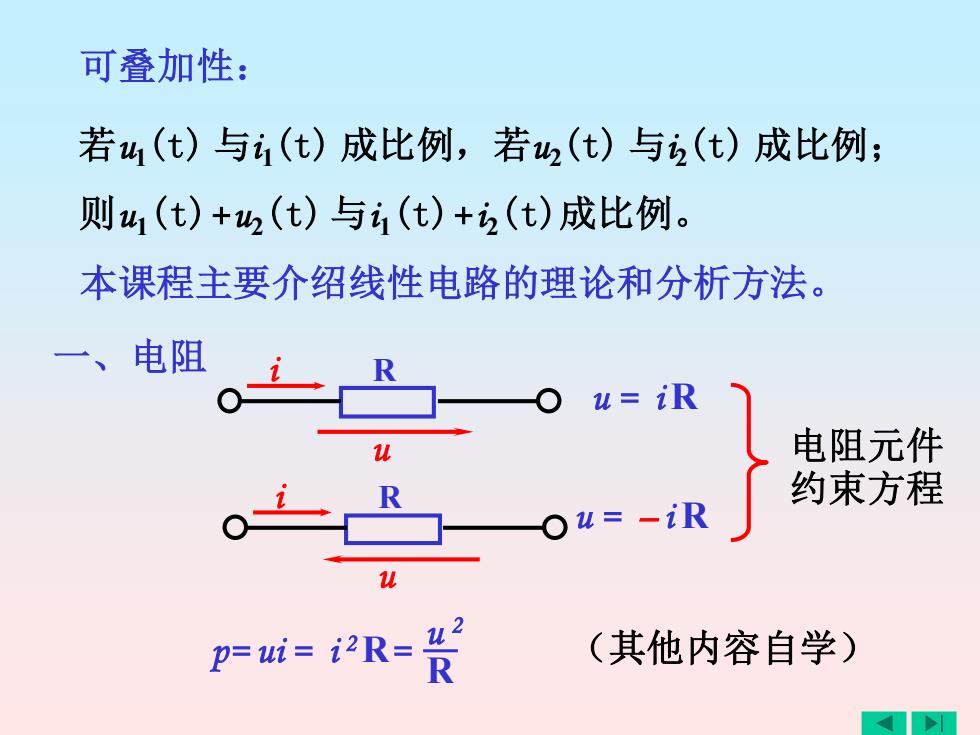

可叠加性： 若4(t)与i(t)成比例，若山(t)与(t)成比例； 则山(t)+山2(t)与1(t)+(t)成比例。 本课程主要介绍线性电路的理论和分析方法。 一、电阻 u=iR 电阻元件 约束方程 =R= (其他内容自学)
可叠加性： 若u1(t) 与i1(t) 成比例，若u2(t) 与i2(t) 成比例； 则u1(t)+ u2(t) 与i1(t)+ i2(t)成比例。 本课程主要介绍线性电路的理论和分析方法。 u = i R 一、电阻 u = – i R p= ui = i 2 R= u 2 R （其他内容自学） 电阻元件 约束方程 i R u i R u
