§1一2电流和电压的参考方 一、直流电路的参考方向 10 =1A u=5V i=-1A u=-5V 参考方向 若：>0，则：参考方 向与实际方向相同；<0， 则：参考方向与实际方向相 反。电压u与电流的情况相 同。 参考方向+正负 实际方向（真实方向）
§1— 2 电流和电压的参考方 向 一、直流电路的参考方向 i =1A u =5V i = –1A u = –5V 若：i >0，则：参考方 向与实际方向相同；i <0， 则：参考方向与实际方向相 反。电压u与电流i 的情况相 同。 R2 R1 10V 5Ω 5Ω u i us + – R2 u R1 10V 5Ω 5Ω i us + – i u2 – + u1 + – R1 R2 R3 u i 参考方向+ 正负 实际方向（真实方向） u i u i 参考方向
二、交流电路的参考方向 wt i=Isinct(A) 参考方向函数式瞬时正负 瞬时实际真实)方向 关联参考方向 非关联参考方向

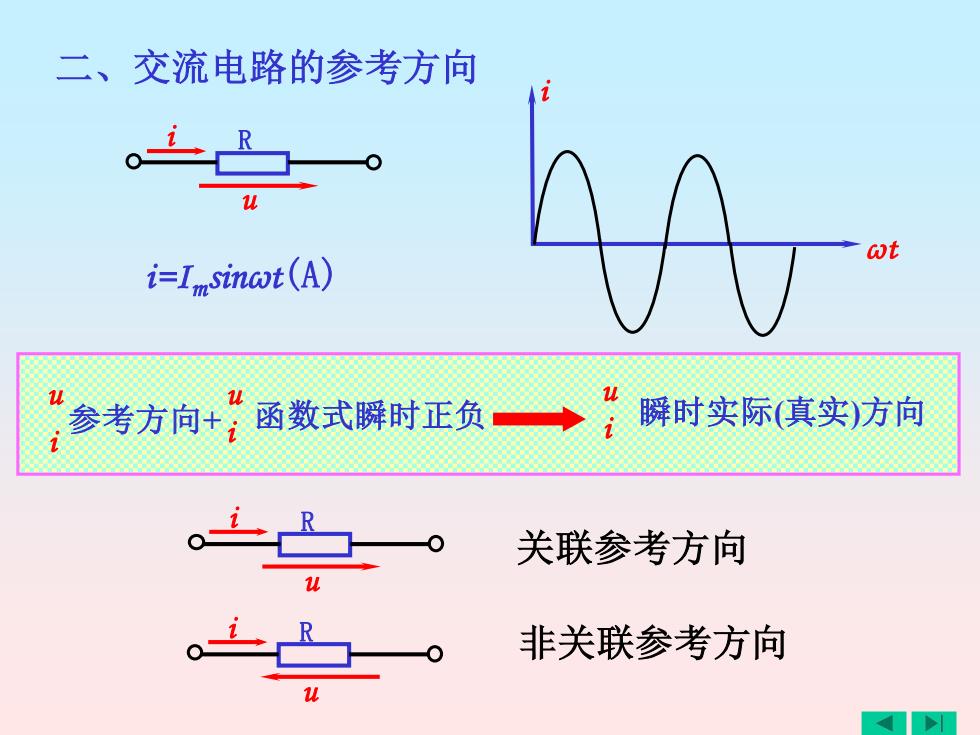

二、交流电路的参考方向 i=Im sinωt(A) u i 参考方向+ 函数式瞬时正负 u i 瞬时实际(真实)方向 u i 关联参考方向 非关联参考方向 i ωt i R u i R u i R u
注意事项： 1、正方向=参考方向≠实际方向 2、u、的正、负号表示的是方向，不是大小。 3、u、的参考方向确定后，在分析电路时不可再更 改。 4、分析电路时，电路图中一定要标出电压、电流的 参考方向
注意事项： 4、分析电路时，电路图中一定要标出电压、电流的 参考方向。 1、正方向=参考方向≠实际方向 2、u、i 的正、负号表示的是方向，不是大小。 3、u、i 的参考方向确定后，在分析电路时不可再更 改
§1一3电功率和能 量 p=ui i=1A p=2X1=2 电阻消耗2w功率 u=2V W u =2V i=2A 0 u=2V i=2A 卫=2X2=4 p=2X2=4 电源吸收4w功率 电源释放4w功率 (负载) (电源) 二者意义不同
§ 1— 3 电功率和能 量 p=ui R u =2V i =1A p=2×1=2 W 电阻消耗2w功率 p=2×2=4 电源吸收4w功率 W （负载） p=2×2=4 W i =2A u =2V + － i =2A － + u =2V 电源释放4w功率 （电源） 二者意义不同
例 82 22 i=1A 5V u -7V ● e9 PNI=7W 电路N,释放能量为电源 P2=7W 电路N2吸收能量为负载

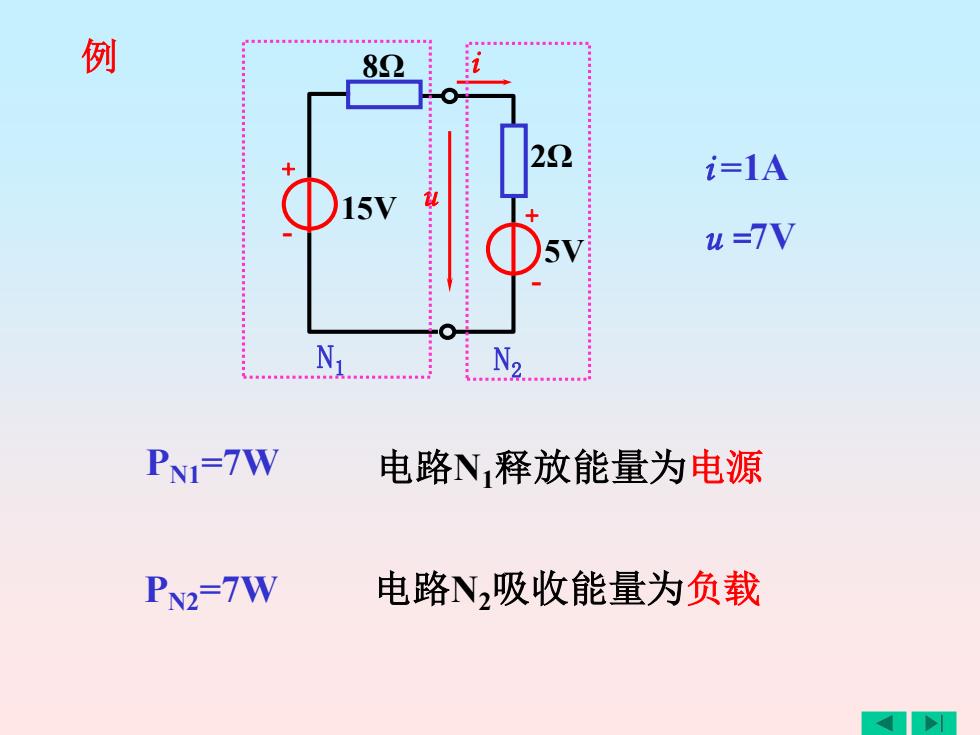

例 i =1A u =7V PN1=7W PN2=7W 电路N1释放能量为电源 电路N2吸收能量为负载 + - + - 2Ω 8Ω u i 5V 15V N1 N2
