(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号CN105506912A (43)申请公布日2016.04.20 (21)申请号201610013150.5 (22)申请日2016.01.07 (71)申请人无锡小天鹅股份有限公司 地址214028江苏省无锡市无锡新区长江南 路18号 (72)发明人周鹏朱传绪邓德喜周福昌 (74)专利代理机构北京清亦华知识产权代理事 务所（普通合伙）11201 代理人黄德海 (51)nt.Cl. D06F17/10(2006.01) D06F1706(2006.01) 权利要求书2页说明书6页附图5页 (54)发明名称 洗衣机的仿生波轮和具有其的波轮洗衣机 (57)摘要 本发明公开了一种洗衣机的仿生波轮和具有 其的波轮洗衣机，洗衣机的仿生波轮包括：本体 23 的上表面上设有多个沿其周向间隔开布置的拨 水筋，多个拨水筋相对于本体的中心成中心对称， 每个拨水筋在本体的周向上的两侧分别形成为 迎流面和背流面，迎流面和背流面分别形成为弧 形面且迎流面的弧形面和背流面的弧形面的朝向 相对，迎流面以及背流面在本体的径向上的两端 的切线之间所形成的夹角角度均在110-150°之 间，迎流面和背流面分别相对于本体的上表面倾 斜设置，迎流面与拨水筋的底面之间以及背流面 与拨水筋的底面之间的夹角角度均在70-80°之 间。根据本发明实施例的洗衣机的仿生波轮，可提 高洗衣机的洗涤效果，同时降低耗电量。 319909901

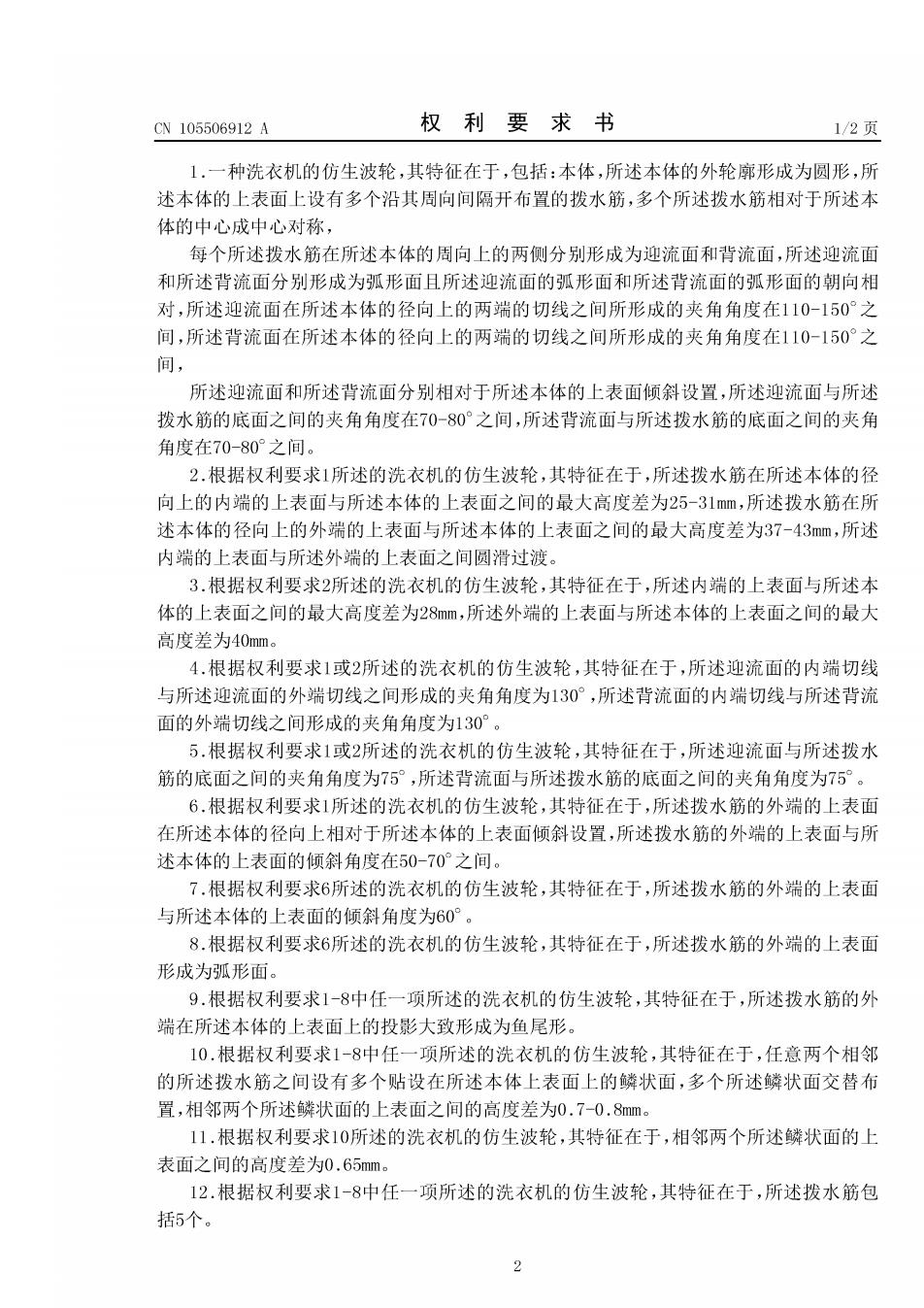

CN105506912A 权利要求书 1/2页 1.一种洗衣机的仿生波轮，其特征在于，包括：本体，所述本体的外轮廓形成为圆形，所 述本体的上表面上设有多个沿其周向间隔开布置的拨水筋，多个所述拨水筋相对于所述本 体的中心成中心对称， 每个所述拨水筋在所述本体的周向上的两侧分别形成为迎流面和背流面，所述迎流面 和所述背流面分别形成为弧形面且所述迎流面的弧形面和所述背流面的弧形面的朝向相 对，所述迎流面在所述本体的径向上的两端的切线之间所形成的夹角角度在110-150°之 间，所述背流面在所述本体的径向上的两端的切线之间所形成的夹角角度在110-150°之 间， 所述迎流面和所述背流面分别相对于所述本体的上表面倾斜设置，所述迎流面与所述 拨水筋的底面之间的夹角角度在70-80°之间，所述背流面与所述拨水筋的底面之间的夹角 角度在70-80°之间。 2.根据权利要求1所述的洗衣机的仿生波轮，其特征在于，所述拨水筋在所述本体的径 向上的内端的上表面与所述本体的上表面之间的最大高度差为25-31mm,所述拨水筋在所 述本体的径向上的外端的上表面与所述本体的上表面之间的最大高度差为37-43mm,所述 内端的上表面与所述外端的上表面之间圆滑过渡。 3.根据权利要求2所述的洗衣机的仿生波轮，其特征在于，所述内端的上表面与所述本 体的上表面之间的最大高度差为28mm,所述外端的上表面与所述本体的上表面之间的最大 高度差为40mm。 4.根据权利要求1或2所述的洗衣机的仿生波轮，其特征在于，所述迎流面的内端切线 与所述迎流面的外端切线之间形成的夹角角度为130°，所述背流面的内端切线与所述背流 面的外端切线之间形成的夹角角度为130°。 5.根据权利要求1或2所述的洗衣机的仿生波轮，其特征在于，所述迎流面与所述拨水 筋的底面之间的夹角角度为75°，所述背流面与所述拨水筋的底面之间的夹角角度为75°。 6.根据权利要求1所述的洗衣机的仿生波轮，其特征在于，所述拨水筋的外端的上表面 在所述本体的径向上相对于所述本体的上表面倾斜设置，所述拨水筋的外端的上表面与所 述本体的上表面的倾斜角度在50-70°之间。 7.根据权利要求6所述的洗衣机的仿生波轮，其特征在于，所述拨水筋的外端的上表面 与所述本体的上表面的倾斜角度为60°。 8.根据权利要求6所述的洗衣机的仿生波轮，其特征在于，所述拨水筋的外端的上表面 形成为弧形面。 9.根据权利要求1-8中任一项所述的洗衣机的仿生波轮，其特征在于，所述拨水筋的外 端在所述本体的上表面上的投影大致形成为鱼尾形。 10.根据权利要求1-8中任一项所述的洗衣机的仿生波轮，其特征在于，任意两个相邻 的所述拨水筋之间设有多个贴设在所述本体上表面上的鳞状面，多个所述鳞状面交替布 置，相邻两个所述鳞状面的上表面之间的高度差为0.7-0.8mm。 11.根据权利要求10所述的洗衣机的仿生波轮，其特征在于，相邻两个所述鳞状面的上 表面之间的高度差为0.65mm。 12.根据权利要求1-8中任一项所述的洗衣机的仿生波轮，其特征在于，所述拨水筋包 括5个。 2
CN105506912A 权利要求书 2/2页 13.根据权利要求1-8中任一项所述的洗衣机的仿生波轮，其特征在于，所述拨水筋与 所述本体一体形成。 14.根据权利要求1-8中任一项所述的洗衣机的仿生波轮，其特征在于，所述本体的下 表面上还设有多个沿其径向延伸且在周向上间隔开布置的排水筋。 15.一种波轮洗衣机，其特征在于，包括权利要求1-14中任一项所述的洗衣机的仿生波 轮。 3

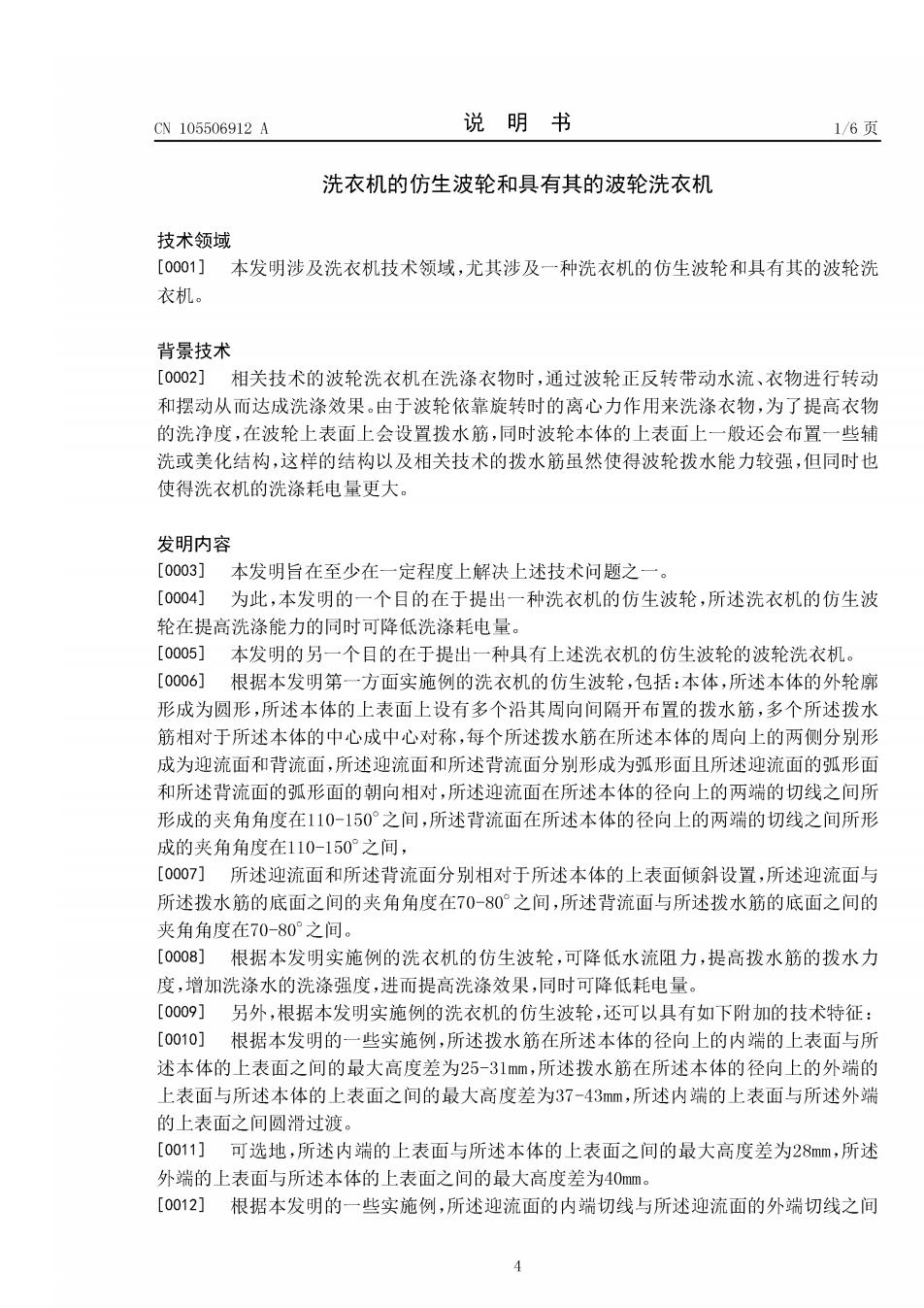

CN105506912A 说明书 1/6页 洗衣机的仿生波轮和具有其的波轮洗衣机 技术领域 [0001] 本发明涉及洗衣机技术领域，尤其涉及一种洗衣机的仿生波轮和具有其的波轮洗 衣机。 背景技术 [0002] 相关技术的波轮洗衣机在洗涤衣物时，通过波轮正反转带动水流、衣物进行转动 和摆动从而达成洗涤效果。由于波轮依靠旋转时的离心力作用来洗涤衣物，为了提高衣物 的洗净度，在波轮上表面上会设置拨水筋，同时波轮本体的上表面上一般还会布置一些辅 洗或美化结构，这样的结构以及相关技术的拨水筋虽然使得波轮拨水能力较强，但同时也 使得洗衣机的洗涤耗电量更大。 发明内容 [0003] 本发明旨在至少在一定程度上解决上述技术问题之一。 [0004] 为此，本发明的一个目的在于提出一种洗衣机的仿生波轮，所述洗衣机的仿生波 轮在提高洗涤能力的同时可降低洗涤耗电量。 [0005]本发明的另一个目的在于提出一种具有上述洗衣机的仿生波轮的波轮洗衣机。 [0006] 根据本发明第一方面实施例的洗衣机的仿生波轮，包括：本体，所述本体的外轮廓 形成为圆形，所述本体的上表面上设有多个沿其周向间隔开布置的拨水筋，多个所述拨水 筋相对于所述本体的中心成中心对称，每个所述拨水筋在所述本体的周向上的两侧分别形 成为迎流面和背流面，所述迎流面和所述背流面分别形成为弧形面且所述迎流面的弧形面 和所述背流面的弧形面的朝向相对，所述迎流面在所述本体的径向上的两端的切线之间所 形成的夹角角度在110-150°之间，所述背流面在所述本体的径向上的两端的切线之间所形 成的夹角角度在110-150°之间， [0007]所述迎流面和所述背流面分别相对于所述本体的上表面倾斜设置，所述迎流面与 所述拨水筋的底面之间的夹角角度在70-80°之间，所述背流面与所述拨水筋的底面之间的 夹角角度在70-80°之间。 [0008]根据本发明实施例的洗衣机的仿生波轮，可降低水流阻力，提高拨水筋的拨水力 度，增加洗涤水的洗涤强度，进而提高洗涤效果，同时可降低耗电量。 [0009]另外，根据本发明实施例的洗衣机的仿生波轮，还可以具有如下附加的技术特征： [0010]根据本发明的一些实施例，所述拨水筋在所述本体的径向上的内端的上表面与所 述本体的上表面之间的最大高度差为25-31mm,所述拨水筋在所述本体的径向上的外端的 上表面与所述本体的上表面之间的最大高度差为37-43mm,所述内端的上表面与所述外端 的上表面之间圆滑过渡。 [0011]可选地，所述内端的上表面与所述本体的上表面之间的最大高度差为28mm,所述 外端的上表面与所述本体的上表面之间的最大高度差为40mm。 [0012]根据本发明的一些实施例，所述迎流面的内端切线与所述迎流面的外端切线之间 4
CN105506912A 说明书 2/6页 形成的夹角角度为130°，所述背流面的内端切线与所述背流面的外端切线之间形成的夹角 角度为130°。 [0013]根据本发明的一些实施例，所述迎流面与所述拨水筋的底面之间的夹角角度为 75°，所述背流面与所述拨水筋的底面之间的夹角角度为75°。 [0014] 根据本发明的一些实施例，所述拨水筋的外端的上表面在所述本体的径向上相对 于所述本体的上表面倾斜设置，所述拨水筋的外端的上表面与所述本体的上表面的倾斜角 度在50-70°之间。 [0015]可选地，所述拨水筋的外端的上表面与所述本体的上表面的倾斜角度为60°。 [0016] 可选地，所述拨水筋的外端的上表面形成为弧形面。 [0017] 根据本发明的一些实施例，所述拨水筋的外端在所述本体的上表面上的投影大致 形成为鱼尾形。 [0018]根据本发明的一些实施例，任意两个相邻的所述拨水筋之间设有多个贴设在所述 本体上表面上的鳞状面，多个所述鳞状面交替布置，相邻两个所述鳞状面的上表面之间的 高度差为0.7-0.8mm。 [0019] 可选地，相邻两个所述鳞状面的上表面之间的高度差为0.65mm。 [0020] 根据本发明的一些实施例，所述拨水筋包括5个。 [0021] 根据本发明的一些实施例，所述拨水筋与所述本体一体形成。 [0022] 根据本发明的一些实施例，所述本体的下表面上还设有多个沿其径向延伸且在周 向上间隔开布置的排水筋。 [0023] 根据本发明第二方面实施例的波轮洗衣机包括上述实施例的洗衣机的仿生波轮。 [0024] 根据本发明实施例的波轮洗衣机，可提高洗涤效果，降低洗涤耗电量。 [0025] 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 [0026] 本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得 明显和容易理解，其中： [0027] 图1是根据本发明实施例的洗衣机的仿生波轮的主视图： [0028] 图2是根据本发明实施例的洗衣机的仿生波轮的仰视图： [0029] 图3是根据本发明实施例的洗衣机的仿生波轮的立体图 [0030] 图4是图3中A部的放大图： [0031] 图5是根据本发明实施例的洗衣机的仿生波轮的另一个角度的立体图： [0032] 图6是图5中B部的放大图。 [0033] 附图标记说明 [0034] 100:仿生波轮： [0035] 1:拨水筋，11：迎流面，12：背流面，13：凹槽，14：长形槽： [0036] 2:鳞状面： [0037] 3:排水筋； [0038] 4:本体； 5
