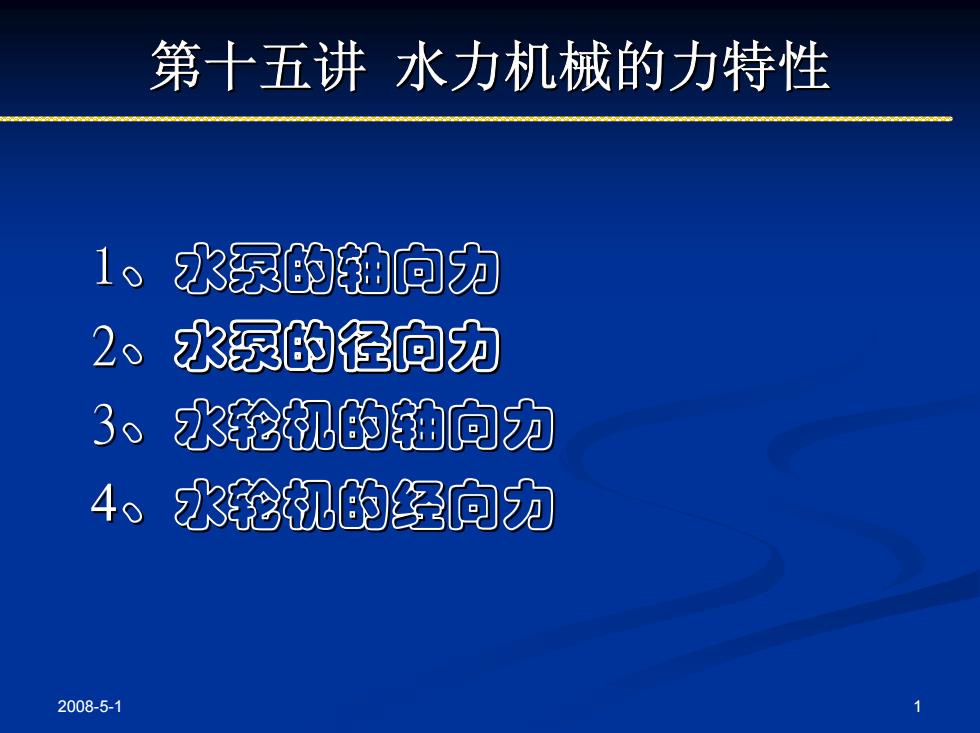

第十五讲水力机械的力特性 1、水泵的轴向力 2、水泵的径向力 3、水轮机的轴向力 4、水轮机的经向力 2008-5-1
2008-5-1 1 第十五讲 水力机械的力特性 水力机械的力特性 1、水泵的轴向力 、水泵的轴向力 2、水泵的径向力 3、水轮机的轴向力 水轮机的轴向力 4、水轮机的经向力 、水轮机的经向力

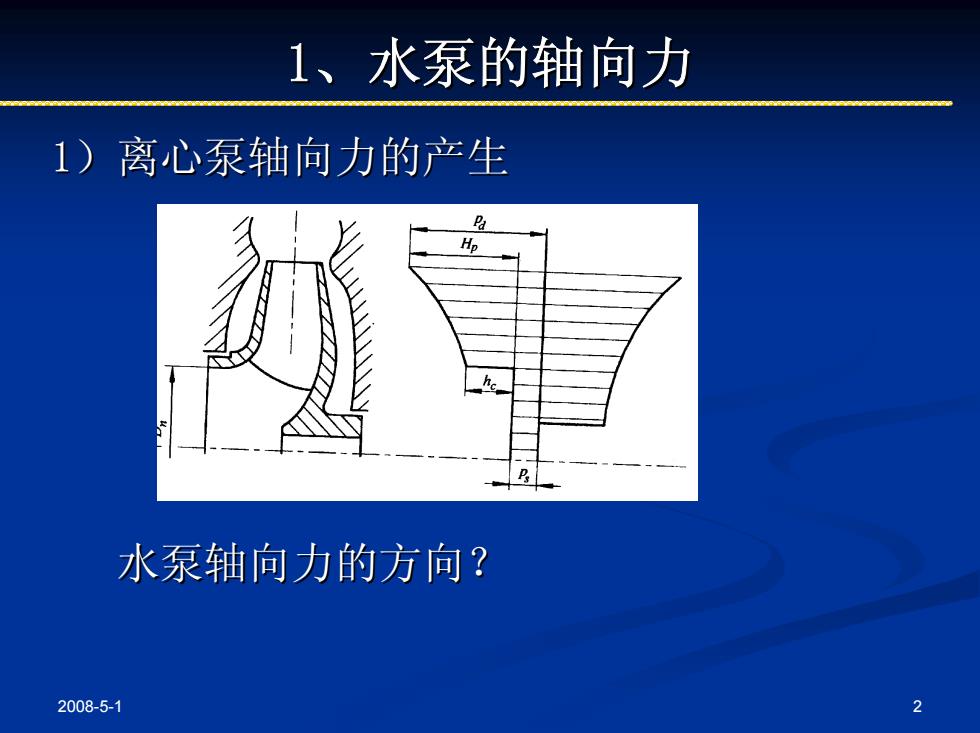

1、水泵的轴向力 1)离心泵轴向力的产生 H 水泵轴向力的方向？ 2008-5-1 2
2008-5-1 2 1、水泵的轴向力 、水泵的轴向力 1）离心泵轴向力的产生 ）离心泵轴向力的产生 水泵轴向力的方向？ 水泵轴向力的方向？

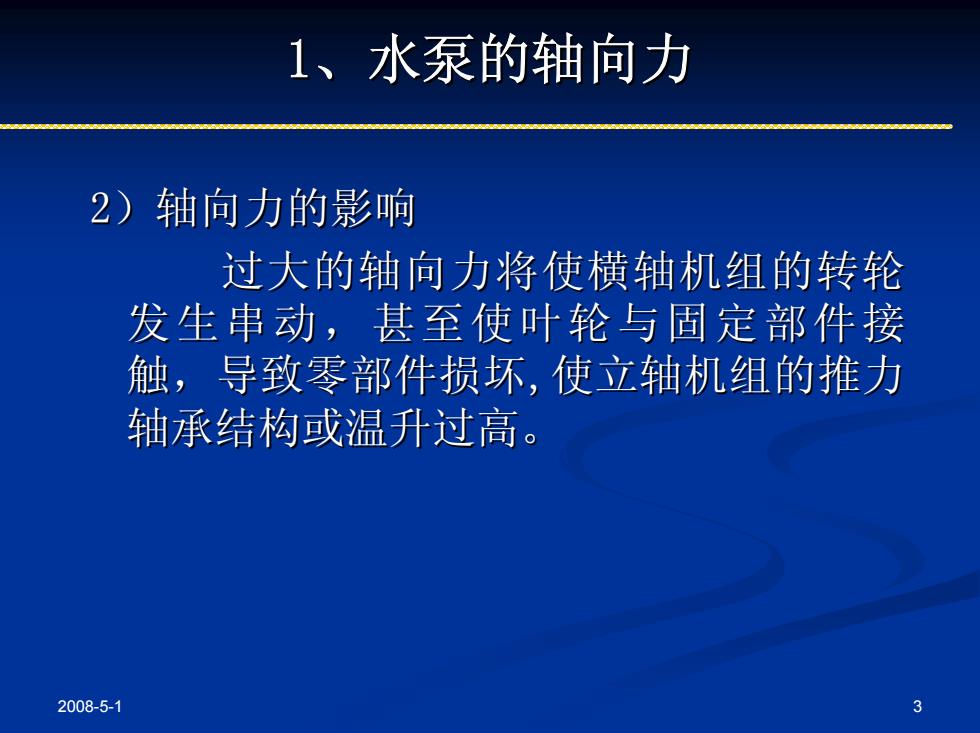

1、水泵的轴向力 2)轴向力的影响 过大的轴向力将使横轴机组的转轮 发生串动，甚至使叶轮与固定部件接 触，导致零部件损坏，使立轴机组的推力 轴承结构或温升过高。 2008-5-1 3
2008-5-1 3 1、水泵的轴向力 、水泵的轴向力 2）轴向力的影响 过大的轴向力将使横轴机组的转轮 过大的轴向力将使横轴机组的转轮 发生串动，甚至使叶轮与固定部件接 发生串动，甚至使叶轮与固定部件接 触，导致零部件损坏 触，导致零部件损坏,使立轴机组的推 使立轴机组的推力 轴承结构或温升过高。 轴承结构或温升过高

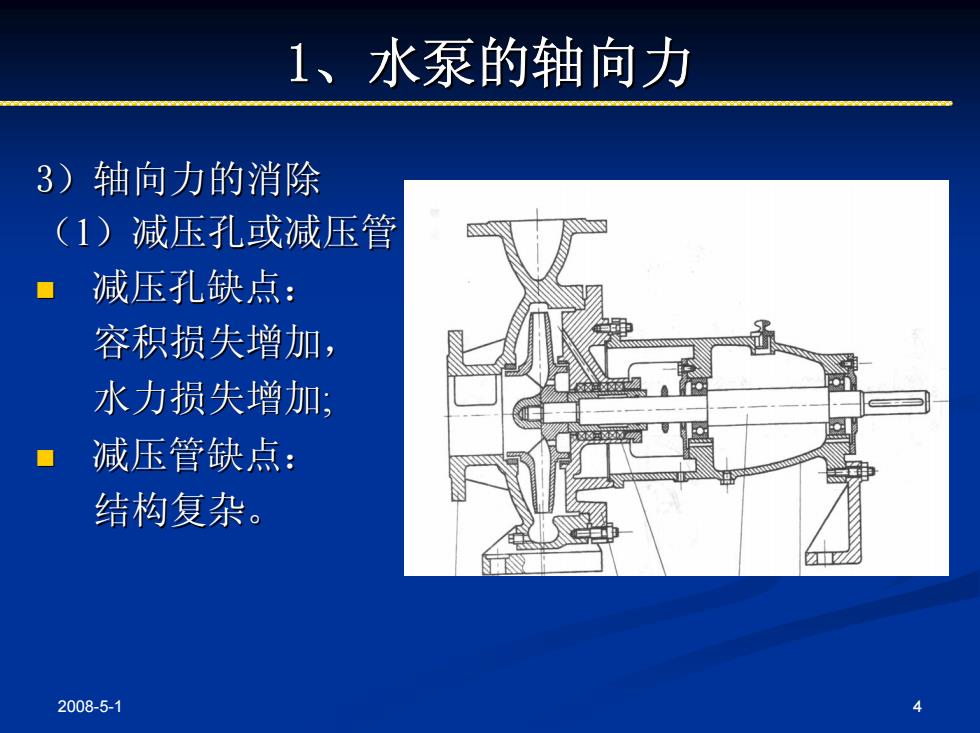

1、水泵的轴向力 3)轴向力的消除 (1)减压孔或减压管 ■ 减压孔缺点： 容积损失增加， 水力损失增加 减压管缺点： 结构复杂。 2008-5-1 4
2008-5-1 4 1、水泵的轴向力 、水泵的轴向力 3）轴向力的消除 （1）减压孔或减压管 ）减压孔或减压管 减压孔缺点： 容积损失增加， 容积损失增加， 水力损失增加; 减压管缺点： 结构复杂

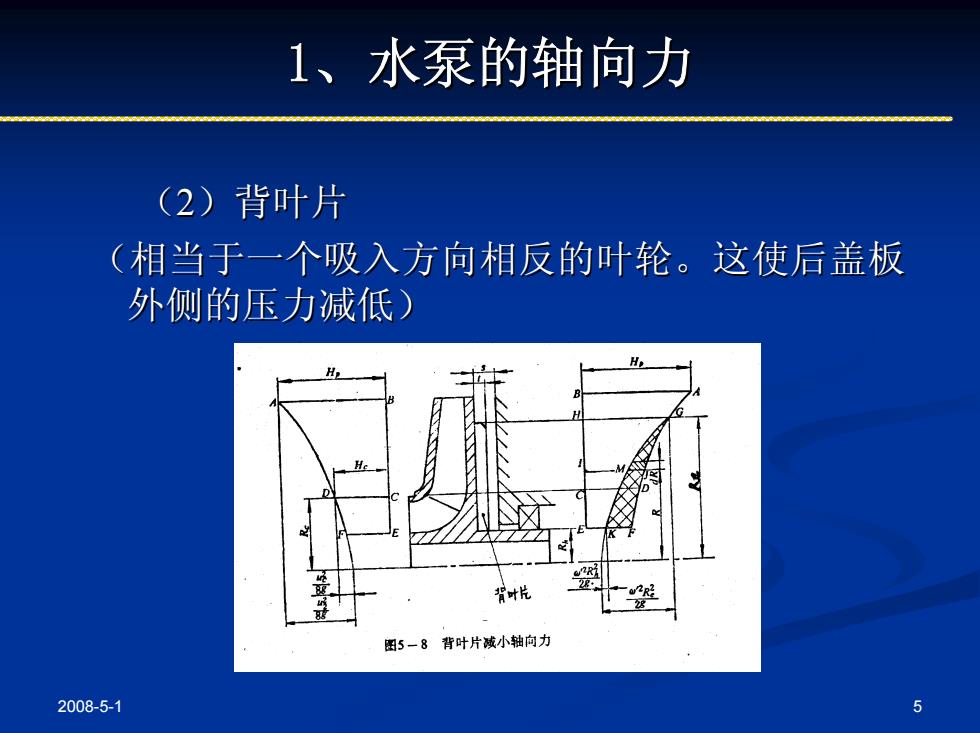

1、水泵的轴向力 (2)背叶片 (相当于一个吸入方向相反的叶轮。这使后盖板 外侧的压力减低) H 时片 图5一8背叶片减小轴向力 2008-5-1 6
2008-5-1 5 1、水泵的轴向力 、水泵的轴向力 （2）背叶片 （相当于一个吸入方向相反的叶轮。这使后盖板 （相当于一个吸入方向相反的叶轮。这使后盖板 外侧的压力减低） 外侧的压力减低）
