水力机械内的空化及 压力脉动现象
水力机械内的空化及 压力脉动现象

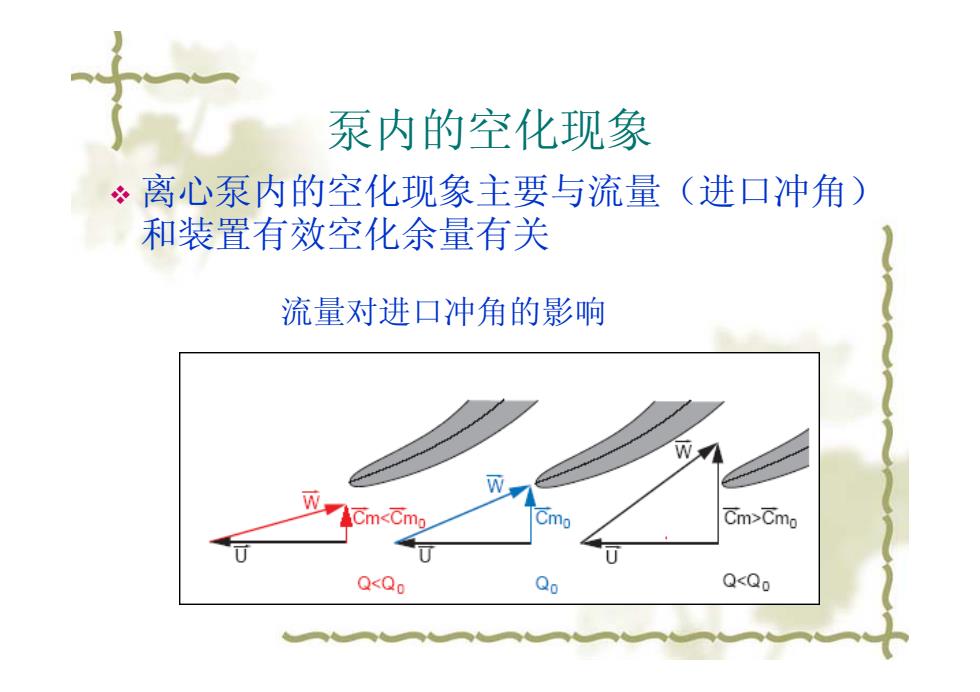

泵内的空化现象 离心泵内的空化现象主要与流量 (进口冲角) 和装置有效空化余量有关 流量对进口冲角的影响 Cm<Cmo Cmo Cm>Cmo Q<Qp Qo Q<Qp
泵内的空化现象 离心泵内的空化现象主要与流量 （进口冲角 ） 和装置有效空化余量有关 流量对进口冲角的影响

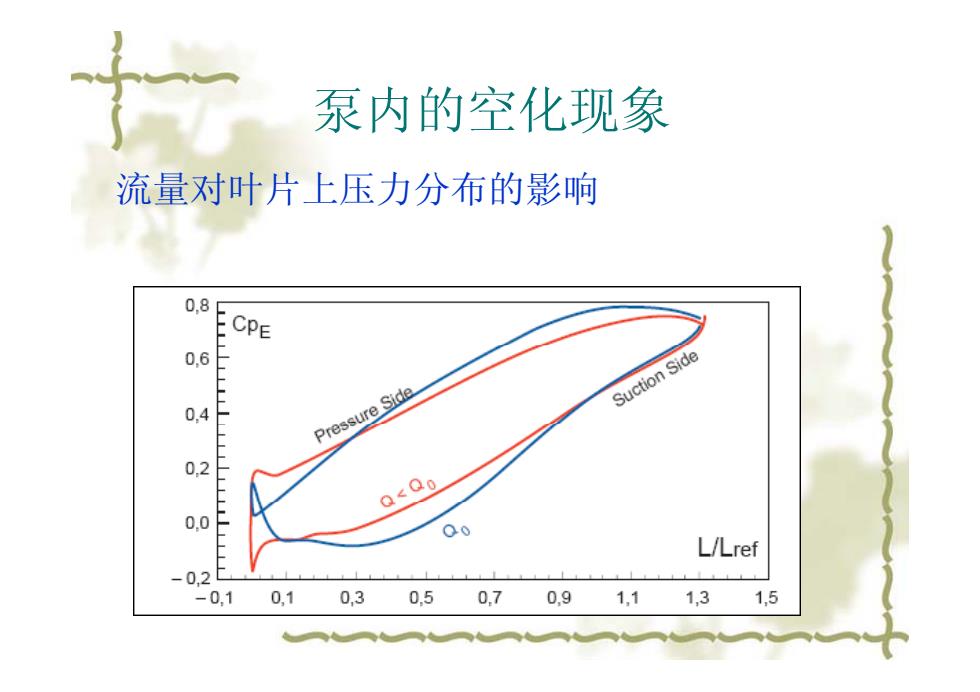

泵内的空化现象 流量对叶片上压力分布的影响 0.8 CPE 0.6 Pressure Side. Suction Side 0,4 0.2 Q<Qo 0.0 00 L/Lref -0,2 -0.1 0,1 0,3 0.5 07 0.9 1,1 1,3 1,5
泵内的空化现象 流量对叶片上压力分布的影响

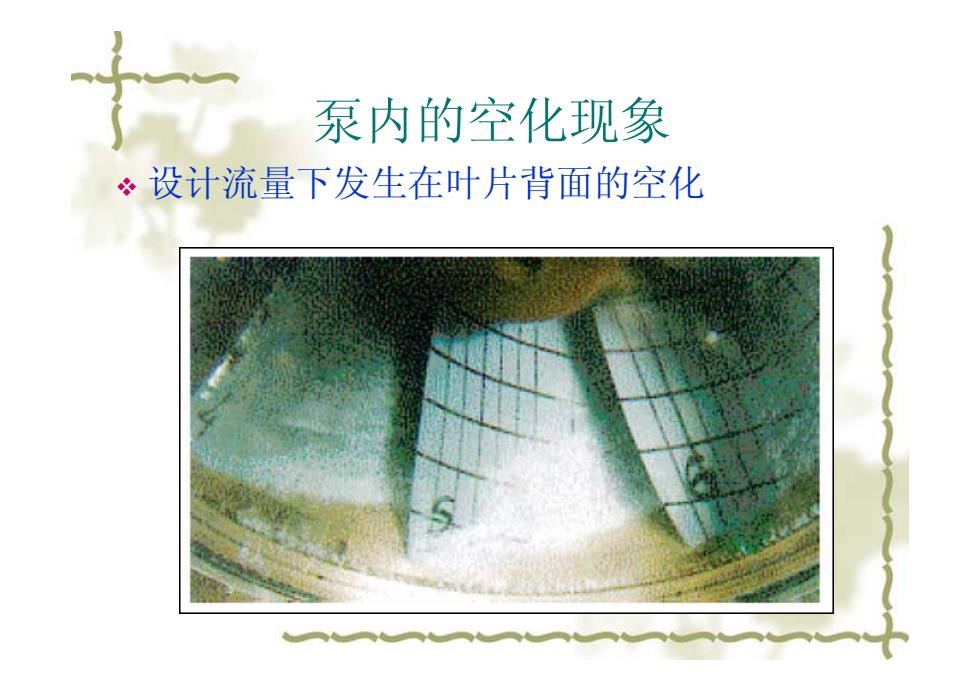

泵内的空化现象 。设计流量下发生在叶片背面的空化
泵内的空化现象 设计流量下发生在叶片背面的空化

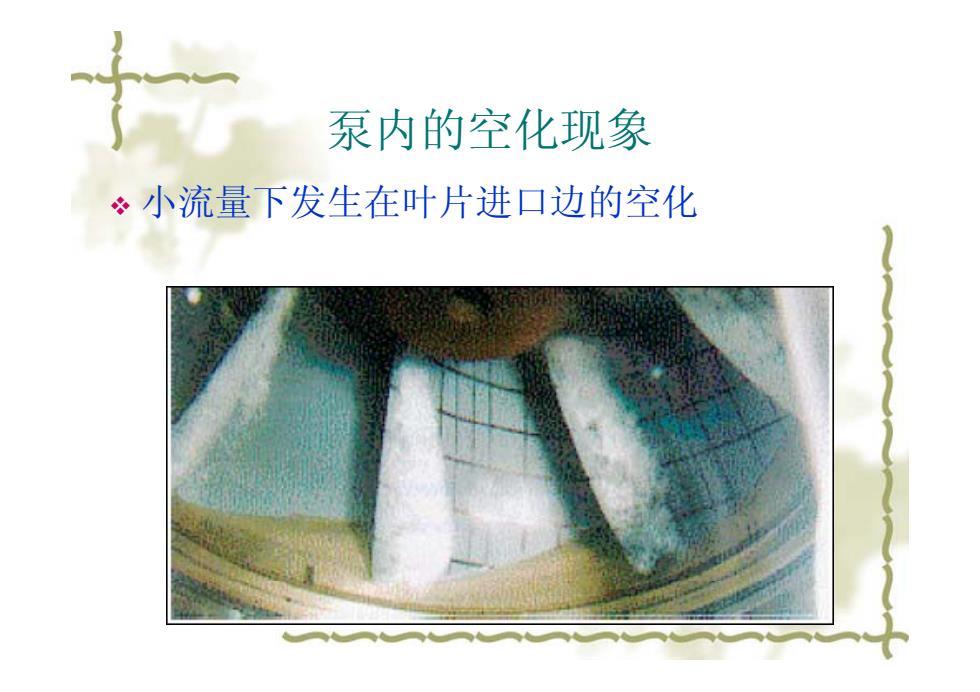

泵内的空化现象 。小流量下发生在叶片进口边的空化
泵内的空化现象 小流量下发生在叶片进 边的空化 小流量下发生在叶片进 口边的空化
