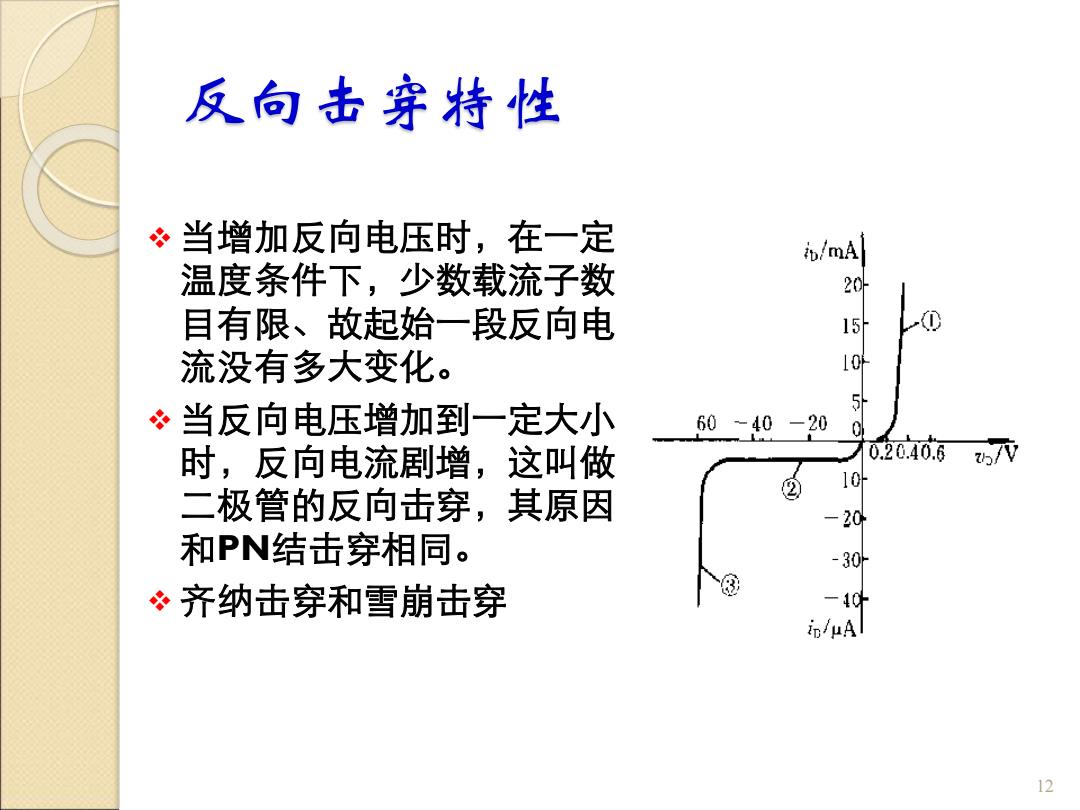

反向击穿特性 冬当增加反向电压时，在一定 ip/mA 温度条件下，少数载流子数 目有限、故起始一段反向电 流没有多大变化。 1 当反向电压增加到一定大小 5 冬 60-40-20 时，反向电流剧增，这叫做 0.26.40.6元 二极管的反向击穿，其原因 ② 10 -2 和PN结击穿相同。 -30 冬齐纳击穿和雪崩击穿 ③ -40叶 iolμA 12
反向击穿特性 ❖ 当增加反向电压时，在一定 温度条件下，少数载流子数 目有限、故起始一段反向电 流没有多大变化。 ❖ 当反向电压增加到一定大小 时，反向电流剧增，这叫做 二极管的反向击穿，其原因 和PN结击穿相同。 ❖ 齐纳击穿和雪崩击穿 12

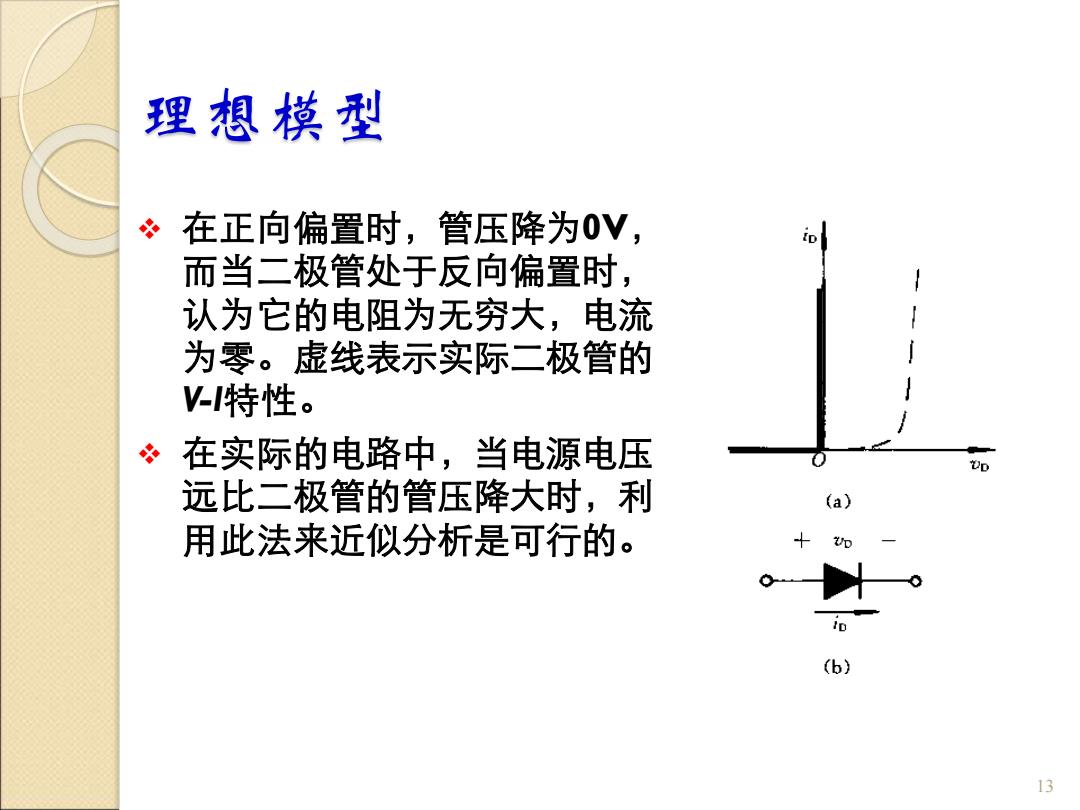

理想模型 在正向偏置时，管压降为0V, 而当二极管处于反向偏置时， 认为它的电阻为无穷大，电流 为零。虚线表示实际二极管的 V-特性。 1 在实际的电路中，当电源电压 远比二极管的管压降大时，利 (a) 用此法来近似分析是可行的。 13
理想模型 ❖ 在正向偏置时，管压降为0V， 而当二极管处于反向偏置时， 认为它的电阻为无穷大，电流 为零。虚线表示实际二极管的 V-I特性。 ❖ 在实际的电路中，当电源电压 远比二极管的管压降大时，利 用此法来近似分析是可行的。 13

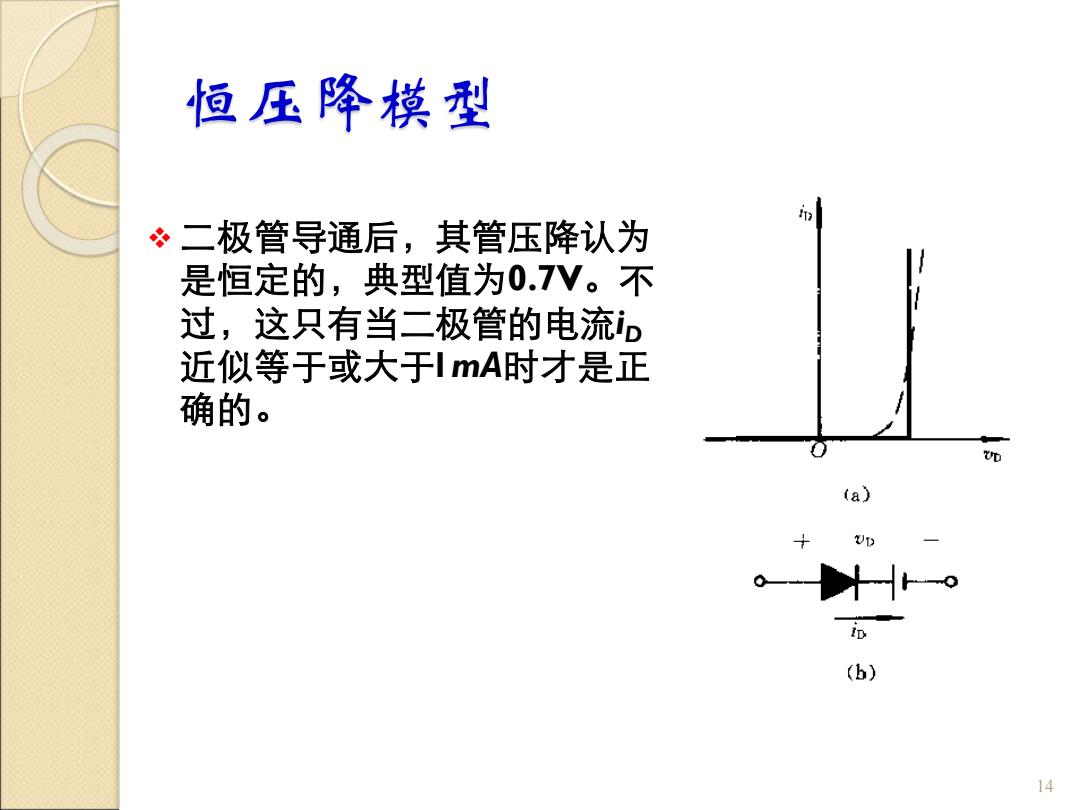

恒压降模型 in ?二极管导通后，其管压降认为 是恒定的，典型值为0.7V。不 过，这只有当二极管的电流0 近似等于或大于ImA时才是正 确的。 饰 (a) (b) 14
恒压降模型 ❖ 二极管导通后，其管压降认为 是恒定的，典型值为0.7V。不 过，这只有当二极管的电流iD 近似等于或大于l mA时才是正 确的。 14
小信号模型 如果二极管在它的V特性的某 一小范围内工作，可把V特性 △ib 看成一条直线，其斜率的倒数 就是所要求的小信号模型的微 变电阻ra △00 UD (a) Ta AVp/Aip =1/84 品，e- △h ga=dvp (b) 15
小信号模型 ❖ 如果二极管在它的V-I特性的某 一小范围内工作，可把V-I特性 看成一条直线，其斜率的倒数 就是所要求的小信号模型的微 变电阻rd。 15 ( ) T D T v V D T S v V S D D D d d D D d V I V i e V I I e dv d dv di g r v i g D T D T = = = = − = = 1 1

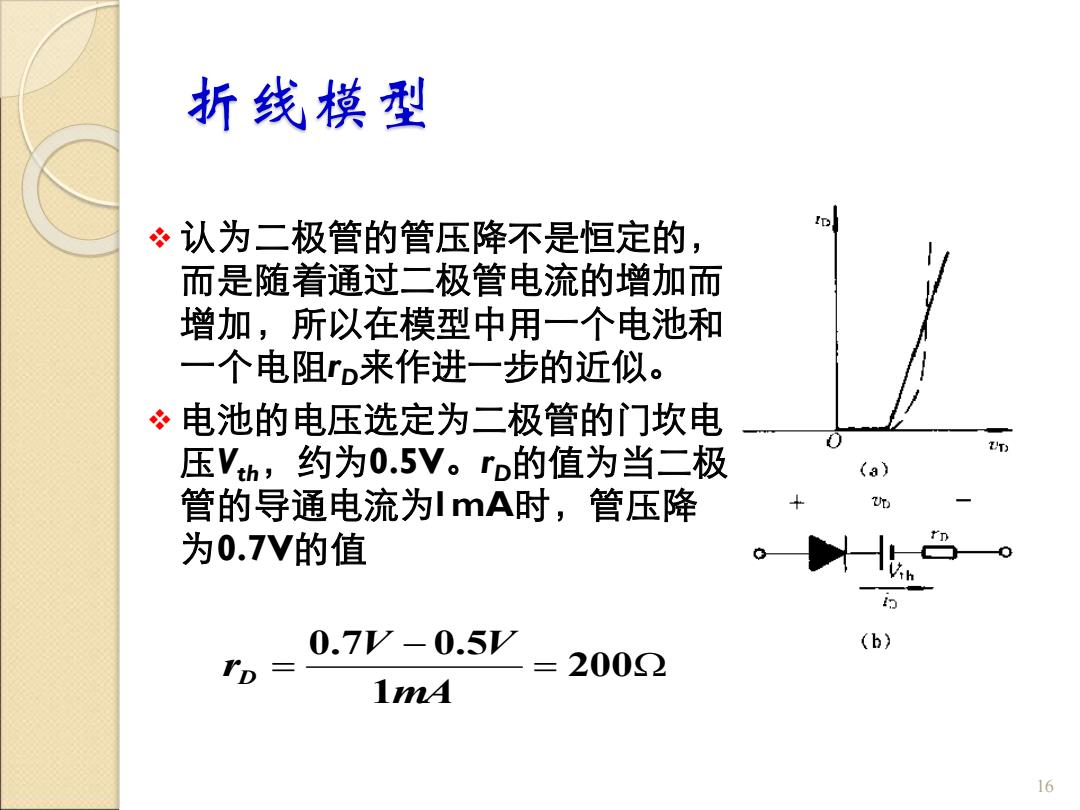

折线模型 必认为二极管的管压降不是恒定的， 而是随着通过二极管电流的增加而 增加，所以在模型中用一个电池和 一个电阻ro来作进一步的近似。 电池的电压选定为二极管的门坎电 压Vh,约为0.5V。ro的值为当二极 UD (a) 管的导通电流为lmA时，管压降 U九b 为0.7V的值 0.7V-0.5 (b) rD= =2002 ImA 16
折线模型 ❖ 认为二极管的管压降不是恒定的， 而是随着通过二极管电流的增加而 增加，所以在模型中用一个电池和 一个电阻rD来作进一步的近似。 ❖ 电池的电压选定为二极管的门坎电 压Vth，约为0.5V。rD的值为当二极 管的导通电流为l mA时，管压降 为0.7V的值 16 = − = 200 1 0.7 0.5 mA V V r D
