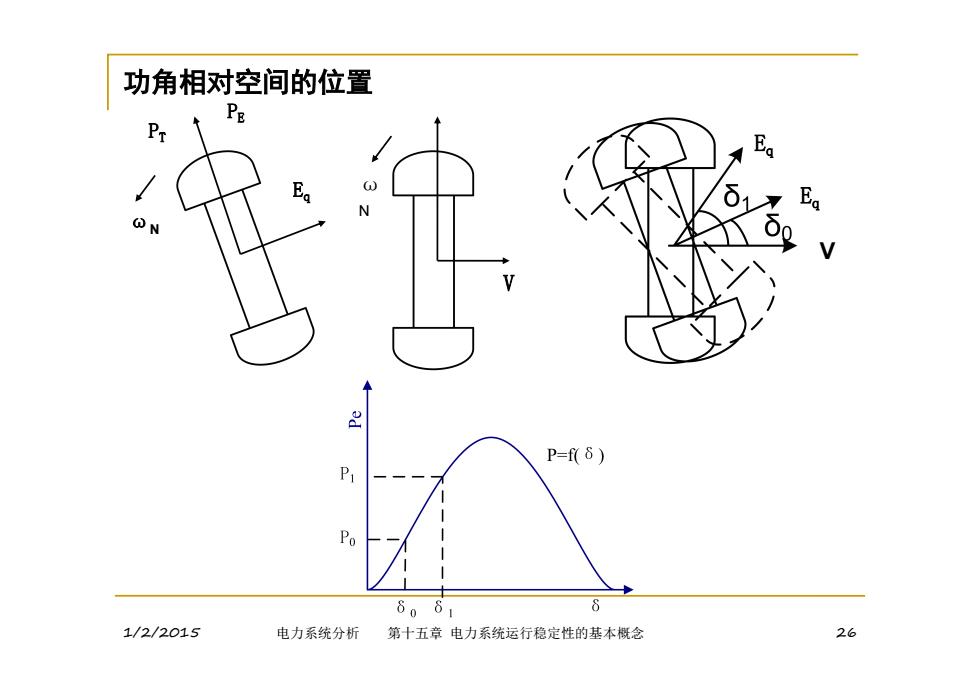

功角相对空间的位置 P=fδ) P Po 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 26
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 26 功角相对空间的位置 PT PE ωN Eq V ω N V Eq Eq

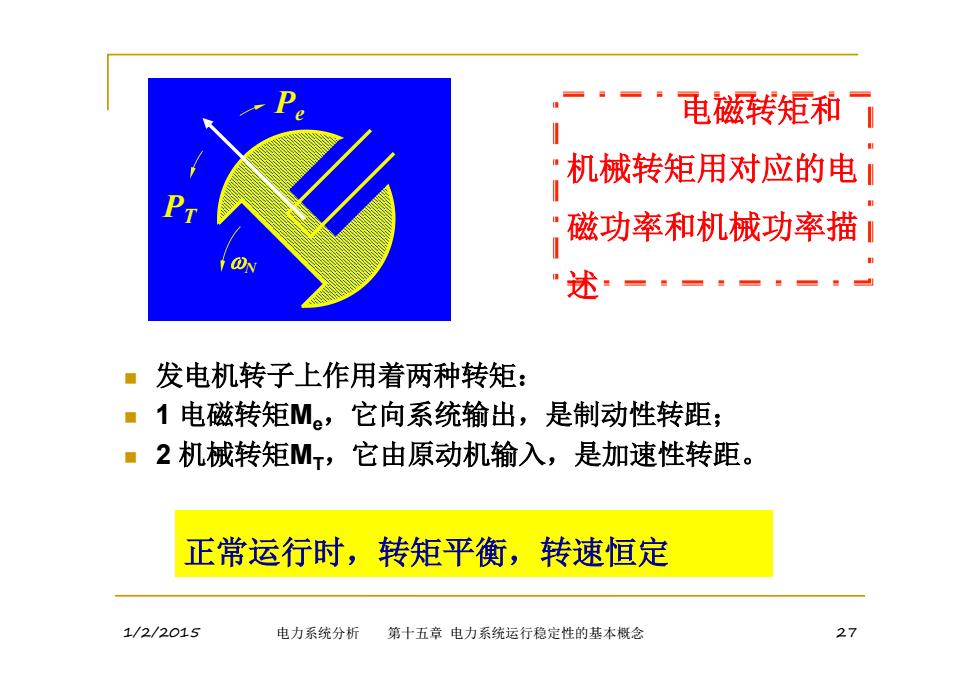

一·一·电磁转矩和 :机械转矩用对应的电】 :磁功率和机械功率描 ■发电机转子上作用着两种转矩： ■1电磁转矩M。,它向系统输出，是制动性转距； ·2机械转矩MT,它由原动机输入，是加速性转距。 正常运行时，转矩平衡，转速恒定 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 27
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 27 发电机转子上作用着两种转矩： 1 电磁转矩Me，它向系统输出，是制动性转距； 2 机械转矩MT，它由原动机输入，是加速性转距。 PT Pe N 正常运行时，转矩平衡，转速恒定 电磁转矩和 机械转矩用对应的电 磁功率和机械功率描 述

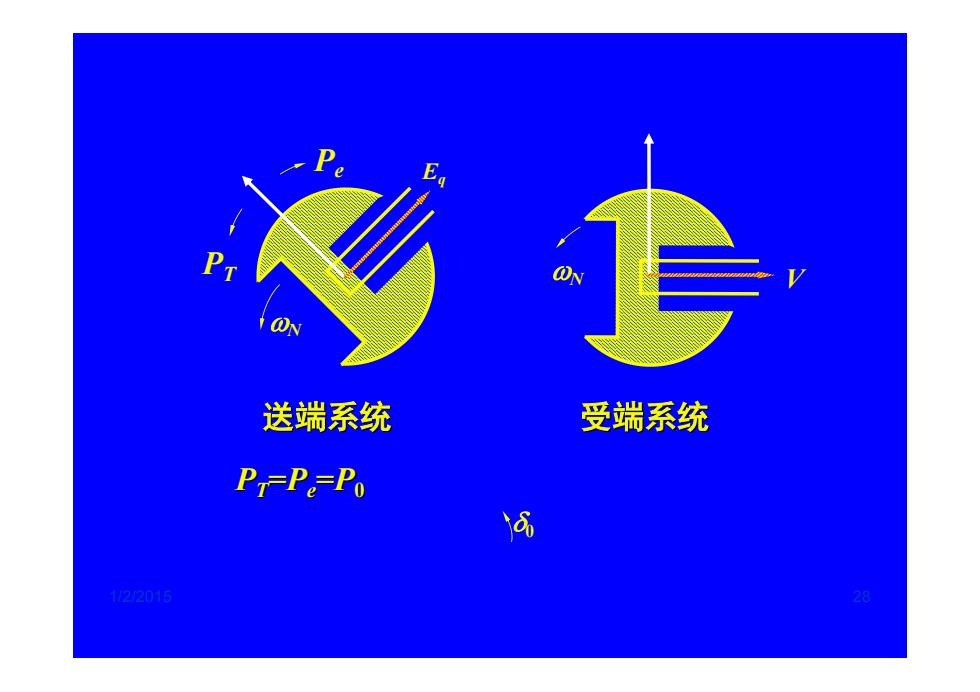

E 送端系统 受端系统 PT=Pe=Po 6 122015
1/2/2015 28 Eq N V 送端系统 受端系统 0 PT=Pe =P0 PT Pe N

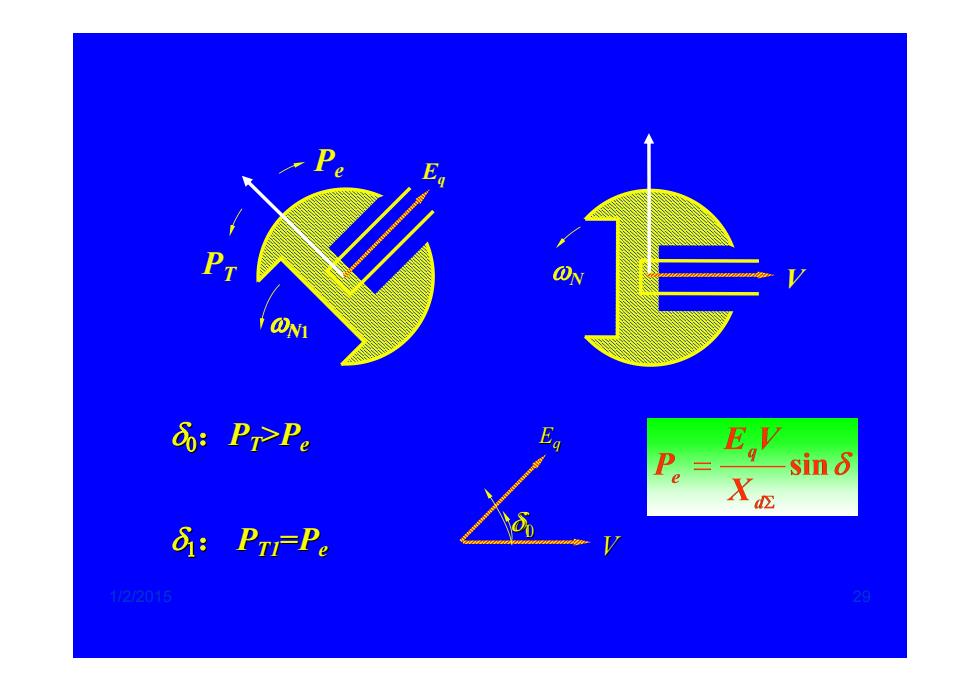

PT>Pe Pe E, sino 6:PFP。 12201
1/2/2015 29 PT Pe Eq N V N ：PT>Pe ： PT1=Pe Eq V 0 N1 1

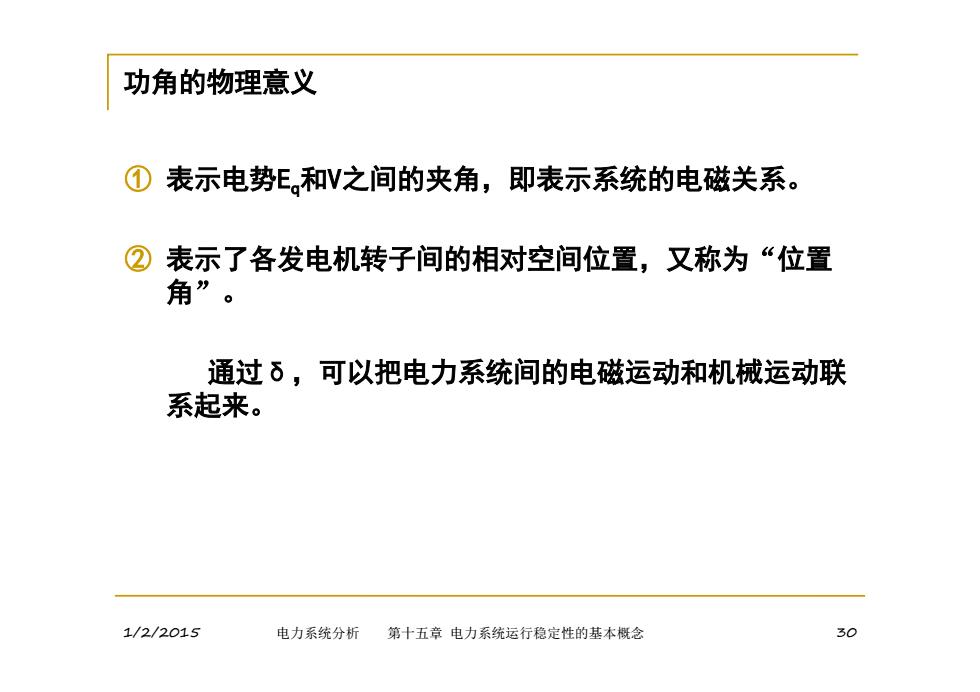

功角的物理意义 ①表示电势E和V之间的夹角，即表示系统的电磁关系。 ②表示了各发电机转子间的相对空间位置，又称为“位置 角”。 通过δ，可以把电力系统间的电磁运动和机械运动联 系起来。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念 30
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 30 功角的物理意义 ① 表示电势Eq和V之间的夹角，即表示系统的电磁关系。 ② 表示了各发电机转子间的相对空间位置，又称为“位置 角” 。 通过δ，可以把电力系统间的电磁运动和机械运动联 系起来
