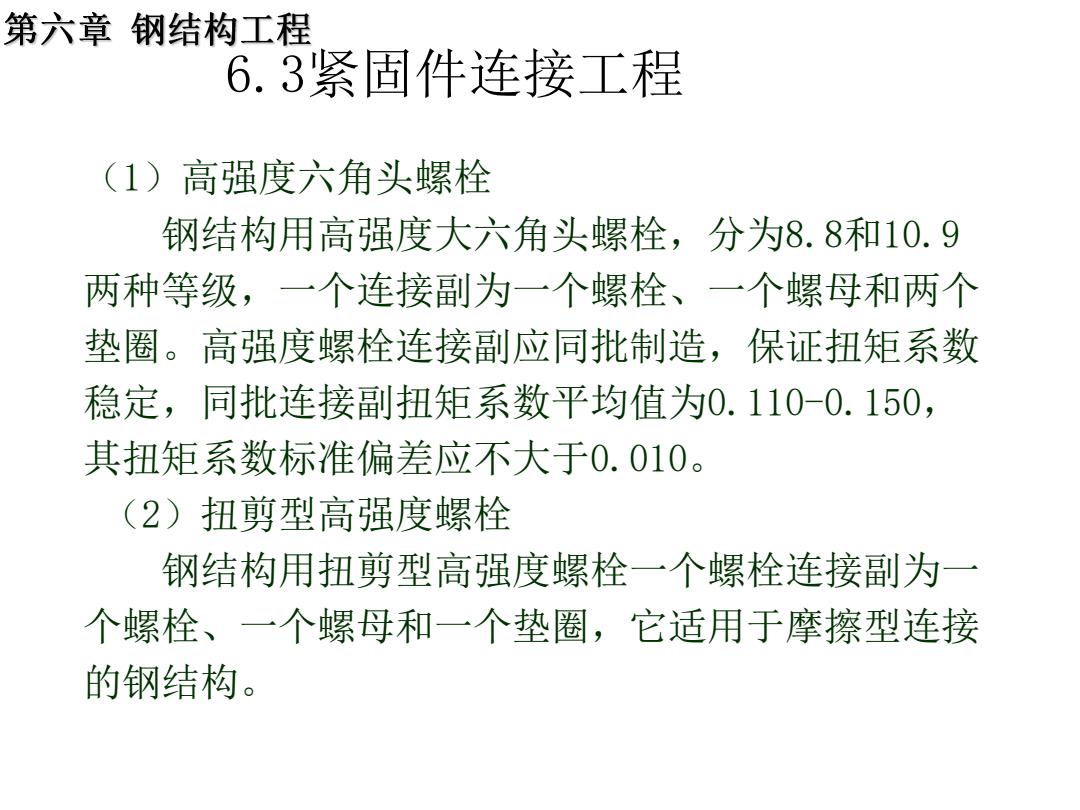

第六章钢结构工程 6.3紧固件连接工程 (1)高强度六角头螺栓 钢结构用高强度大六角头螺栓，分为8.8和10.9 两种等级，一个连接副为一个螺栓、一个螺母和两个 垫圈。高强度螺栓连接副应同批制造，保证扭矩系数 稳定，同批连接副扭矩系数平均值为0.110-0.150， 其扭矩系数标准偏差应不大于0.010。 (2)扭剪型高强度螺栓 钢结构用扭剪型高强度螺栓一个螺栓连接副为一 个螺栓、一个螺母和一个垫圈，它适用于摩擦型连接 的钢结构
（1）高强度六角头螺栓 钢结构用高强度大六角头螺栓，分为8.8和10.9 两种等级，一个连接副为一个螺栓、一个螺母和两个 垫圈。高强度螺栓连接副应同批制造，保证扭矩系数 稳定，同批连接副扭矩系数平均值为0.110-0.150， 其扭矩系数标准偏差应不大于0.010。 （2）扭剪型高强度螺栓 钢结构用扭剪型高强度螺栓一个螺栓连接副为一 个螺栓、一个螺母和一个垫圈，它适用于摩擦型连接 的钢结构。 6.3紧固件连接工程

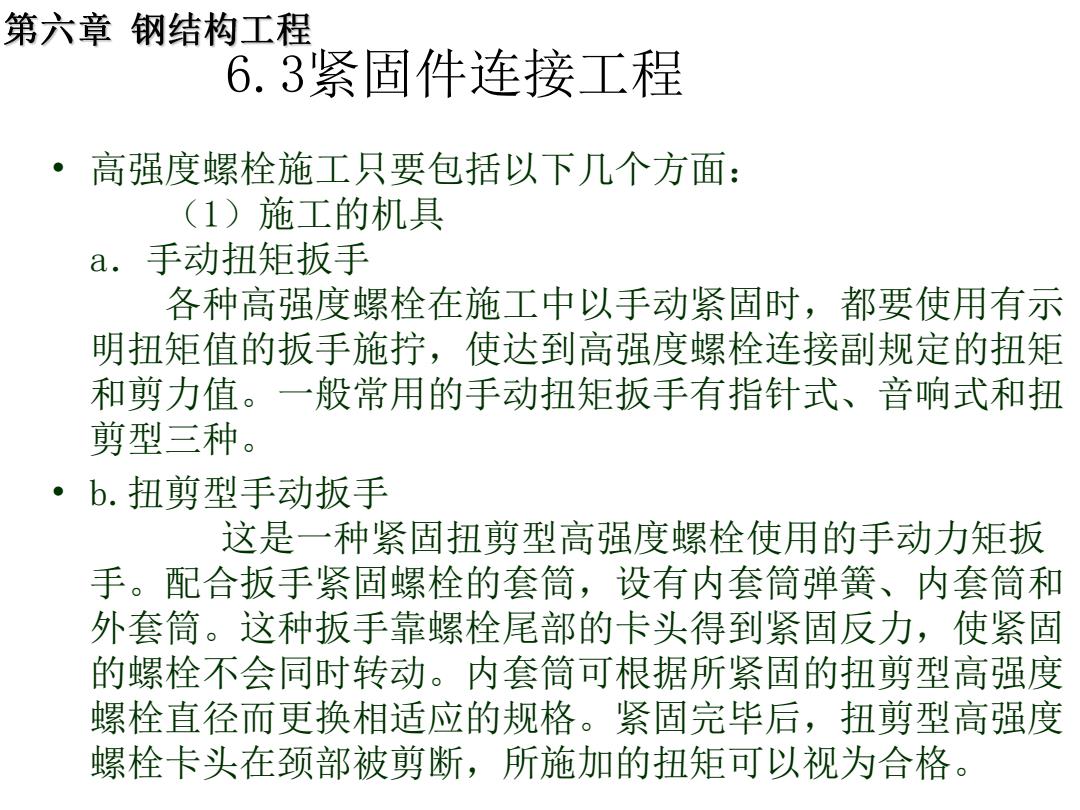

第六章钢结构工程 6.3紧固件连接工程 高强度螺栓施工只要包括以下几个方面： (1)施工的机具 a.手动扭矩扳手 各种高强度螺栓在施工中以手动紧固时，都要使用有示 明扭矩值的扳手施拧，使达到高强度螺栓连接副规定的扭矩 和剪力值。一般常用的手动扭矩扳手有指针式、音响式和扭 剪型三种。 b.扭剪型手动扳手 这是一种紧固扭剪型高强度螺栓使用的手动力矩扳 手。配合扳手紧固螺栓的套筒，设有内套筒弹簧、内套筒和 外套筒。这种扳手靠螺栓尾部的卡头得到紧固反力，使紧固 的螺栓不会同时转动。内套筒可根据所紧固的扭剪型高强度 螺栓直径而更换相适应的规格。紧固完毕后，扭剪型高强度 螺栓卡头在颈部被剪断，所施加的扭矩可以视为合格
• 高强度螺栓施工只要包括以下几个方面： （1）施工的机具 a．手动扭矩扳手 各种高强度螺栓在施工中以手动紧固时，都要使用有示 明扭矩值的扳手施拧，使达到高强度螺栓连接副规定的扭矩 和剪力值。一般常用的手动扭矩扳手有指针式、音响式和扭 剪型三种。 • b.扭剪型手动扳手 这是一种紧固扭剪型高强度螺栓使用的手动力矩扳 手。配合扳手紧固螺栓的套筒，设有内套筒弹簧、内套筒和 外套筒。这种扳手靠螺栓尾部的卡头得到紧固反力，使紧固 的螺栓不会同时转动。内套筒可根据所紧固的扭剪型高强度 螺栓直径而更换相适应的规格。紧固完毕后，扭剪型高强度 螺栓卡头在颈部被剪断，所施加的扭矩可以视为合格。 6.3紧固件连接工程

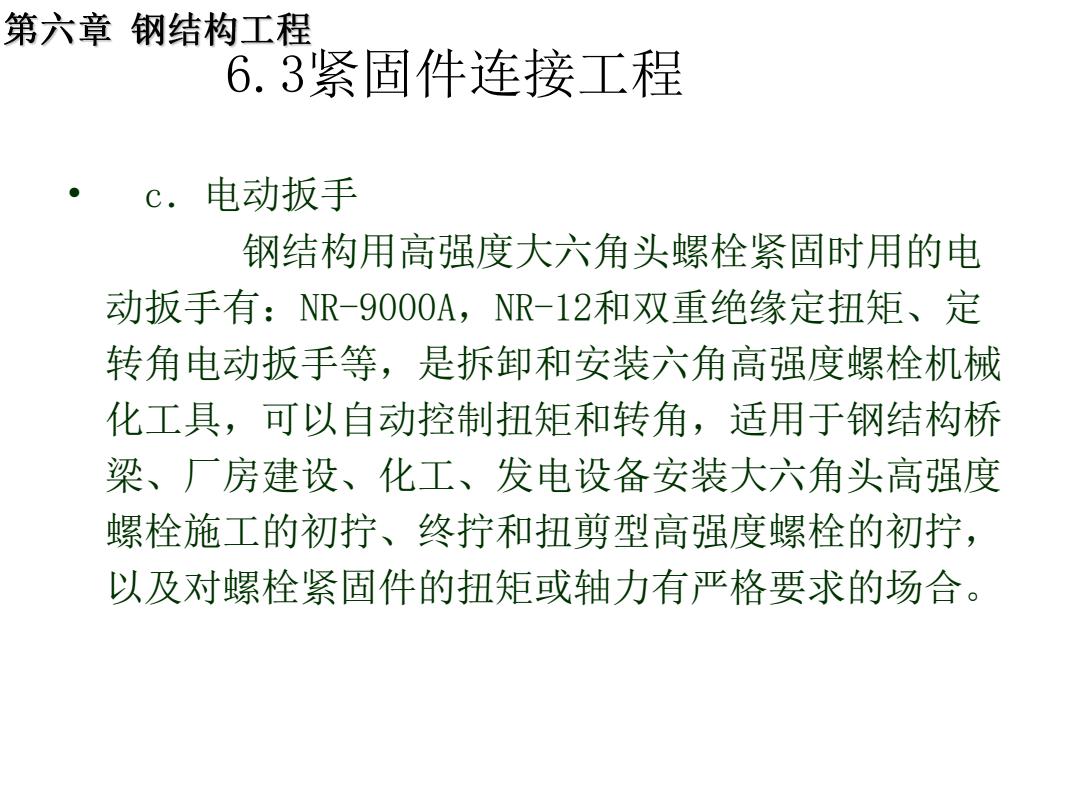

第六章钢结构工程 6.3紧固件连接工程 c.电动扳手 钢结构用高强度大六角头螺栓紧固时用的电 动扳手有：NR-9000A,NR-12和双重绝缘定扭矩、定 转角电动扳手等，是拆卸和安装六角高强度螺栓机械 化工具，可以自动控制扭矩和转角，适用于钢结构桥 梁、厂房建设、化工、发电设备安装大六角头高强度 螺栓施工的初拧、终拧和扭剪型高强度螺栓的初拧， 以及对螺栓紧固件的扭矩或轴力有严格要求的场合
• c．电动扳手 钢结构用高强度大六角头螺栓紧固时用的电 动扳手有：NR-9000A，NR-12和双重绝缘定扭矩、定 转角电动扳手等，是拆卸和安装六角高强度螺栓机械 化工具，可以自动控制扭矩和转角，适用于钢结构桥 梁、厂房建设、化工、发电设备安装大六角头高强度 螺栓施工的初拧、终拧和扭剪型高强度螺栓的初拧， 以及对螺栓紧固件的扭矩或轴力有严格要求的场合。 6.3紧固件连接工程

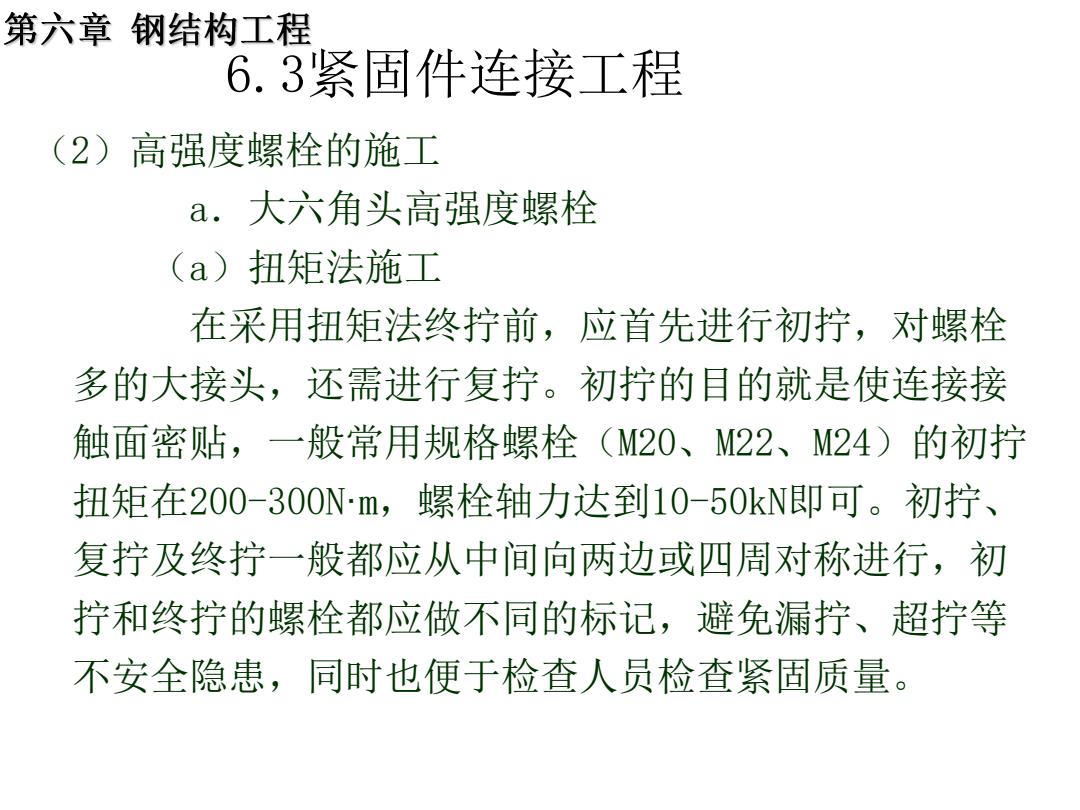

第六章钢结构工程 6.3紧固件连接工程 (2)高强度螺栓的施工 a.大六角头高强度螺栓 (a)扭矩法施工 在采用扭矩法终拧前，应首先进行初拧，对螺栓 多的大接头，还需进行复拧。初拧的目的就是使连接接 触面密贴，一般常用规格螺栓(M20、M22、M24)的初拧 扭矩在200-300Nm,螺栓轴力达到10-50kN即可。初拧、 复拧及终拧一般都应从中间向两边或四周对称进行，初 拧和终拧的螺栓都应做不同的标记，避免漏拧、超拧等 不安全隐患，同时也便于检查人员检查紧固质量
（2）高强度螺栓的施工 a．大六角头高强度螺栓 （a）扭矩法施工 在采用扭矩法终拧前，应首先进行初拧，对螺栓 多的大接头，还需进行复拧。初拧的目的就是使连接接 触面密贴，一般常用规格螺栓（M20、M22、M24）的初拧 扭矩在200-300N·m，螺栓轴力达到10-50kN即可。初拧、 复拧及终拧一般都应从中间向两边或四周对称进行，初 拧和终拧的螺栓都应做不同的标记，避免漏拧、超拧等 不安全隐患，同时也便于检查人员检查紧固质量。 6.3紧固件连接工程
