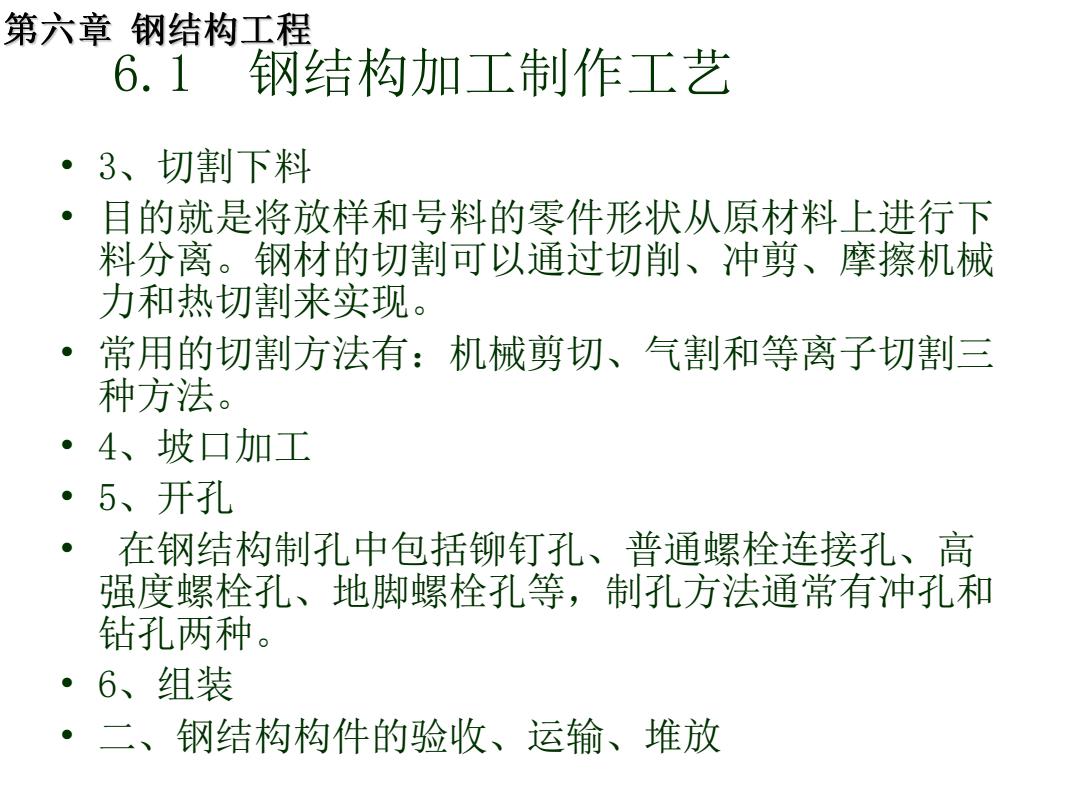

第六章钢结构工程 6.1钢结构加工制作工艺 ·3、切割下料 目的就是将放样和号料的零件形状从原材料上进行下 料分离。钢材的切割可以通过切削、冲剪、摩擦机械 力和热切割来实现。 常用的切割方法有：机械剪切、气割和等离子切割三 种方法。 ·4、坡口加工 ·5、开孔 在钢结构制孔中包括铆钉孔、普通螺栓连接孔、高 强度螺栓孔、地脚螺栓孔等，制孔方法通常有冲孔和 钻孔两种。 ·6、组装 二、钢结构构件的验收、运输、堆放
• 3、切割下料 • 目的就是将放样和号料的零件形状从原材料上进行下 料分离。钢材的切割可以通过切削、冲剪、摩擦机械 力和热切割来实现。 • 常用的切割方法有：机械剪切、气割和等离子切割三 种方法。 • 4、坡口加工 • 5、开孔 • 在钢结构制孔中包括铆钉孔、普通螺栓连接孔、高 强度螺栓孔、地脚螺栓孔等，制孔方法通常有冲孔和 钻孔两种。 • 6、组装 • 二、钢结构构件的验收、运输、堆放 6.1 钢结构加工制作工艺
第六章钢结构工程 6.2钢结构构件的焊接 一、钢结构构件常用的焊接方法 焊接结构根据对象和用途大致可分为建筑焊接结 构、贮罐和容器焊接结构、管道焊接结构、导电 性焊接结构。主要焊接方法：手工电弧焊、气体 保护焊、自保护电弧焊、埋弧焊、螺柱焊、点焊 a) a)手工电弧焊； b)自动电弧焊 1一电源；2一导线；3一夹具；4一焊条；5一电弧；6一焊件； 7一焊缝；8一转盘；9一漏斗；10一熔剂；11熔化的熔剂；12一移动方向
6.2 钢结构构件的焊接 一、钢结构构件常用的焊接方法 • 焊接结构根据对象和用途大致可分为建筑焊接结 构、贮罐和容器焊接结构、管道焊接结构、导电 性焊接结构。主要焊接方法：手工电弧焊、气体 保护焊、自保护电弧焊、埋弧焊、螺柱焊、点焊 a）手工电弧焊； b）自动电弧焊 1—电源；2—导线；3—夹具；4—焊条；5—电弧；6—焊件； 7—焊缝；8—转盘；9—漏斗；10——熔剂；11熔化的熔剂；12—移动方向
第六章钢结构工程 6.2钢结构构件的焊接 ·二、质量检查 ·1.焊前检验 ·2.焊接生产中的检验： ·无损检验（外观检查、致密性检验、无损探 伤) ·破坏性检验 ·3.成品检验
• 二、 质量检查 • 1.焊前检验 • 2.焊接生产中的检验： • 无损检验（外观检查、致密性检验、无损探 伤） • 破坏性检验 • 3.成品检验 6.2 钢结构构件的焊接
第六章钢结构工程 6.3紧固件连接工程 螺栓作为钢结构连接紧固件，通常用于构件间的 连接、固定、定位等。钢结构中的连接螺栓一般分普 通螺栓和高强度螺栓两种。普通螺栓或高强度螺栓而 不施加紧固力，该连接即为普通螺栓连接；高强度螺 栓并对螺栓施加紧固力，该连接称高强度螺栓连接。 ● 一、普通螺栓连接 钢结构普通螺栓连接即将普通螺栓、螺母、垫圈机械 地和连接件连接在一起形成的一种连接形式。 ·普通螺栓的施工要求： (1)连接要求 (2)直径和长度选择 (3)螺栓紧固
6.3紧固件连接工程 螺栓作为钢结构连接紧固件，通常用于构件间的 连接、固定、定位等。钢结构中的连接螺栓一般分普 通螺栓和高强度螺栓两种。普通螺栓或高强度螺栓而 不施加紧固力，该连接即为普通螺栓连接；高强度螺 栓并对螺栓施加紧固力，该连接称高强度螺栓连接。 • 一、普通螺栓连接 • 钢结构普通螺栓连接即将普通螺栓、螺母、垫圈机械 地和连接件连接在一起形成的一种连接形式。 • 普通螺栓的施工要求： • （1）连接要求 • （2）直径和长度选择 • （3）螺栓紧固
第六章钢结构工程 6.3紧固件连接工程 ·二、高强螺栓连接 高强度螺栓连接已经发展成为与焊接并举的钢结 构主要连接形式之一，它具有受力性能好、耐疲劳、 抗震性能好、连接刚度高，施工简便等优点，被广泛 地应用在建筑钢结构和桥梁钢结构的工地连接中。 高强度螺栓连接按其受力状况，可分为摩擦型连 接、摩擦-承压型连接、承压型连接和张拉型连接等 几种类型，其中摩擦型连接是目前广泛采用的基本连 接形式
• 二、高强螺栓连接 • 高强度螺栓连接已经发展成为与焊接并举的钢结 构主要连接形式之一，它具有受力性能好、耐疲劳、 抗震性能好、连接刚度高，施工简便等优点，被广泛 地应用在建筑钢结构和桥梁钢结构的工地连接中。 高强度螺栓连接按其受力状况，可分为摩擦型连 接、摩擦-承压型连接、承压型连接和张拉型连接等 几种类型，其中摩擦型连接是目前广泛采用的基本连 接形式。 6.3紧固件连接工程
