学习情景4钢结构加工制作 知识点： 钢结构施工详图的识读以及钢结构加工前的准备， 钢零件及部件机具和方法，钢构件的焊接工艺和 方法，钢构件的预拼装，钢结构成品检验、管理 和包装。 教学目标：通过学习，使学生掌握钢结构加工制作的程序和方 法，熟悉钢零件及部件加工的机具和具体方法，掌 握钢结构焊接和预拼装，熟悉成品的检验与管理， 以便以后在现场进行管理
学习情景4 钢结构加工制作 知识点： 钢结构施工详图的识读以及钢结构加工前的准备， 钢零件及部件机具和方法，钢构件的焊接工艺和 方法，钢构件的预拼装，钢结构成品检验、管理 和包装。 教学目标：通过学习，使学生掌握钢结构加工制作的程序和方 法，熟悉钢零件及部件加工的机具和具体方法，掌 握钢结构焊接和预拼装，熟悉成品的检验与管理， 以便以后在现场进行管理
学习情景4钢结构加工制作 综合任务一 钢结构设计图与施工详图 综合任务二钢结构加工前的生产准备 综合任务三 钢零件及钢部件加工 综合任务四 钢结构焊接 综合任务五 螺栓连接 综合任务六钢结构构件的防腐与涂饰 综合任务七 钢构件的拼装 综合任务入钢构件成品检验、管理 和包装
综合任务一 钢结构设计图与施工详图 综合任务二 钢结构加工前的生产准备 综合任务三 钢零件及钢部件加工 综合任务四 钢结构焊接 综合任务五 螺栓连接 综合任务六 钢结构构件的防腐与涂饰 综合任务七 钢构件的拼装 综合任务八 钢构件成品检验、管理 和包装 学习情景4 钢结构加工制作
综合任务一 钢结构设许图与施工详图 钢结构构件的制作、加E必须以施工详图为依据，而详图 则应根据设计图编制。 设计图与施工详图的区别 1、设计图具有以下特征： (1)根据工艺、建筑要求及初步设计等，并经施虹设计方案 与计算等工作而编制的施工设计图； (②目的、深度及内容仅为编制详图提供依据： (3)由设计单位编制；(4)图纸表示简明，数量少： (⑤)图纸内容一般包括：设计总说明与布置图、构件图、节 点图、钢材订货表

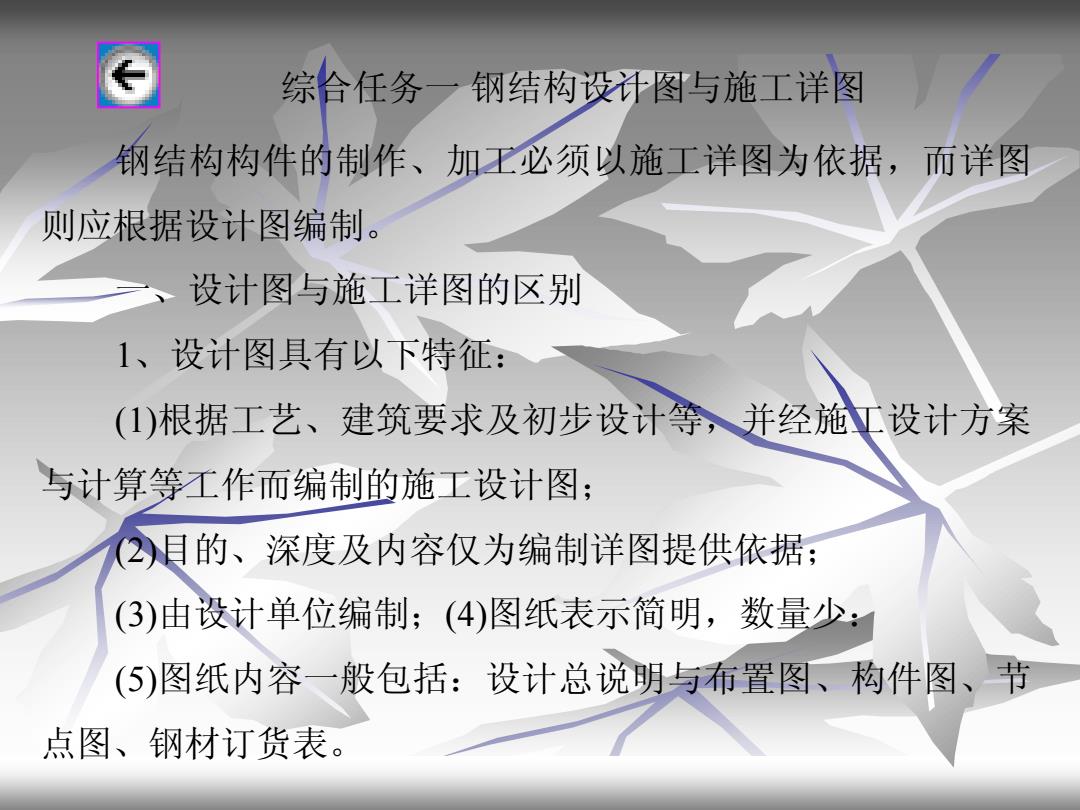

钢结构构件的制作、加工必须以施工详图为依据，而详图 则应根据设计图编制。 一、设计图与施工详图的区别 1、设计图具有以下特征： (1)根据工艺、建筑要求及初步设计等，并经施工设计方案 与计算等工作而编制的施工设计图； (2)目的、深度及内容仅为编制详图提供依据； (3)由设计单位编制；(4)图纸表示简明，数量少： (5)图纸内容一般包括：设计总说明与布置图、构件图、节 点图、钢材订货表。 综合任务一 钢结构设计图与施工详图

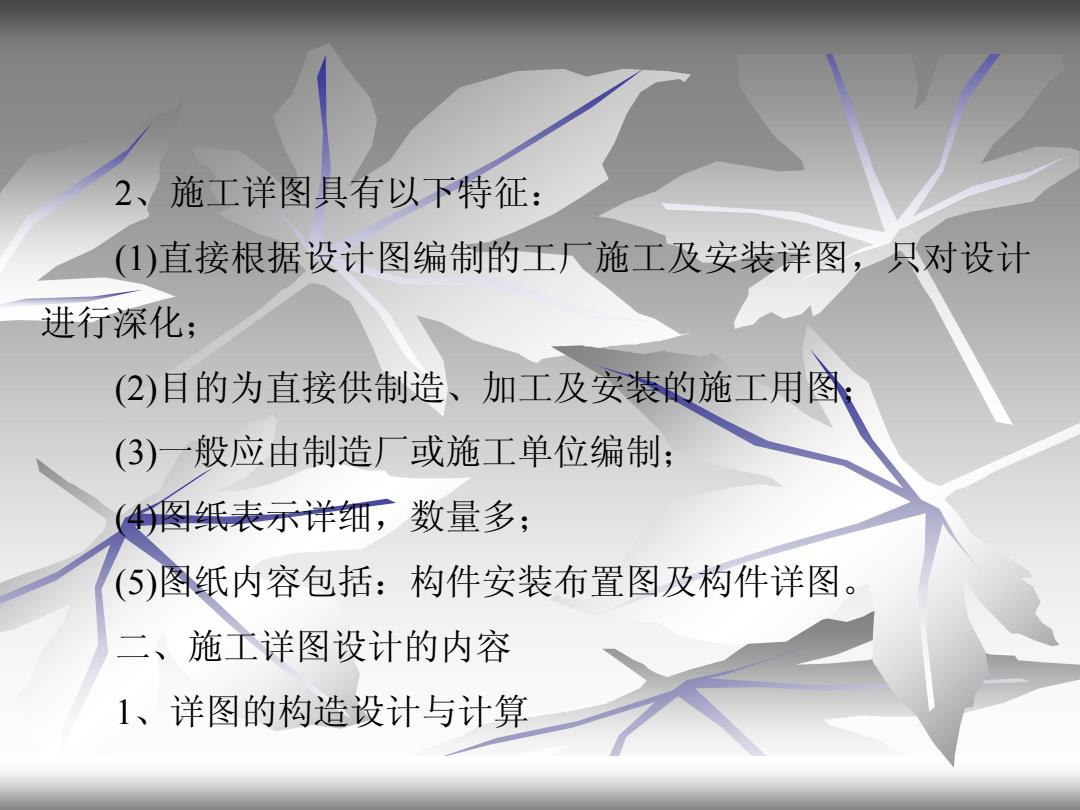

2、施工详图具有以下特征： (1)直接根据设计图编制的工大施工及安装详图，只对设计 进行深化； (2)目的为直接供制造、加工及安装的施工用图 (3)一般应由制造厂或施工单位编制： (4图纸表示详细，数量多； (⑤)图纸内容包括：构件安装布置图及构件详图。 二、施工详图设计的内容 1、详图的构造设计与计算
2、施工详图具有以下特征： (1)直接根据设计图编制的工厂施工及安装详图，只对设计 进行深化； (2)目的为直接供制造、加工及安装的施工用图； (3)一般应由制造厂或施工单位编制； (4)图纸表示详细，数量多； (5)图纸内容包括：构件安装布置图及构件详图。 二、施工详图设计的内容 1、详图的构造设计与计算
详图的构造设计与计算 详图的构造设计，应按设计图给出的节点图或连接条件 并按设计规范的要求进行，是对设计图的深化和补充，一般应 包括以下内容： ①桁架、支撑等节点板构造与计算 ②连接板与托板的构造与计算 ③柱、梁支座加劲肋的构造与计算 ④焊接、螺栓连接的构造与计算 ⑤桁架或大跨度实腹梁起拱构造与计算 ⑥现场组装的定位、细部构造等
1、详图的构造设计与计算 详图的构造设计，应按设计图给出的节点图或连接条件， 并按设计规范的要求进行，是对设计图的深化和补充，一般应 包括以下内容： ①桁架、支撑等节点板构造与计算 ②连接板与托板的构造与计算 ③柱、梁支座加劲肋的构造与计算 ④焊接、螺栓连接的构造与计算 ⑤桁架或大跨度实腹梁起拱构造与计算 ⑥现场组装的定位、细部构造等
