第六章钢结构工程 ■主要内容： 钢结构加工制作工艺； 钢结构构件的焊接； 紧固件连接工程； 单层钢结构安装工程； 多层及高层钢结构安装工程； 钢网架结构安装工程 钢结构涂装工程
§ 主要内容： v 钢结构加工制作工艺； v 钢结构构件的焊接； v 紧固件连接工程； v 单层钢结构安装工程； v 多层及高层钢结构安装工程； v 钢网架结构安装工程； v 钢结构涂装工程
6.1 钢结构加工制作工艺 钢结构是由钢板、热轧型钢和冷加工成型的薄 壁型钢制造而成。与其他材料的结构相比具有以下优 点： (1)材料强度高，钢材质量轻。 (2)韧性、塑性好。 (2)材质均匀。 (3)制造简单，施工周期短。 (4)密封性好
6.1 钢结构加工制作工艺 钢结构是由钢板、热轧型钢和冷加工成型的薄 壁型钢制造而成。与其他材料的结构相比具有以下优 点： （1）材料强度高，钢材质量轻。 （2）韧性、塑性好。 （2）材质均匀。 （3）制造简单，施工周期短。 （4）密封性好
第六章钢结构工程 6.1钢结构加工制作工艺 钢结构的缺点有： (1)耐热但不耐火 150摄氏度时强度无变化，600摄氏度时强度约为0。 (2)钢材耐腐蚀性能差，维护费用高
钢结构的缺点有： （1）耐热但不耐火 150摄氏度时强度无变化，600摄氏度时强度约为0。 （2）钢材耐腐蚀性能差，维护费用高。 6.1 钢结构加工制作工艺
第六章钢结构工程 6.1钢结构加工制作工艺 ·一、钢结构的加工制作 ·(一)加工制作前的准备工作 。1.加工制作图；2.加工制作前的施工条件分析；3.钢卷 尺：同一把尺；4.上岗培训、操作考核、技术交底 ·二、钢结构加工制作的工艺程序 ·1、放样 ·放样是钢结构制作工艺中的第一道工序，其工作的准 确与否将直接影响到整个产品的质量，至关重要。 ·放样工作包括如下内容：核对图纸的安装尺寸和孔距； 以1：1的大样放出节点；核对各部分的尺寸；制作样 板和样杆作为下料、弯制、铣、刨、制孔等加工的依 据
• 一、钢结构的加工制作 • （一）加工制作前的准备工作 • 1.加工制作图;2.加工制作前的施工条件分析;3.钢卷 尺：同一把尺;4.上岗培训、操作考核、技术交底 • 二、钢结构加工制作的工艺程序 • 1、放样 • 放样是钢结构制作工艺中的第一道工序，其工作的准 确与否将直接影响到整个产品的质量，至关重要。 • 放样工作包括如下内容：核对图纸的安装尺寸和孔距； 以1:1的大样放出节点；核对各部分的尺寸；制作样 板和样杆作为下料、弯制、铣、刨、制孔等加工的依 据 6.1 钢结构加工制作工艺

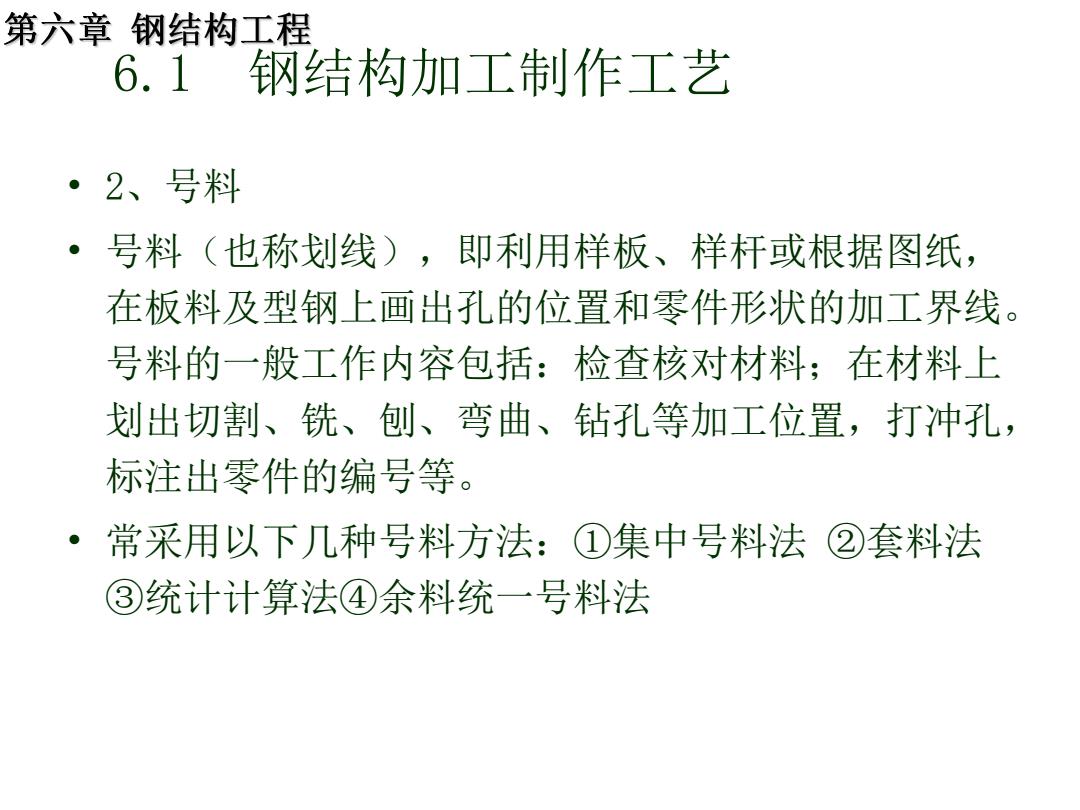

第六章钢结构工程 6.1钢结构加工制作工艺 ·2、号料 ·号料（也称划线），即利用样板、样杆或根据图纸， 在板料及型钢上画出孔的位置和零件形状的加工界线。 号料的一般工作内容包括：检查核对材料；在材料上 划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔， 标注出零件的编号等。 常采用以下几种号料方法：①集中号料法②套料法 ③统计计算法④余料统一号料法
• 2、号料 • 号料（也称划线），即利用样板、样杆或根据图纸， 在板料及型钢上画出孔的位置和零件形状的加工界线。 号料的一般工作内容包括：检查核对材料；在材料上 划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔， 标注出零件的编号等。 • 常采用以下几种号料方法：①集中号料法 ②套料法 ③统计计算法④余料统一号料法 6.1 钢结构加工制作工艺
