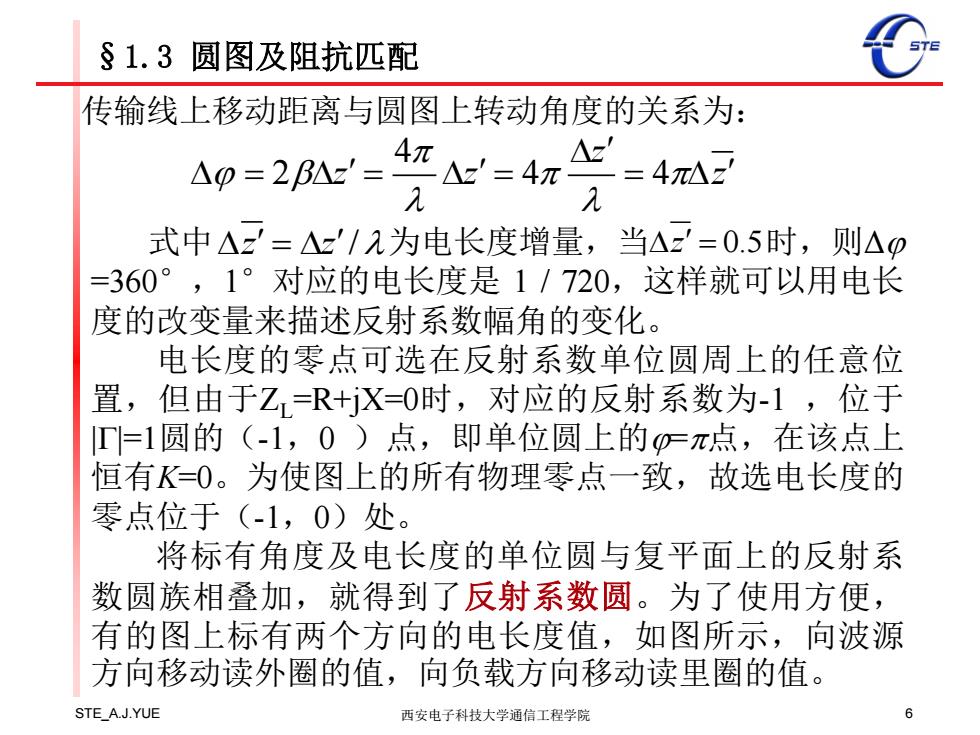

§1.3圆图及阻抗匹配 传输线上移动距离与圆图上转动角度的关系为： △p=2p=47A'=4z仁=42 △z 式中△z=△z'/元为电长度增量，当△z=0.5时，则△p =360°，1°对应的电长度是1/720，这样就可以用电长 度的改变量来描述反射系数幅角的变化。 电长度的零点可选在反射系数单位圆周上的任意位 置，但由于Z=R+X=0时，对应的反射系数为-1，位于 T=1圆的(-1,0)点，即单位圆上的π点，在该点上 恒有K=O。为使图上的所有物理零点一致，故选电长度的 零点位于(-1,0)处。 将标有角度及电长度的单位圆与复平面上的反射系 数圆族相叠加，就得到了反射系数圆。为了使用方便， 有的图上标有两个方向的电长度值，如图所示，向波源 方向移动读外圈的值，向负载方向移动读里圈的值。 STE A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 6 §1.3 圆图及阻抗匹配 式中 为电长度增量，当 时，则Δ =360° ，1°对应的电长度是 1 / 720，这样就可以用电长 度的改变量来描述反射系数幅角的变化。 电长度的零点可选在反射系数单位圆周上的任意位 置，但由于ZL=R+jX=0时，对应的反射系数为-1 ，位于 ||=1圆的（-1，0 ）点，即单位圆上的=p点，在该点上 恒有K=0。为使图上的所有物理零点一致，故选电长度的 零点位于（-1，0）处。 将标有角度及电长度的单位圆与复平面上的反射系 数圆族相叠加，就得到了反射系数圆。为了使用方便， 有的图上标有两个方向的电长度值，如图所示，向波源 方向移动读外圈的值，向负载方向移动读里圈的值。 4 2 4 4 z z z z p p p 传输线上移动距离与圆图上转动角度的关系为： z z / z 0.5

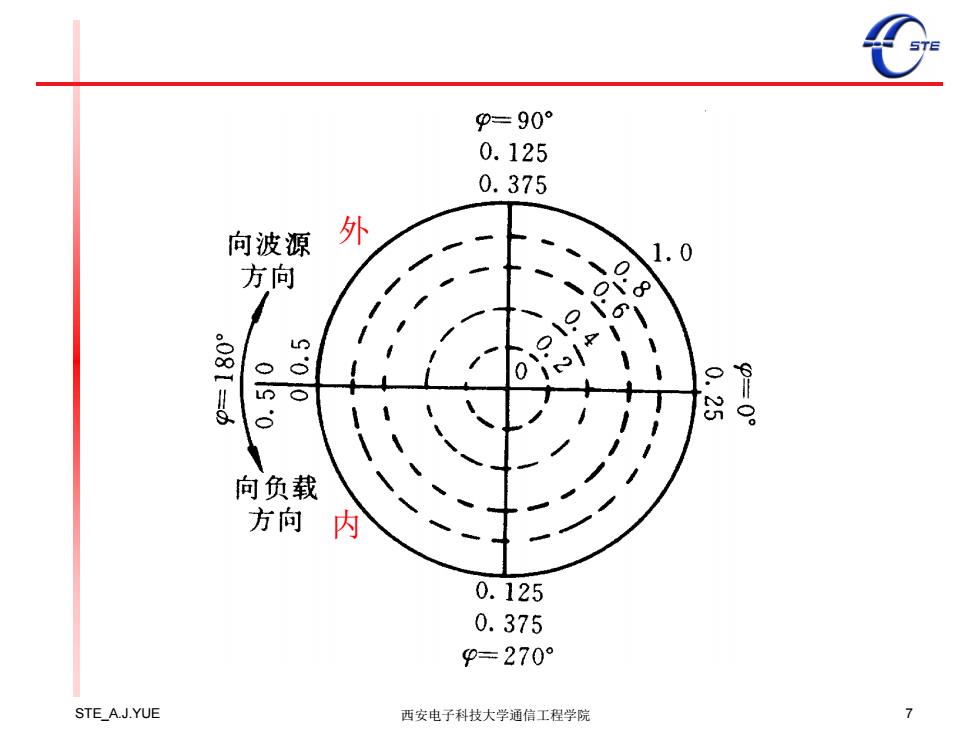

p=90° 0.125 0.375 向波源 外 1.0 方向 0 & 8 向负载 方向 内 0.125 0.375 p=270° STE_A.J.YUE 西安电子科技大学通信工程学院
STE_A.J.YUE 西安电子科技大学通信工程学院 7 外 内
