14 9 10 0 4、I区段采煤 i、利用总回风巷(2)作为轨道集中巷，每隔200m左 右开掘区段回风小石门（13)沟通各分层风巷。（如 采用采区小风井，则另开集中岩石巷) ii、从(10)每隔200~400m(一台刮板运输机有 效铺设长度，当用胶带机时，联络眼间距可扩大到 400m)掘溜煤眼（12)沟通各分层机巷，最后一个 (12)距采区边界约200m

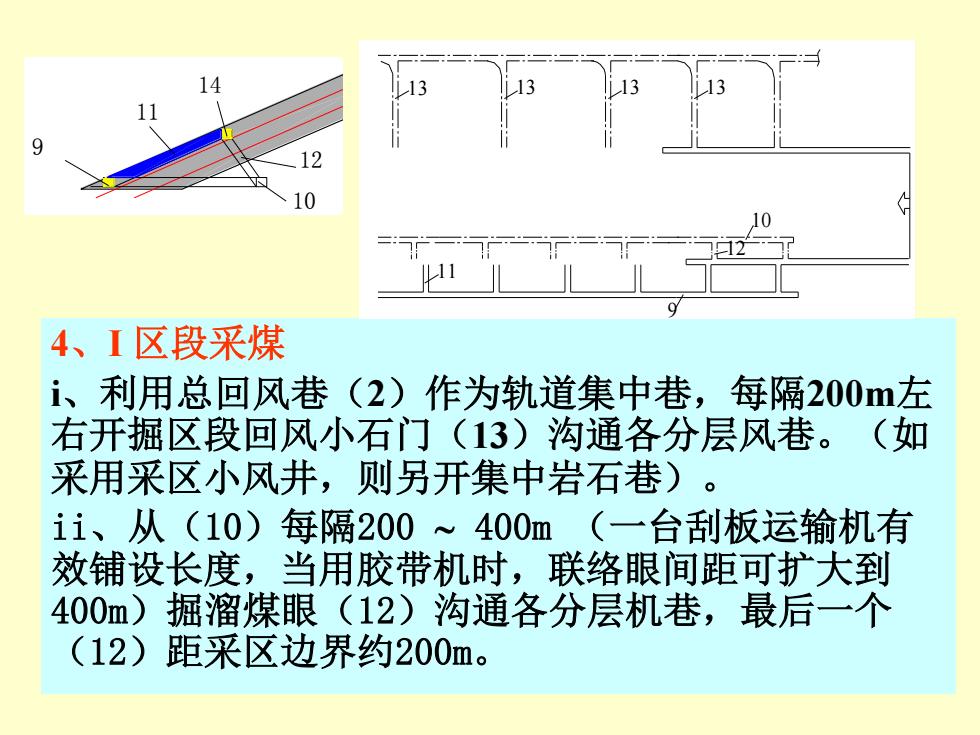

4、I 区段采煤 i、利用总回风巷（2）作为轨道集中巷，每隔200m左 右开掘区段回风小石门（13）沟通各分层风巷。（如 采用采区小风井，则另开集中岩石巷）。 ii、从（10）每隔200 400m （一台刮板运输机有 效铺设长度，当用胶带机时，联络眼间距可扩大到 400m）掘溜煤眼（12）沟通各分层机巷，最后一个 （12）距采区边界约200m。 9 13 12 11 10 13 13 13 10 9 14 11 12
5、分层同采时集中 轨道巷(9)作用 9 10 服务于各（顶、中、底）分层之辅助运输。 探清煤层走向变化，为（10)定向； ·满足顶分层超前平巷施工定向和泄水； 利用(9)掘二、三分层超前运输机巷， 掘进煤由（12)一(10)运出； 物料由(9)一(11)。采掘无干挠。 ·缩短区段准备时间，利于接替
5、分层同采时集中 轨道巷（9）作用 • 服务于各（顶、中、底）分层之辅助运输。 • 探清煤层走向变化，为（10）定向； • 满足顶分层超前平巷施工定向和泄水； • 利用（9）掘二、三分层超前运输机巷， 掘进煤由（12）—(10）运出； 物料由（9）—（11）。采掘无干挠。 • 缩短区段准备时间，利于接替 10 9 14 11 12

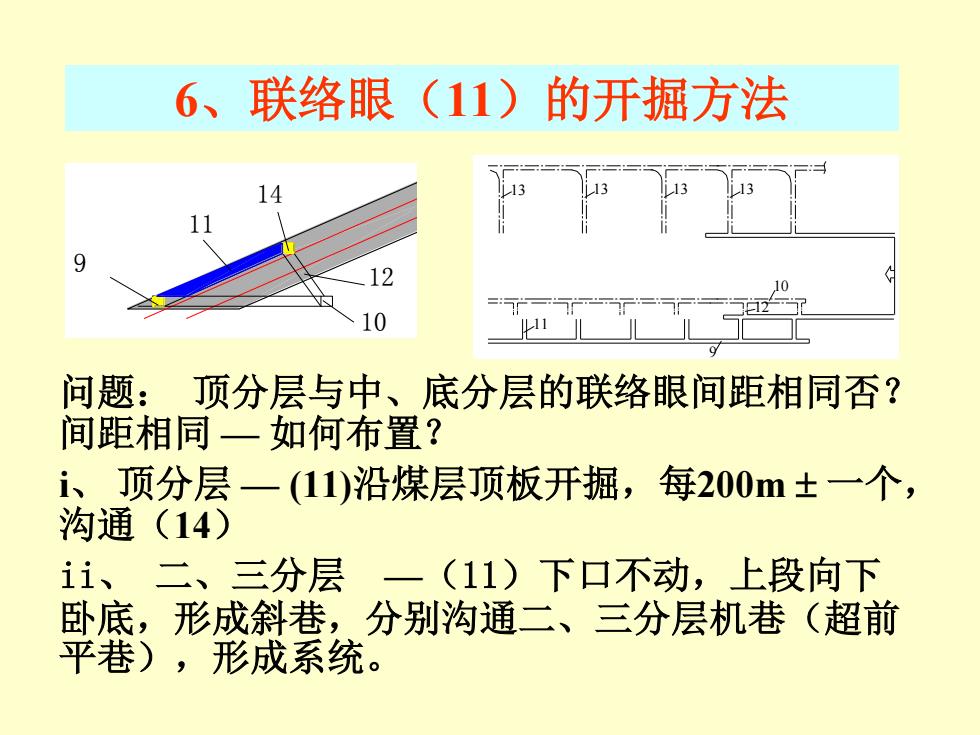

6、联络眼(11) 的开掘方法 9 12 问题：顶分层与中、底分层的联络眼间距相同否？ 间距相同一如何布置？ i、顶分层一(11)沿煤层顶板开掘，每200m士一个， 沟通(14) ii、二、三分层 一（11)下口不动，上段向下 卧底，形成斜巷，分别沟通二、三分层机巷（超前 平巷)，形成系统
6、联络眼（11）的开掘方法 问题： 顶分层与中、底分层的联络眼间距相同否？ 间距相同 — 如何布置？ i、 顶分层 — (11)沿煤层顶板开掘，每200m 一个， 沟通（14） ii、 二、三分层 —（11）下口不动，上段向下 卧底，形成斜巷，分别沟通二、三分层机巷（超前 平巷），形成系统。 10 9 14 11 12 9 13 12 11 10 13 13 13
10 分层同采 20 20C 1521 11 14 20 27,8 229☑ 13
9 8 15 13 12 7 l6 11 2 6 10 20 12 18 5 4 17 21 10 20 22 3 1 19 11 4 5 18 39 10 14 20 12 7 8 22 1 19 6 17 13 2 21 15 13 分 12 14 层同采
7、第二区段开采 1521 617 9 111420 27.8 10 第一区段采完后： (9)作为下区段顶分层回风巷， (10)作为集中轨巷。 更换运输设备
7、第二区段开采 第一区段采完后： （9）作为下区段顶分层回风巷， （10）作为集中轨巷。 更换运输设备。 9 13 12 11 10 13 13 13 11 4 5 18 3 9 10 14 20 12 7 8 22 1 19 6 17 13 2 21 15
